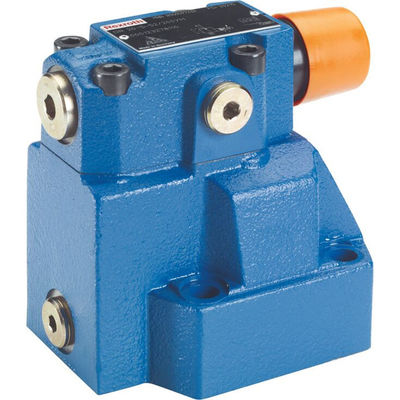

Subplate που τοποθετεί τη βαλβίδα σωληνοειδών Rexroth πειραματικό χρησιμοποιημένο drc4-52/100-YV

Πειραματική χρησιμοποιημένη πίεση βαλβίδων σωληνοειδών Rexroth που μειώνει τη βαλβίδα drc4-52/100-YV

Πειραματική χρησιμοποιημένη πίεση Rexroth που μειώνει τη βαλβίδα drc4-52/100-YV

Πίεση Rexroth που μειώνει τη βαλβίδα, ο πειραματικός-χρησιμοποιημένος ΔΡ (Γ)

Πειραματική βαλβίδα ελέγχου χωρίς κύριο ένθετο στροφίων

Χαρακτηριστικά γνωρίσματα

1) Για το μοντάρισμα subplate

2) Porting σχέδιο σύμφωνα με το ISO 5781

3) Για την περασμένη κλωστή σύνδεση

4) Σαν βαλβίδα κασετών

5) 4 τύποι ρύθμισης, προαιρετικά:

-- Περιστροφικό εξόγκωμα

-- Μανίκι με τη hexagon και προστατευτική ΚΑΠ

-- Κλειδώσιμο περιστροφικό εξόγκωμα με την κλίμακα

-- Περιστροφικό εξόγκωμα με την κλίμακα

6) 5 εκτιμήσεις πίεσης

7) Βαλβίδα αντεπιστροφής, προαιρετική (μόνο subplate τοποθετώντας)

8) Διάβρωση-προστατευμένο σχέδιο

Λειτουργία, τμήμα

Οι βαλβίδες πίεσης του ΔΡ τύπων είναι πειραματικός-χρησιμοποιημένη πίεση που μειώνει τις βαλβίδες που ελέγχονται από το δευτεροβάθμιο κύκλωμα. Η πίεση που μειώνει τις βαλβίδες αποτελείται βασικά από την κύρια βαλβίδα (1) με το κύριο ένθετο στροφίων (3) και την πειραματική βαλβίδα ελέγχου (2) με τον τύπο ρύθμισης.

Στη θέση υπολοίπου οι βαλβίδες είναι ανοικτές. Οι υδραυλικές ρευστές ροές από το κανάλι Β μέσω του κύριου στροφίου παρεμβάλλουν (3) για να διοχετεύσουν το Α χωρίς περιορισμούς. Η πίεση ίσχυσε να διοχετεύσει τις πράξεις Α από τη χαμηλότερη κύρια πλευρά στροφίων. Συγχρόνως, η πίεση εφαρμόζεται στη συμπιεζόμενη δί ελατηρίου πλευρά του κύριου στροφίου (3) μέσω του ακροφυσίου (4) και στη σφαίρα (6) στην πειραματική βαλβίδα ελέγχου (2) μέσω του καναλιού (5). Ενεργεί επίσης μέσω του ακροφυσίου (7), της γραμμής ελέγχου (8), της βαλβίδας αντεπιστροφής (9) και του ακροφυσίου (10) στη σφαίρα (6). Ανάλογα με τον καθορισμό του ελατηρίου (11), μια πίεση ενισχύει μπροστά από τη σφαίρα (6), στο κανάλι (5) και την άνοιξη την αίθουσα (12) που κρατά το στροφίο ελέγχου (13) στην ανοιγμένη θέση. Ο υδραυλικός

το ρευστό στο κανάλι Β μπορεί να ρεύσει μέσω του κύριου ενθέτου στροφίων (3) για να διοχετεύσει το Α χωρίς περιορισμούς έως ότου ενισχύει μια πίεση στο κανάλι Α που υπερβαίνει την αξία που τίθεται στο ελατήριο (11) και ανοίγει τη σφαίρα (6). Το στροφίο ελέγχου (13) κινείται στο κλείσιμο της κατεύθυνσης.

Η επιθυμητή μειωμένη πίεση επιτυγχάνεται όταν υπάρχει μια κατάσταση της ισορροπίας μεταξύ της πίεσης στο κανάλι Α και της πίεσης που τίθεται στο ελατήριο (11). Η πειραματική επιστροφή πετρελαίου από την αίθουσα άνοιξη (14) πραγματοποιείται πάντα εξωτερικά μέσω της γραμμής ελέγχου (15) στη δεξαμενή.

Για τη ελεύθερη ροή πίσω από το κανάλι Α στο κανάλι Β, μια βαλβίδα αντεπιστροφής (16) μπορεί προαιρετικά να εγκατασταθεί. Μια σύνδεση μετρητών πίεσης (17) επιτρέπει τον έλεγχο της μειωμένης πίεσης στο κανάλι Α.

Διατάζοντας τις λεπτομέρειες για την επιλογή του πρότυπου αριθμού
