Τόπος καταγωγής: | Συγκεντρώστε στο Μεξικό |
Μάρκα: | Fisher |
Αριθμό μοντέλου: | 1301F-2 |
Ποσότητα παραγγελίας min: | 6Sets |
---|---|
Τιμή: | USD275 Each One Set |
Συσκευασία λεπτομέρειες: | 6sets συσκεύασε σε ένα χαρτοκιβώτιο, μέγεθος 39*27*19cm, 10kg χαρτοκιβωτίων κάθε χαρτοκιβώτιο. |
Χρόνος παράδοσης: | 2 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 100sets κάθε μήνα |
Όνομα: | Φίσερ 1301F-2 ρυθμιστής υψηλού αερίου | Τέλος Connetion: | 1/4» NPT |
---|---|---|---|
Πίεση κολπίσκων: | 6000psi (414Bar) | σειρά πίεσης εξόδου: | 50 - 150 PSI (3.4-10.3bar) |
Ποσοστό ροής: | 60-90m3/h | Εφαρμογή: | Συμπίεση, αέρας εγκαταστάσεων, έλεγχος πίεσης, πηγή |
Υλικό σώματος: | Ορείχαλκος | Τύπος: | ρυθμιστής αερίου |
Επισημαίνω: | βαλβίδα ελέγχου ροής ψαράδων,διαφορικός ρυθμιστής πίεσης ψαράδων |

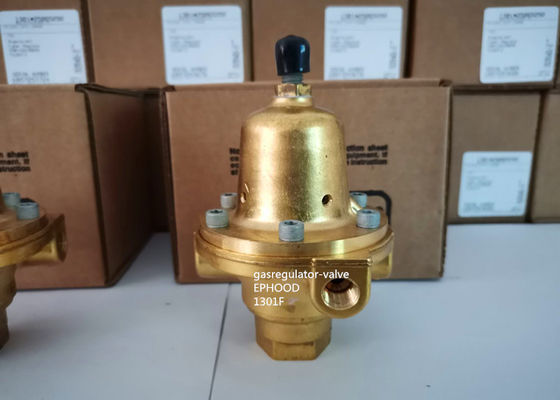

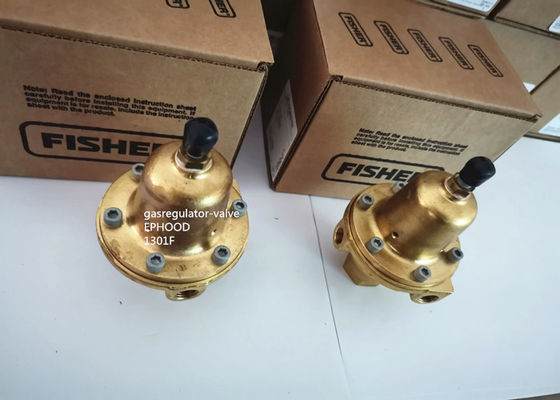

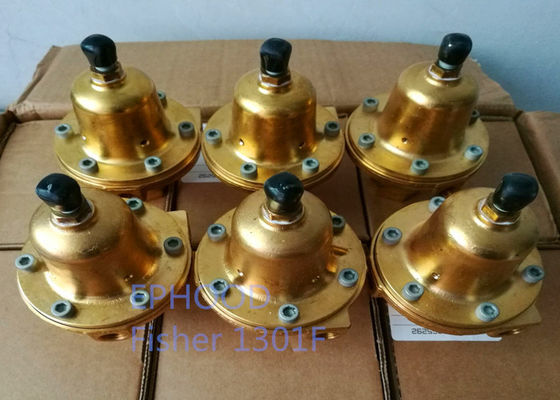

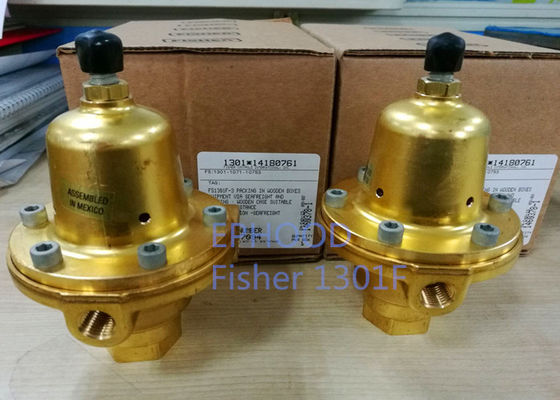

Φίσερ 1301F-2 πρότυπος ορείχαλκου ρυθμιστής υψηλού αερίου σώματος υλικός
Οι τύποι 1301F και οι ρυθμιστές 1301G μόνος-χρησιμοποιούνται, υψηλοί ρυθμιστές, οι οποίοι μπορούν
χρησιμοποιείται όπου το υψηλό αέριο πρέπει να μειωθεί για τη χρήση ως πειραματική πίεση ανεφοδιασμού πειραματικός-λειτουργημένος
ρυθμιστές ή ως πίεση φόρτωσης στους πίεση-φορτωμένους ρυθμιστές. Τύποι 1301F και ρυθμιστές 1301G
μπορέστε επίσης να χρησιμοποιηθείτε σε πολλές άλλες εφαρμογές ως υψηλή πίεση που μειώνει ρυθμιστής για τα διάφορα αέρια.
Η αποδεδειγμένη αξιοπιστία και ακριβής κανονισμός του υψηλού ρυθμιστή τύπων 1301F το καθιστούν ιδανικό
για πολυάριθμες εφαρμογή υψηλής πτώσης. Αυτός ο για πολλές χρήσεις ρυθμιστής μπορεί να χρησιμοποιηθεί ως πειραματικός ανεφοδιασμός
ή πίεση-φορτώνοντας ρυθμιστές όπου το υψηλό λειτουργούν μέσο πρέπει να μειωθεί προς χρήση από το αέριο
πιλότοι ρυθμιστών ή πίεση-φορτωμένοι ρυθμιστές. Το τραχύ σχέδιό του προσφέρει τη μεταβλητότητα για μια ευρεία ποικιλία των εφαρμογών.
Διαθέσιμες διαμορφώσεις
Τύπος 1301F: Άμεσος-χρησιμοποιημένη υψηλή πίεση που μειώνει ρυθμιστής για τις πιέσεις κολπίσκων μέχρι φραγμός 6000 psig/414
και σειρές πίεσης εξόδου από 10 έως 225 psig/το φραγμό 0,69 έως 15,5
Μέγεθος σώματος και ύφος σύνδεσης τελών
1/4-ίντσα FNPT
Μέγιστη πίεση κολπίσκων
φραγμός 6000 psig/414
Σειρές πίεσης εξόδου
ΤΥΠΟΣ | ΠΙΕΣΗ ΕΞΟΔΟΥ ΣΕΙΡΕΣ |
ΧΡΩΜΑ ΑΝΟΙΞΗ | |
PSI | Φραγμός | ||
1301F-1 | 10 έως 75 | 0,69 έως 5,2 | Μπλε |
1301F-2 | 50 έως 150 | 3,4 έως 10,3 | Ασήμι |
1301F-3 | 100 έως 225 | 6,9 έως 15,5 | Κόκκινος |
Μέγιστη πίεση εξόδου έκτακτης ανάγκης
Τύπος 1301F: φραγμός 250 psig/17,2
Εγγραφή πίεσης
Εσωτερικός
Ικανότητες θερμοκρασίας
-20 ° σε 180°F/-29° σε 82°C
ApplicationCompression, εγκαταστάσεις & χρησιμότητες διαδικασίας, αέρας εγκαταστάσεων, έλεγχος πίεσης, πηγή
Μπορέστε να χρησιμοποιηθείτε για το φυσικό αέριο, το υγροποιημένο αέριο πετρελαίου, το αέριο Nirogen, τον αέρα και άλλα αέρια.
Αρχή της λειτουργίας
Οι ρυθμιστές 1301 σειρών άμεσος-χρησιμοποιούνται. Η προς τα κάτω πίεση καταχωρείται εσωτερικά κατευθείαν
το σώμα underside του διαφράγματος. Όταν η προς τα κάτω πίεση είναι σε ή επάνω από την καθορισμένη πίεση,
ο δίσκος κρατιέται ενάντια στο στόμιο και υπάρχει απουσία ροής μέσω του ρυθμιστή. Όταν η ζήτηση αυξάνεται,
προς τα κάτω μειώσεις πίεσης που επιτρέπουν ελαφρώς στο ελατήριο ρυθμιστών για να επεκταθεί, κινώντας το ζυγό και
συνέλευση δίσκων κάτω από και μακρυά από το στόμιο. Αυτό επιτρέπει τη ροή μέσω του σώματος στο προς τα κάτω σύστημα.
Καθώς η προς τα κάτω πίεση φθάνει στο setpoint της, αρχίζει να υπερνικά τη δύναμη άνοιξη, η οποία αισθάνεται από
διάφραγμα, που κινεί τη συνέλευση ζυγών και δίσκων επάνω κοντά στο στόμιό του, που περιορίζει τη ροή πέρα από το ρυθμιστή.
Προστασία υπερπίεσης
Οι ρυθμιστές 1301 σειρών έχουν μια εκτίμηση πίεσης εξόδου χαμηλότερη από την εκτίμηση πίεσης κολπίσκων τους. Εάν πραγματικός κολπίσκος
η πίεση μπορεί να υπερβεί την εκτίμηση πίεσης εξόδου, η προστασία υπερπίεσης εξόδου είναι απαραίτητη. Εντούτοις,
οποιαδήποτε μερίδα των ρυθμιστών πέρα
τα όρια στο τμήμα προδιαγραφών μπορούν να προκαλέσουν τη διαρροή, τη ζημία στα μέρη ρυθμιστών, ή τον προσωπικό τραυματισμό λόγω της έκρηξης
πίεση-περιορισμός των μερών.
Κάποιος τύπος εξωτερικής προστασίας υπερπίεσης πρέπει να παρασχεθεί εάν η πίεση κολπίσκων θα είναι αρκετά υψηλή να βλάψει
προς τα κάτω εξοπλισμός. Οι κοινές μέθοδοι εξωτερικής προστασίας υπερπίεσης περιλαμβάνουν τις ανακουφιστικές βαλβίδες, ρυθμιστές ελέγχου,
shutoff συσκευές, και κανονισμός σειράς.
Εάν ο ρυθμιστής εκτίθεται σε έναν όρο υπερπίεσης, πρέπει να επιθεωρηθεί για οποιαδήποτε ζημία που μπορεί να είχε εμφανιστεί.
Η λειτουργία ρυθμιστών κάτω από αυτά τα όρια δεν αποκλείει τη δυνατότητα της ζημίας από τις εξωτερικές πηγές ή από τα συντρίμμια καθ'οδόν.
Ξεκίνημα
Με την εγκατάσταση που ολοκληρώθηκαν και τον προς τα κάτω εξοπλισμό ρύθμισε, ανοίξτε αργά τις προς τα πάνω και προς τα κάτω βαλβίδες φραγμών
χρησιμοποιώντας τους μετρητές πίεσης για να ελέγξει την πίεση.
Εάν η ρύθμιση είναι απαραίτητη, χαλαρώστε locknut (κλειδί 18, σχήματα 3 και 4), και γυρίστε τη βίδα ρύθμισης (κλειδί 15, σχήματα 3
και 4) δεξιόστροφα για να αυξήσει την καθορισμένη πίεση ή αντίθετα προς τη φορά των δεικτων του ρολογιού για να μειώσει την καθορισμένη πίεση. Πίεση οργάνων ελέγχου με
μετρητές κατά τη διάρκεια της ρύθμισης. Όταν η ρύθμιση είναι πλήρης, σφίγξτε locknut. Εάν η επιθυμητή έξοδος
η πίεση δεν είναι μέσα στη σειρά του ελατηρίου ρυθμιστών, εγκαθιστά ένα ελατήριο με μια επιθυμητή σειρά
σύμφωνα με το τμήμα συντήρησης.
