Κατευθυντικό πρότυπο βαλβίδων ελέγχου Rexroth βαλβίδων σωληνοειδών Rexroth 3DREP6C

Ανάλογη πίεση που μειώνει τη βαλβίδα 3DREPE 6C

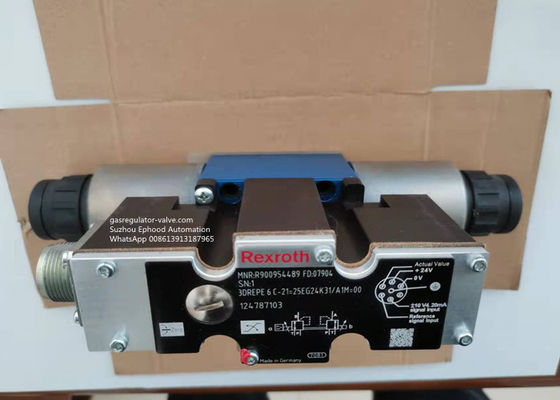

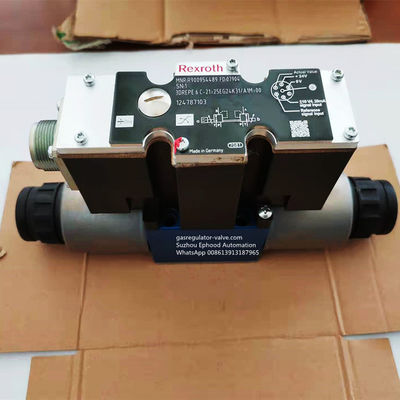

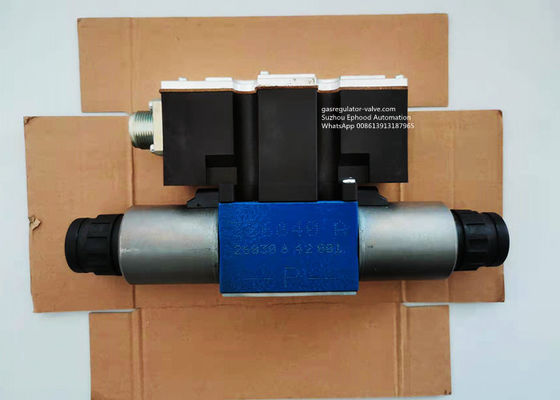

Υδραυλική βαλβίδα Rexroth πρότυπο 3DREPE 6C 2125 Π.Χ. 24K31/A1M=00, P/N R900954489

Ανάλογη ανακουφιστική βαλβίδα πίεσης στην έκδοση 3 τρόπων

Με την ενσωματωμένη ηλεκτρονική ελέγχου

Ιδιότητες προϊόντων

Χαρακτηριστικά γνωρίσματα

– Άμεσες χρησιμοποιημένες ανάλογες βαλβίδες για τον έλεγχο μιας πίεσης και της κατεύθυνσης μιας ροής

– Λειτουργία με τη βοήθεια των ανάλογων σωληνοειδών με το κεντρικό νήμα και την αποσπάσιμη σπείρα

– Μοντάρισμα Subplate: Porting σχέδιο σύμφωνα με το ISO 4401

– Χειρωνακτική συμπληρωματική προμήθεια, προαιρετική

– Ελατήριο-κεντροθετημένο στροφίο ελέγχου

– Τύπος 3DREPE με την ενσωματωμένη ηλεκτρονική ελέγχου

– Εξωτερική ηλεκτρονική ελέγχου για τον τύπο 3DREP:

• Αναλογικός τύπος VT-vspa2-1-2X/ενισχυτών… με το σχήμα Eurocard (χωριστή διαταγή)

• Ψηφιακός τύπος VT-vspd-1-1X/ενισχυτών… με το σχήμα Eurocard (χωριστή διαταγή)

• Ηλεκτρικά 11118 VT τύπων ενισχυτών στο μορφωματικό σχέδιο

Λειτουργία, τμήμα

Η πίεση 3 τρόπων που μειώνει τον τύπο 3 DREP 6 βαλβίδων. είναι άμεσος χρησιμοποιημένος από τα ανάλογα σωληνοειδή. Χρησιμοποιείται για να μετατρέψει ένα ηλεκτρικό σήμα εισαγωγής σε ένα ανάλογο σήμα παραγωγής πίεσης.

Τα ανάλογα σωληνοειδή είναι ελέγξιμα ΣΥΝΕΧΗ σωληνοειδή υγρός-καρφιτσών με το κεντρικό νήμα και την αποσπάσιμη σπείρα. Τα σωληνοειδή ωθούνται προαιρετικά από την εξωτερική ηλεκτρονική ελέγχου (τύπος 3DREP) ή από την ηλεκτρονική εσωτερικού ελέγχου (τύπος 3DREPE).

Οργάνωση:

Η βαλβίδα αποτελείται βασικά από:

– Κατοικία (1) με την επιφάνεια σύνδεσης

– Στροφίο ελέγχου (2) με την πίεση που μετρά το στροφίο (3, 4)

– Σωληνοειδή (5, 6) με το κεντρικό νήμα

– Προαιρετικά ενσωματωμένη ηλεκτρονική ελέγχου (7)

Λειτουργία:

Η πίεση στο Α ή το Β τίθεται με τη βοήθεια των ανάλογων σωληνοειδών. Το ποσό της πίεσης εξαρτάται από το ρεύμα.

Με τα αποσυνδεμένα σωληνοειδή (5, 6), το στροφίο ελέγχου (2) κρατιέται στην κεντρική θέση με τη βοήθεια των ελατηρίων πίεσης (8). Οι λιμένες Α και Β συνδέονται με το Τ έτσι ώστε το υδραυλικό ρευστό μπορεί να ρεύσει μακριά στη δεξαμενή χωρίς παρεμποδίσεις.

Διατάζοντας τις λεπτομέρειες για την επιλογή του πρότυπου αριθμού
