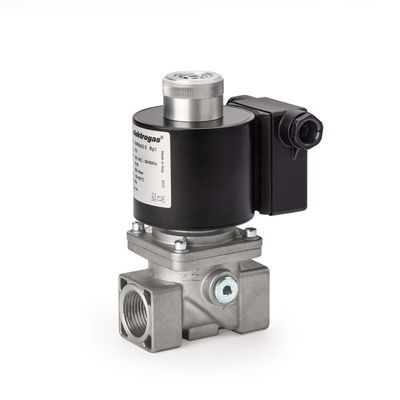

Να ενεργήσει εμπορικών σημάτων VMRNA Elektrogas πρότυπη αντίστροφη υδραυλική βαλβίδα σωληνοειδών/αυτόματη βαλβίδα διεξόδων συσκευών αερίου

Να ενεργήσει τύπων VMRNA αντίστροφη βαλβίδα σωληνοειδών

Αυτόματη βαλβίδα διεξόδων για τις συσκευές αερίου

Περιγραφή

Ο τύπος Elektrogas VMRNA είναι μια αυτόματη βαλβίδα διεξόδων για τις συσκευές αερίου. Είναι κατάλληλο για

αέριο υπερβολής ή διαρροής στις γραμμές ανακούφισης.

Χαρακτηριστικά γνωρίσματα

Η βαλβίδα VMRNA είναι από την επιχείρηση Elektrogas, αυτό το πρότυπο είναι μια αντίστροφη να ενεργήσει βαλβίδα σωληνοειδών: όταν αποσυνδέεται, η βαλβίδα είναι ανοικτή (κανονικά ανοικτός).

Οι βαλβίδες αποτελούνται από το κράμα αργιλίου με τις συνδέσεις από το 3/4» ή 1». Οι συνδέσεις σωλήνων συναντούν την ομάδα 2.Sealings αποτελούνται από το NBR-βασισμένο λάστιχο που πιστοποιείται για τη χρήση με το αέριο αέρα (το EN 549). Κατάλληλος για τη χρήση με τον αέρα και τα μη-επιθετικά αέρια που περιλαμβάνονται στις 1$ες, 2$ες και 3$ες οικογένειες (το EN 437). Ειδικές εκδόσεις για τα επιθετικά αέρια (π.χ. βιοαέριο).

Κατάλληλος για τη συνεχή υπηρεσία (100% ΕΔ).

Παρεχόμενος το μετρητή πίεσης G1/4 σε δύο πλευρές στην αίθουσα κολπίσκων για να συνδέσει τα μανόμετρα, τους διακόπτες πίεσης, ή άλλο εξοπλισμό αερίου.

Παρεχόμενος τη σύνδεση G1/8 για να εγκαταστήσει έναν ανοικτό διακόπτη δεικτών θέσης (δείτε το δελτίο PC – αυτή η συσκευή θα διαταχτεί χωριστά).

Η βαλβίδα VMRNA μπορεί να ενσωματωθεί σε Elektrogas VMM τη βαλβίδα, με συνέπεια ένα πολύ συμπαγές σύστημα (δείτε VMM δελτίο για τις λεπτομέρειες).

Όλα τα συστατικά σχεδιάζονται για να αντισταθούν οποιαδήποτε μηχανική, χημική και θερμική κατάσταση που εμφανίζεται κατά τη διάρκεια της χαρακτηριστικής υπηρεσίας. Οι αποτελεσματικές επεξεργασίες διαπότισης και επιφάνειας έχουν χρησιμοποιηθεί για να βελτιώσουν μηχανικές sturdiness, τη σφράγιση και την αντίσταση στη διάβρωση των συστατικών.

Οι βαλβίδες είναι 100% δοκιμασμένα και που επιτρέπονται πλήρως.

Λειτουργία και εφαρμογή

Η βαλβίδα τύπων VMRNA είναι μια βαλβίδα διεξόδων για τη γραμμή ανακούφισης. Όταν αποσυνδέεται, το ελατήριο ωθεί στο μαγνητικό πυρήνα και ο δίσκος είναι ανοικτός, ως εκ τούτου το αέριο μπορεί να ρεύσει στη γραμμή ανακούφισης. Αυτή η συσκευή είναι συνήθως ενσωματωμένη στο κάψιμο του συστήματος: όταν το σύστημα αποσυνδέεται, οι προς τα πάνω αποκλεισμένες βαλβίδες ασφάλειας είναι κλειστές, ενώ η βαλβίδα διεξόδων είναι ανοικτή, έτσι ώστε το αέριο καυσίμων μέσα στο σωλήνα μπορεί να απαλλαχθεί σε μια ασφαλή περιοχή.

Σε περίπτωση διαρροών των αποκλεισμένων βαλβίδων, το αέριο πηγαίνει στη γραμμή ανακούφισης σε έναν ασφαλή όρο.

Όταν το σύστημα τροφοδοτείται, η βαλβίδα διεξόδων κλείνει ενώ οι κύριες αποκλεισμένες βαλβίδες

ανοικτά, ως εκ τούτου τα καύσιμα μπορούν να ρεύσουν στον καυστήρα.

Σχ. 1 παρουσιάζει ένα σχέδιο της βαλβίδας VMRNA.

Αυτό το είδος βαλβίδας εγκαθίσταται συνήθως ως συσκευή ασφάλειας στα τραίνα αερίου, για τις βιομηχανικά εφαρμογές και τα συστήματα πυρκαγιών αερίου. Σχ. 2 παρουσιάζουν ένα παράδειγμα της εγκατάστασης, σε σχέση με με άλλες συσκευές Elektrogas.

Περιγραφή

Η βαλβίδα τύπων VMR είναι μια γρήγορη βαλβίδα σωληνοειδών ανοίγματος ενός σταδίου, κλειστή κανονικά (ανοίξτε όταν ενεργοποιείται). Αυτός ο τύπος συσκευής είναι κατάλληλος για τον αέρα ή το αέριο που εμποδίζει και που απελευθερώνει τους ελέγχους, που απαιτούνται στους καυστήρες δύναμης αερίου, τους ατμοσφαιρικούς λέβητες αερίου, τους βιομηχανικούς κλιβάνους και άλλων καταναλώνοντας συσκευές αερίου.

Χαρακτηριστικά γνωρίσματα

Οι βαλβίδες σωληνοειδών Elektrogas αποτελούνται από το κράμα αργιλίου die-cast (ή καυτός-που πιέζεται ορείχαλκος για τις εκδόσεις OTN), με ένα ευρύ φάσμα για τις συνδέσεις κολπίσκων/εξόδου από DN 8 (1/4») μέχρι DN 150 (6»).

Οι σφραγίσεις αποτελούνται από το NBR-βασισμένο λάστιχο που πιστοποιείται για τη χρήση με το αέριο (το EN 549).

Κατάλληλος για τη χρήση με τον αέρα και τα μη-επιθετικά αέρια που περιλαμβάνονται στις 1, 2 και 3 οικογένειες (το EN 437).

Ειδικές εκδόσεις κατάλληλες για τα επιθετικά αέρια, χωρίς μη σιδηρούχα μέταλλα και με τις σφραγίδες FPM.

Οι συνδέσεις σωλήνων συναντούν την ομάδα 2 και backpressure η σφράγιση είναι υποχωρητική με την κατηγορία Α, σύμφωνα με τις απαιτήσεις EN161.

Ολόκληρη η σειρά μπορεί να παρασχεθεί στην εκτέλεση πρώην-απόδειξης, για τη χρήση στις ζώνες 2 και 22, σύμφωνα με την οδηγία 2014/34/EU (ATEX).

Η βαλβίδα είναι ανοικτή μόνο όταν ενεργοποιείται: εάν, για οποιοδήποτε λόγο, η παροχή ηλεκτρικού ρεύματος πηγαίνει κάτω, οι περίβολοι βαλβίδων αμέσως (εγγενές χρηματοκιβώτιο).

Κατάλληλος για τη βαρέων καθηκόντων λειτουργία κύκλων και κατάλληλος για τη συνεχή υπηρεσία (100% ΕΔ).

Εξοπλισμένος με τη ρύθμιση ποσοστού ροής (εκτός από τα πρότυπα ορείχαλκου).

Ένα ενσωματωμένο πρόστιμο - το φίλτρο πλέγματος προστατεύει το κάθισμα βαλβίδων και το δίσκο καθώς επίσης και τα προς τα κάτω συστατικά και αποτρέπει τη βρώμικη μόλυνση (εκτός από τα πρότυπα ορείχαλκου και το φραγμό 6).

Παρεχόμενος τη σύνδεση G1/8 για να εγκαταστήσει μια απόδειξη του διακόπτη περάτωσης ή ενός οπτικού δείκτη.

Παρεχόμενος το 1/4» μετρητή πίεσης σε δύο πλευρές στην αίθουσα κολπίσκων (εκτός από τα πρότυπα ορείχαλκου),

συνδέστε τα μανόμετρα, τους διακόπτες πίεσης, τους ανιχνευτές διαρροής ή άλλους εξοπλισμούς αερίου. Στα βαλμένα φλάντζα πρότυπα παρέχονται οι μετρητές επίσης στην αίθουσα εξόδου.

Στις σπείρες παρέχεται το τελικό κιβώτιο ή το βούλωμα του ISO 4400. Σε και τα δύο συστήματα παρέχεται ο κατάλληλος αδένας καλωδίων για να αποφύγουν το νερό και τη βρώμικη μόλυνση.

Όλα τα συστατικά σχεδιάζονται για να αντισταθούν οποιαδήποτε μηχανική, χημική και θερμική κατάσταση που εμφανίζεται κατά τη διάρκεια της χαρακτηριστικής υπηρεσίας. Οι αποτελεσματικές επεξεργασίες διαπότισης και επιφάνειας έχουν χρησιμοποιηθεί για να βελτιώσουν μηχανικές sturdiness, τη σφράγιση και την αντίσταση στη διάβρωση των συστατικών.

Οι βαλβίδες σωληνοειδών Elektrogas είναι 100% που εξετάζονται από τα αυτοματοποιημένα machineries δοκιμής και επιτρέπονται πλήρως.
