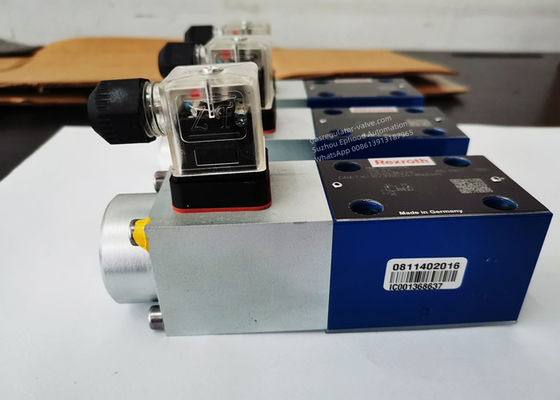

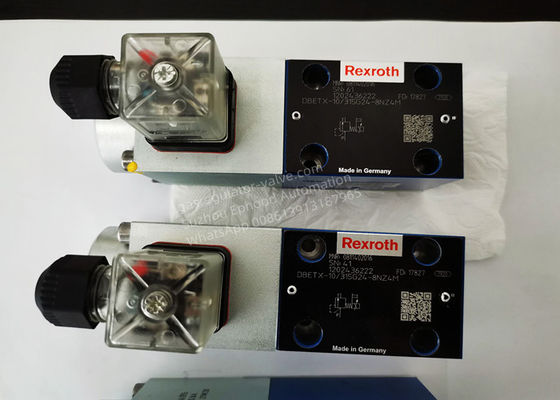

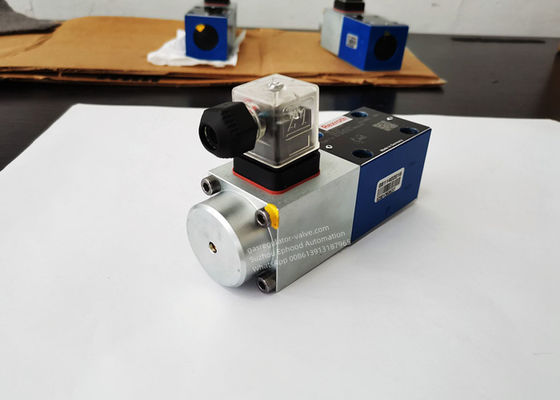

Rexroth αρχική DBETX Rexroth σωληνοειδών ανακουφιστική βαλβίδα πίεσης βαλβίδων ανάλογη
DBETX10315G24-8NZ4M πρότυπος αριθμός βαλβίδας σωληνοειδών Rexroth
Το πρότυπο DBETX της βαλβίδας Rexroth είναι άμεσα χρησιμοποιημένες βαλβίδες (πειραματικές βαλβίδες) για τον περιορισμό της πίεσης συστημάτων.
Διευθετήσιμος με τη βοήθεια του ρεύματος σωληνοειδών, δείτε τη χαρακτηριστική καμπύλη, τα τεχνικά στοιχεία και την επιλεγμένη ηλεκτρονική βαλβίδων.
Μέγιστο στάδιο πίεσης: 315Bar
Σύνδεση/βαθμολόγηση
P1 – χρόνος κεκλιμένων ραμπών
P2 – ευαισθησία
P3 – μηδέν
P4 – Dither συχνότητα
St1 – τερματικό
Οδηγήσεων – επίδειξη UB
| Ώθηση |
Ανάλογο σωληνοειδές χωρίς έλεγχο θέσης, εξωτερικός ενισχυτής |
| Τύπος σύνδεσης |
Subplate, τοποθετώντας διαμόρφωση NG6 τρυπών (ISO 4401-03-02-0-94) |
| Σειρά περιβαλλοντικής θερμοκρασίας °C |
– 20… +50 |
| Ρευστό πίεσης |
Υδραυλικό πετρέλαιο στο DIN 51524… 535, άλλα ρευστά μετά από προηγούμενες διαβουλεύσεις |
| Μέγιστος εργαζόμενος Τύπος. (Q = 1 λ/λ) |
315Bar |
| Σύνδεση σωληνοειδών |
Βούλωμα DIN 43650/ISO 4400, M16x1.5 μονάδων (2P+PE) |
Γενικό
Οι ανάλογες ανακουφιστικές βαλβίδες πίεσης τύπων DBETX Rexroth είναι τηλεχειριζόμενες (πειραματικές) βαλβίδες στο κωνικό σχέδιο καθισμάτων.
Χρησιμοποιούνται για να περιορίσουν την πίεση συστημάτων.
Οι βαλβίδες πίεσης Rexroth ωθούνται με τη βοήθεια ενός ανάλογου σωληνοειδούς. Το εσωτερικό του σωληνοειδούς συνδέεται με το λιμένα Τ
και γεμίζεται με το ρευστό πίεσης.
Με αυτές τις βαλβίδες, η πίεση συστημάτων που πρέπει να περιοριστεί μπορεί να ρυθμιστεί απείρως από τον ενισχυτή βαλβίδων
ηλεκτρονική σε σχέση με το ρεύμα σωληνοειδών, σε μια ροή πετρελαίου που είναι όσο το δυνατόν πιό κοντά στη σταθερά.
Βασική αρχή
Για να ρυθμίσει την πίεση συστημάτων, ένα setpoint τίθεται ως στόχος στην ηλεκτρονική ώθησης. Με βάση αυτό το setpoint, η ηλεκτρονική
ελέγξτε τη σπείρα σωληνοειδών με ρυθμισμένο PWM (σφυγμός-πλάτος-που διαμορφώνεται)
τρέχων. Το ανάλογο σωληνοειδές μετατρέπει το ρεύμα σε μια μηχανική δύναμη, η οποία ενεργεί σε ένα κύριο ελατήριο ρολογιού με τα μέσα
από το armature δύτη. Ένα «πρόσθετο» ελατήριο μεταξύ του κώνου και
το κάθισμα συμβάλλει στη σταθερότητα και μια ελάχιστη υπόλοιπη πίεση. Η δύναμη άνοιξη που ενεργεί στον κώνο και την πίεση
στην ισορροπία ένα καθισμάτων βαλβίδων άλλη σε μια σταθερή ροή πετρελαίου
(0,7… 1 λ/λ). Το στάδιο πίεσης «pmax» καθορίζεται από τον κώνο και η διάταξη θέσεων άντεξε τη διαμόρφωση.
Διατάζοντας τις λεπτομέρειες για την επιλογή του πρότυπου αριθμού
