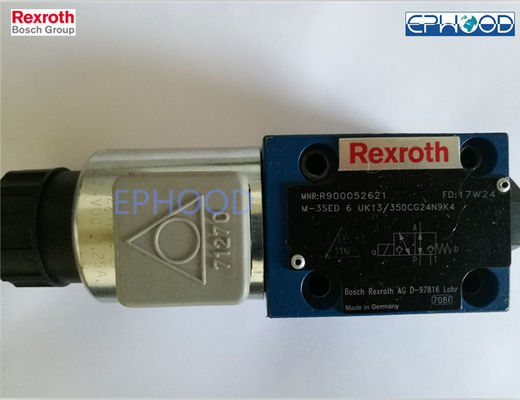

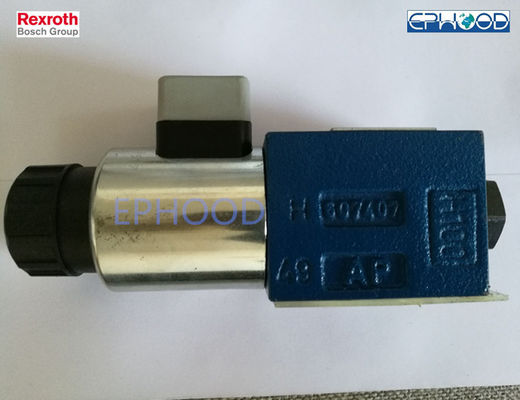

Αρχική μ-3SED Rexroth σωληνοειδών βαλβίδα καθισμάτων βαλβίδων κατευθυντική με την ώθηση σωληνοειδών

Αρχική κατευθυντική βαλβίδα καθισμάτων μ-3SED Rexroth με την ώθηση σωληνοειδών

Μέγεθος 6

Συστατική σειρά 1X

Μέγιστη λειτουργούσα πίεση 350 φραγμός [5100 PSI]

Μέγιστη ροή 25 λ/λ [6,6 gpm]

Γενικό

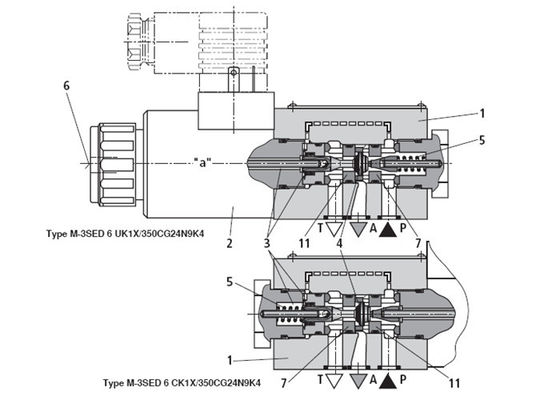

Ο κατευθυντικός τύπος μ-.SED βαλβίδων είναι μια άμεση χρησιμοποιημένη κατευθυντική βαλβίδα καθισμάτων με την ώθηση σωληνοειδών. Ελέγχει την έναρξη, η στάση και η κατεύθυνση της ροής και περιλαμβάνουν βασικά μια κατοικία (1), το σωληνοειδές (2), τα καθίσματα βαλβίδων (7) και (11) και το κλείνοντας στοιχείο (4).

Η χειρωνακτική συμπληρωματική προμήθεια (6) επιτρέπει τη λειτουργία της βαλβίδας χωρίς ενεργοποίηση σωληνοειδών.

Βασική αρχή (3/2 κατευθυντική βαλβίδα καθισμάτων) Η αρχική θέση της βαλβίδας (κανονικά ανοικτό «UK» ή κανονικά κλειστά «CK») καθορίζεται από τη ρύθμιση

άνοιξη (5). Η αίθουσα (3) πίσω από το κλείνοντας στοιχείο (4) συνδέεται με το λιμένα Π και σφραγίζεται ενάντια στο λιμένα Τ. Κατά συνέπεια, η βαλβίδα είναι pressure-compensated σε σχέση με τις ωθώντας δυνάμεις (σωληνοειδές και άνοιξη).

Λόγω του ειδικού κλείνοντας στοιχείου (4), οι λιμένες Π, Α, και Τ μπορούν να φορτωθούν με τη μέγιστη λειτουργούσα πίεση (φραγμός 350) και η ροή μπορεί να κατευθυνθεί και στις δύο κατευθύνσεις (δείτε τα σύμβολα). Στην αρχική θέση, το κλείνοντας στοιχείο (4) πιέζεται επάνω στο κάθισμα (11) από το ελατήριο (5), στη χρησιμοποιημένη θέση επάνω

κάθισμα (7) από το σωληνοειδές (2). Η ροή εμποδίζεται. Με τη 2/2 κατευθυντική βαλβίδα καθισμάτων, ο λιμένας δεξαμενών εμποδίζεται εσωτερικά.

Χαρακτηριστικά γνωρίσματα

– Άμεση χρησιμοποιημένη κατευθυντική βαλβίδα καθισμάτων με την ώθηση σωληνοειδών

– Porting σχέδιο σύμφωνα με το DIN 24340 έντυπο Α (χωρίς εντόπιση της τρύπας)

– Porting σχέδιο σύμφωνα με το ISO 4401-03-02-0-05 και NFPA T3.5.1 R2-2002 D03 (με την εντόπιση της τρύπας)

– Ασφαλής μετατροπή επίσης με τις πιό μεγάλες περιόδους στασιμότητας υπό πίεση

– Σωληνοειδή ΣΥΝΕΧΟΥΣ τάσης υγρός-καρφιτσών με την αποσπάσιμη σπείρα (τάση εναλλασσόμενου ρεύματος πιθανή με τη βοήθεια ενός διορθωτή)

– Η σπείρα σωληνοειδών μπορεί να περιστραφεί από 90° – τη σπείρα μπορεί να αλλάξουν χωρίς να πρέπει να ανοιχτεί η πίεση

σφιχτή αίθουσα.

– Ηλεκτρική σύνδεση ως μεμονωμένη σύνδεση (για περισσότερες ηλεκτρικές συνδέσεις, δείτε ΣΧΕΤΙΚΑ ΜΕ 08010)

– Με την κρυμμένη χειρωνακτική συμπληρωματική προμήθεια, προαιρετική

– Ο επαγωγικός διακόπτης θέσης (ανέπαφος), βλέπει ΣΧΕΤΙΚΑ ΜΕ 24830


Διατάζοντας τις λεπτομέρειες για την επιλογή του πρότυπου αριθμού
