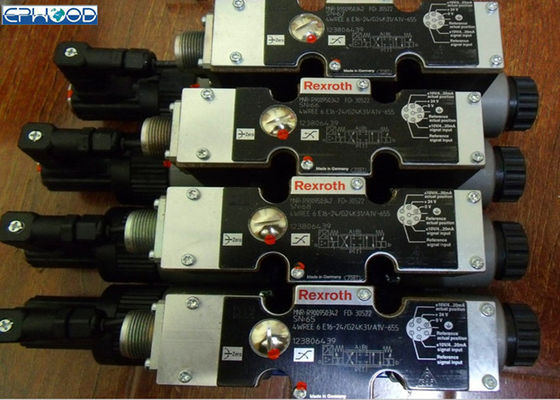

Πνευματική βαλβίδα σωληνοειδών Rexroth με την ενσωματωμένη ηλεκτρονική 4WREE 6E16-24G24K31-A1V-655

Ανάλογη κατευθυντική βαλβίδα ελέγχου βαλβίδων σωληνοειδών Rexroth 4WREE 6E16-24G24K31-A1V-655

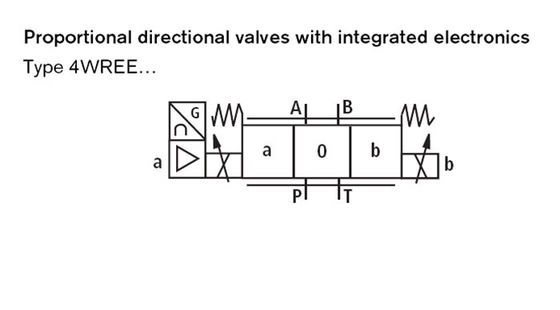

Οι ανάλογες κατευθυντικές βαλβίδες ελέγχου Rexroth με την ηλεκτρική θέση ανατροφοδοτούν, με την ενσωματωμένη ηλεκτρονική (OBE)

Λειτουργία, τμήμα

Το 4/2 και το 4/3 ανάλογων κατευθυντικών βαλβίδων είναι άμεσα χρησιμοποιημένα συστατικά του τοποθετώντας σχεδίου subplate. Χρησιμοποιούνται από τα ανάλογα σωληνοειδή με το κεντρικές νήμα και removalbe τη σπείρα. Τα σωληνοειδή ελέγχονται προαιρετικά από είτε την εξωτερική ηλεκτρονική (τύπος 4WRE) είτε από την ενσωματωμένη ηλεκτρονική (τύπος 4WREE).

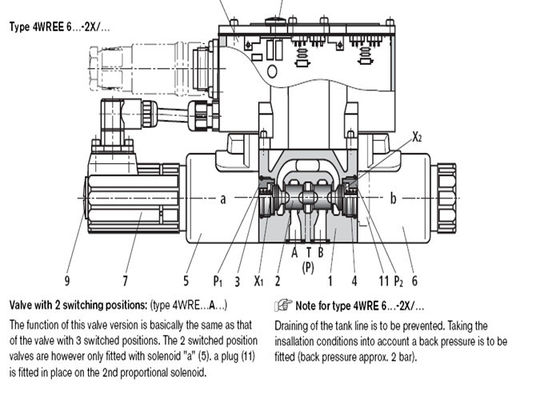

Σχέδιο:

Η βαλβίδα αποτελείται βασικά από:

– Κατοικία (1) με να τοποθετήσει το πρόσωπο

– Στροφίο ελέγχου (2) με τα ελατήρια συμπίεσης (3 και 4) και τα πιάτα άνοιξη (X1 και X2)

– Σωληνοειδή (5 και 6) και σωλήνες πόλων (P1 και P2) με το κεντρικό νήμα

– Μετατροπέας θέσης (7)

– Προαιρετική ενσωματωμένη ηλεκτρονική ελέγχου (8)

– Η μηχανική στο σημείο μηδέν ρύθμιση (9) είναι προσιτή μέσω του Pg13.5 και ηλεκτρικός ο στο σημείο μηδέν είναι προσιτός μέσω Pg7 (10) (τύπος 4WREE).

Χαρακτηριστικά γνωρίσματα

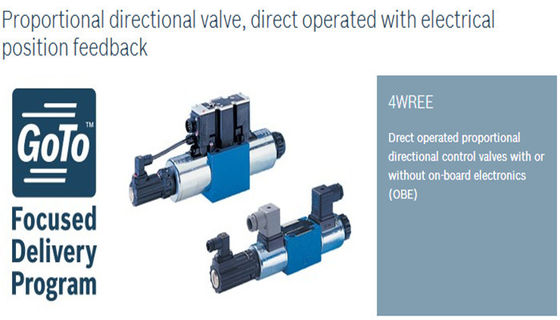

– Η άμεση χρησιμοποιημένη ανάλογη κατευθυντική βαλβίδα με το ηλεκτρικό posisiton ανατροφοδοτεί και ενσωμάτωσε την ηλεκτρονική (OBE) για τον τύπο 4WREE
– Κλειστός έλεγχος βρόχων της κατεύθυνσης και του μεγέθους μιας ροής
– Η λειτουργία είναι από τα ανάλογα σωληνοειδή με ένα κεντρικό νήμα και μια μετακινούμενη σπείρα
– Για το μοντάρισμα subplate: Porting σχέδιο στο ISO 4401Subplates στα φύλλα καταλόγων ΣΧΕΤΙΚΆ ΜΕ 45052 (NS6) ή ΣΧΕΤΙΚΆ ΜΕ 45054 (NS10)
– Κεντροθετημένο άνοιξη στροφίο ελέγχου
– Ηλεκτρονική ελέγχου
• 4WREE
- ενσωματωμένη ηλεκτρονική (OBE) με την εισαγωγή τάσης ή την τρέχουσα εισαγωγή (Α1 αντίστοιχα F1)

Διατάζοντας τις λεπτομέρειες για την επιλογή του πρότυπου αριθμού
