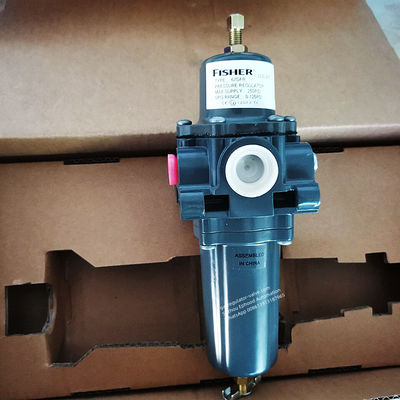

Ρυθμιστής μείωσης πίεσης 67DFR μοντέλου Fisher για μείωση της πίεσης

Ρυθμιστής φίλτρων ανεφοδιασμού οργάνων του Φίσερ 67DFR

Ο ρυθμιστής φίλτρων του Φίσερ 67DFR έχει ένα φίλτρο και μια εσωτερική ανακουφιστική βαλβίδα με ένα μαλακό κάθισμα για αξιόπιστο shutoff χωρίς την ευδιάκριτη διαρροή.

Το πρότυπο του Φίσερ 67DFR των ρυθμιστών χρησιμοποιείται χαρακτηριστικά για να παραδώσει τη σταθερή μειωμένη πίεση των αεριωδών ρευστών πειραματικός-λειτουργημένος
ελεγκτές και άλλη πνευματική ενοργάνωση. Όπως φαίνεται στο διαθέσιμο πίνακα διαμορφώσεων, μια κατάταξη των ρυθμιστών
είναι διαθέσιμος για να καλύψει τις διαφορετικές απαιτήσεις ροής.

Διαθέσιμες διαμορφώσεις


Ικανότητες θερμοκρασίας
Με το νιτρίλιο (NBR):
Πρότυπα που αμπαρώνουν: -20 σε 180°F/-29 σε 82°C
Με τους μετρητές: -40 σε 180°F/-40 σε 82°C

Εσωτερική απόδοση ανακούφισης του Φίσερ 67CFR

Χαμηλή ικανότητα για τη δευτερεύουσα διαρροή καθισμάτων μόνο άλλη προστασία υπερπίεσης πρέπει να παρασχεθεί εάν η πίεση κολπίσκων μπορεί να υπερβεί τη μέγιστη εκτίμηση πίεσης του προς τα κάτω εξοπλισμού ή υπερβαίνει τη μέγιστη εκτίμηση πίεσης εξόδου του ρυθμιστή.

Έξυπνο ξέβαμμ καθορισμένο σημείο βαλβίδων αντεπιστροφής

6 PSI/0,41 διαφορικό φραγμών

Ρυθμιστής φίλτρων του Φίσερ 67CFR: Ικανότητες φίλτρων

Ελεύθερη περιοχή: 12 φορές περιοχή σωλήνων

Εκτίμηση μικρού: Φίλτρο πολυαιθυλενίου (πρότυπα): 5 μικρά φίλτρων ίνας υάλου (προαιρετικών): 5 μικρά φίλτρο PVDF ή ανοξείδωτου (προαιρετικό): 40 μικρά

Θέση διεξόδων περίπτωσης βαλβίδων και ανοίξεων αγωγών

Ευθυγραμμισμένος με τα πρότυπα κολπίσκων, άλλες θέσεις προαιρετικές

Αρχή της λειτουργίας

67CFR η προς τα κάτω πίεση ρυθμιστών φίλτρων καταχωρείται εσωτερικά στη χαμηλότερη πλευρά του διαφράγματος. Όταν η προς τα κάτω πίεση του ρυθμιστή φίλτρων είναι σε ή επάνω από την καθορισμένη πίεση, το βούλωμα βαλβίδων κρατιέται ενάντια στο CE orifi και δεν υπάρχει κανένα ΛΦ ow μέσω του ρυθμιστή. Όταν η ζήτηση αυξάνεται, προς τα κάτω πτώσεις πίεσης που επιτρέπουν ελαφρώς στο ελατήριο για να επεκταθεί, κινώντας το μίσχο κάτω και το βούλωμα βαλβίδων μακρυά από το CE orifi. Αυτό επιτρέπει το ΛΦ ow μέσω του ρυθμιστή.

Εσωτερική ανακούφιση (τύποι 67CR, 67CSR, 67CFR, και 67CFSR)

Εάν για κάποιους λόγους, έξω από τους κανονικούς λειτουργούντες όρους, η προς τα κάτω πίεση υπερβεί το setpoint του ρυθμιστή, η δύναμη που δημιουργείται από την προς τα κάτω πίεση θα ανυψώσει το διάφραγμα έως ότου ανασηκώνεται το διάφραγμα το κάθισμα ανακούφισης. Αυτό επιτρέπει τη ροή μέσω της συμβολικής ανακούφισης. Η ανακουφιστική βαλβίδα στον τύπο 67CR, 67CSR, 67CFR, ή 67CFSR είναι ένα βούλωμα ελαστομερούς που αποτρέπει τη διαρροή του αέρα από τον προς τα κάτω στην ατμόσφαιρα κατά τη διάρκεια της κανονικής λειτουργίας, με αυτόν τον τρόπο συντηρώντας τον αέρα εγκαταστάσεων.

Έξυπνο ξέβαμμ Airset

Σε ορισμένες περιπτώσεις, επιδιώκεται να εξαντληθεί η προς τα κάτω πίεση εάν η πίεση κολπίσκων χάνεται ή πτώσεις κάτω από το setpoint του ρυθμιστή. Παραδείγματος χάριν, εάν ο ρυθμιστής εγκαθίσταται στον εξοπλισμό που έχει κατά περιόδους την απαίτηση απουσίας ροής αλλά αναμένεται backflow στην απώλεια πίεσης κολπίσκων. Οι τύποι 67CFR και 67CFSR μπορούν να διαταχτούν με την έξυπνη ξέβαήν επιλογή που περιλαμβάνει μια εσωτερική βαλβίδα αντεπιστροφής για αυτήν την εφαρμογή. Κατά τη λειτουργία, εάν η πίεση κολπίσκων χάνεται, ή μειώνεται κάτω από το setpoint του ρυθμιστή, η προς τα κάτω πίεση θα υποστηρίξει τη ροή προς τα πάνω μέσω του ρυθμιστή και της βαλβίδας αντεπιστροφής. Αυτή η επιλογή εξαλείφει την ανάγκη για μια σταθερή φλεβοτομία προς τα κάτω του ρυθμιστή, με αυτόν τον τρόπο συντηρώντας τον αέρα εγκαταστάσεων.

Προστασία υπερπίεσης

Οι ρυθμιστές φίλτρων σειράς 67C έχουν τις μέγιστες εκτιμήσεις πίεσης εξόδου που είναι χαμηλότερες από τις μέγιστες εκτιμήσεις πίεσης κολπίσκων τους. Μια ανακούφιση πίεσης ή μια πίεση που περιορίζει τη συσκευή απαιτείται εάν η πίεση κολπίσκων μπορεί να υπερβεί τη μέγιστη εκτίμηση πίεσης εξόδου.

Οι τύποι 67CR, 67CSR, 67CFR, και 67CFSR έχουν μια χαμηλή εσωτερική ανακουφιστική βαλβίδα ικανότητας για τη δευτερεύουσα διαρροή καθισμάτων μόνο. Άλλη προστασία υπερπίεσης πρέπει να παρασχεθεί εάν η μέγιστη πίεση κολπίσκων μπορεί να υπερβεί τη μέγιστη εκτίμηση πίεσης του προς τα κάτω εξοπλισμού ή υπερβαίνει τη μέγιστη εκτίμηση πίεσης εξόδου του ρυθμιστή.
