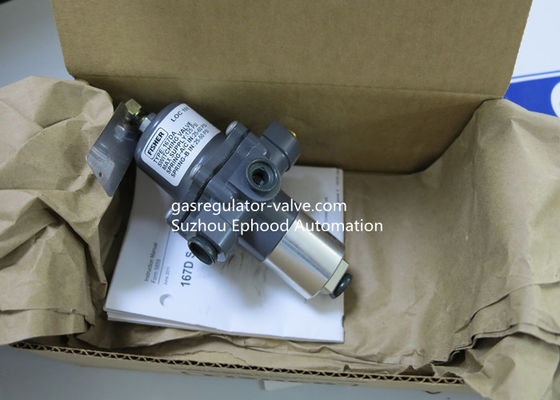

167DA σειρά 125psi 1/4» NPT Φίσερ τριπλή πίεση βαλβίδων μετατροπής

Τριπλή πίεση βαλβίδων μετατροπής σειράς του Φίσερ 167DA που μειώνει τη βαλβίδα ρυθμιστών

Η βαλβίδα μετατροπής σειράς του Φίσερ 167DA είναι μια τριπλή βαλβίδα που χρησιμοποιείται χαρακτηριστικά για να παραδώσει τη σταθερή μειωμένη πίεση των αεριωδών ρευστών στους πειραματικούς χρησιμοποιημένους ελεγκτές και άλλη πνευματική ενοργάνωση.

Οι τύποι 167D και 167DS είναι διπλής κατεύθυνσης βαλβίδες μετατροπής.

Οι τύποι 167DA και 167DAS είναι τριπλές βαλβίδες μετατροπής.
Χαρακτηριστικά γνωρίσματα:

Οι συμπαγής-τύποι 167D και οι βαλβίδες μετατροπής 167DA κατασκευάζονται για τη σημαντική απόδοση σε μια συμπαγή, ελαφριά συσκευασία.

Εύκολο, ακριβής ρύθμιση-με μια επιλογή των ελατηρίων για το βέλτιστο ψήφισμα, το σημείο μετατροπής τίθεται μια απαίτηση specifi γ από μια βίδα ρύθμισης επάνω στην περίπτωση άνοιξη.

Ξινίστε την υπηρεσία ικανότητα-NACE MR0175 αερίου και την υποχωρητική κατασκευή MR0103 διαθέσιμη.

Η προαιρετική κατασκευή ανοξείδωτου οι τύποι 167DS και 167DAS παρέχει την υψηλή αντίσταση στο benefi διάβρωσης ειδικά cial για τις παράκτιες εφαρμογές.

Η ευκολία συντήρηση-κανενός ειδικού εργαλείου απαιτείται για να εκτελέσει τη συντήρηση, και όλη η συντήρηση μπορεί να εκτελεσθεί με τη βαλβίδα στη γραμμή.

Τραχιοί οι κατασκευή-τύποι 167D και οι βαλβίδες μετατροπής 167DA κατασκευάζονται για τη μακρύτερη ζωή υπηρεσιών με τις ελάχιστες απαιτήσεις συντήρησης.

Η αντιδιαβρωτική βίδα σύνδεσμος-αμπαρώματος και ρύθμισης είναι διπλή ψευδάργυρος-για την ενισχυμένη αντίσταση διάβρωσης. Το προαιρετικό ανοξείδωτο που αμπαρώνει και βίδα ρύθμισης είναι επίσης διαθέσιμο.

Προδιαγραφές

Διαθέσιμες διαμορφώσεις

Τύποι 167D και 167DS: Διπλής κατεύθυνσης βαλβίδες μετατροπής

Τύποι 167DA και 167DAS: Τριπλές βαλβίδες μετατροπής

Μέγεθος σώματος, κολπίσκος, και ύφος σύνδεσης εξόδου

Λιμένες Α και Γ: 1/4» ή 1/2» NPT

Συνδέσεις πίεσης διεξόδων και ελέγχου (λιμένας Δ) και λιμένας Β: 1/4 NPT

Δομικά υλικά

Δείτε τον πίνακα 4

Μέγιστη λειτουργούσα πίεση κολπίσκων (1)

Τύποι 167D και 167DS: φραγμός 400 psig/27,6

Τύποι 167DA και 167DAS: φραγμός 125 psig/8,6

Τύποι 167DA και 167DAS (NACE): φραγμός 100 psig/6,9

Καθορισμένες σειρές πίεσης

Δείτε τους πίνακες 1 και 2

Μέγιστη πίεση διαφραγμάτων (1)

φραγμός 150 PSI/10,3 πέρα από την καθιέρωση πίεσης εξόδου σε ένα μέγιστο του φραγμού 250 PSI/17,2

Ροή και ταξινόμηση Coeffi cients

Δείτε τον πίνακα 3

Θέση διεξόδων περίπτωσης άνοιξη

Ευθυγραμμισμένος με τα πρότυπα κολπίσκων, άλλες θέσεις προαιρετικές

Ικανότητες θερμοκρασίας (1)

Νιτρίλιο (NBR)

Τυποποιημένη υπηρεσία (τύποι 167D και 167DA μόνο): -20° σε 180°F/-29° σε 82°C

Υπηρεσία χαμηλής θερμοκρασίας (τύποι 167D και 167DA μόνο) και τυποποιημένη υπηρεσία (τύποι 167DS και 167DAS μόνο): -40° σε 180°F/-40 ° σε 82°C

Fluorocarbon (FKM)

Υψηλής θερμοκρασίας υπηρεσία: 0° σε 300°F/-18° σε 149°C

Εγκατάσταση

Η βαλβίδα μετατροπής μπορεί να τοποθετηθεί σε οποιαδήποτε θέση, υπό τον όρο ότι η περίπτωση διεξόδων την άνοιξη είναι απαλλαγμένη από την παρεμπόδιση. Συνδέστε την πνευματική γραμμή ελέγχου με το χαρακτηρισμένο λιμένας «Δ» στο σώμα βαλβίδων. Οι λιμένες Α και Γ (και Β στους τύπους 167DA και τη βαλβίδα 167DAS) συνδέονται για την επιθυμητή απάντηση βαλβίδων μετατροπής στην απώλεια ή τη μείωση στην αεροκίνητη πίεση. Το σχήμα 5 παρουσιάζει χαρακτηριστική εφαρμογή των τύπων 167DA και της βαλβίδας μετατροπής 167DAS. Εάν η πίεση κολπίσκων βαλβίδων ελέγχου μειώνεται κάτω από μια προκαθορισμένη ρύθμιση, οι on-off στροφές ελεγκτών ελέγχουν μακριά την πίεση στη βαλβίδα μετατροπής. Αυτό αναγκάζει τη βαλβίδα μετατροπής για να αιμορραγήσει την πίεση διαφραγμάτων βαλβίδων ελέγχου στην ατμόσφαιρα, που κλείνει τη βαλβίδα ελέγχου. Η βαλβίδα ελέγχου παραμένει κλειστή έως ότου αποκαθίσταται η πίεση κολπίσκων στην επιθυμητή ρύθμιση.
