Τόπος καταγωγής: | κατασκευασμένος στην Κίνα |
Μάρκα: | Fisher |
Αριθμό μοντέλου: | 627Η |
Ποσότητα παραγγελίας min: | 6Sets |
---|---|
Τιμή: | USD1780-1850 Each One Set |
Συσκευασία λεπτομέρειες: | 1 σετ συσκευασμένο σε ένα κουτί, κάθε μέγεθος χαρτοκιβωτίου είναι 29 * 18 * 18cm, 3kg / set. |
Χρόνος παράδοσης: | 3 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 500sets κάθε μήνα |
Όνομα: | Χρήση ρυθμιστών αερίου πίεσης του Φίσερ 627H για τα LPG | Τέλος Connetion: | 1» NPT |
---|---|---|---|
Πίεση κολπίσκων: | 2000psi/138bar | Πίεση εξόδου: | 240-500psi |
Υλικό σώματος: | WCC | Μέγεθος στομίων: | 1/4» |
Επισημαίνω: | Υλικός Φίσερ ρυθμιστής αερίου WCC,Μόνος χρησιμοποιημένος ρυθμιστής αερίου του Φίσερ,1» NPT Φίσερ ρυθμιστής αερίου |

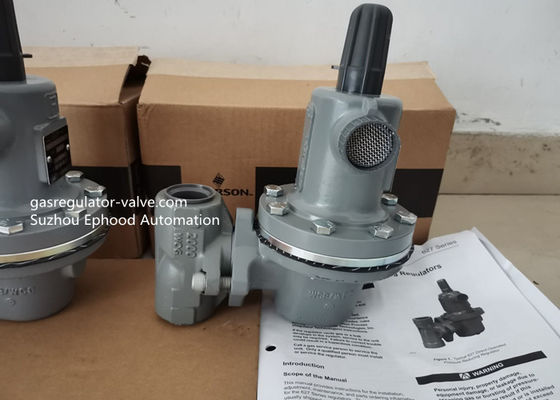

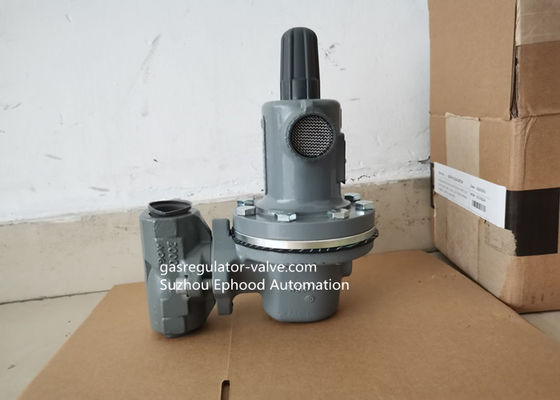

WCC χάλυβα υλικός του Φίσερ αερίου ρυθμιστής αερίου πίεσης ρυθμιστών 627H πρότυπος
Αρχικός 627H ρυθμιστής αερίου πίεσης του Φίσερ
Φίσερ Rosemount
Το Φίσερ κάνει το ρυθμιστή 627 αερίου
Φίσερ 627 ρυθμιστής
Χαρακτηριστικά γνωρίσματα
Εσωτερική ανακουφιστική βαλβίδα
Δείκτης λειτουργίας ενίσχυσης
Εύκολος να διατηρήσει
Προσαρμοστικότητα εγκατάστασης
Μεταβλητότητα εφαρμογής
Πλαστογράφηση-ανθεκτικός
Ευρύ φάσμα των ικανοτήτων ροής
Περιγραφή
Το Φίσερ 627 σειρές μόνος-χρησιμοποιημένης πίεσης που μειώνει τους ρυθμιστές (σχήμα 1) είναι για τα συστήματα υψηλής και χαμηλής πίεσης. Το Φίσερ 627 ρυθμιστές μπορεί να χρησιμοποιηθεί με το φυσικό αέριο, τον αέρα, ή ποικίλα άλλα αέρια. Τα χαρακτηριστικά απόδοσης ποικίλλουν σύμφωνα με την κατασκευή.
Το τμήμα προδιαγραφών δίνει σε μερικές γενικές προδιαγραφές για το Φίσερ 627 ρυθμιστές σειράς. Οι πινακίδες (σχήμα 2) δίνουν τις αναλυτικές πληροφορίες για έναν ιδιαίτερο ρυθμιστή καθώς προέρχεται από το εργοστάσιο.
Πίνακας 1. Μέγιστες πιέσεις κολπίσκων, σειρές πίεσης εξόδου
ΤΥΠΟΣ | ΣΕΙΡΑ ΠΙΕΣΗΣ ΕΞΟΔΟΥ | ΜΕΓΕΘΟΣ ΣΤΟΜΙΩΝ, ΙΝΤΣΕΣ (χιλ.) |
ΜΕΓΙΣΤΗ ΠΙΕΣΗ ΚΟΛΠΙΣΚΩΝ, PSIG (ΦΡΑΓΜΌΣ) | |
627 | 5 έως 20 psig (φραγμός 0,34 έως 1,38) |
1/2 (12,7) | 250 (17,2) | |
15 έως 40 psig (φραγμός 1,03 έως 2,76) |
1/2 (12,7) | 300 (20,7) | ||
35 έως 80 psig (φραγμός 2,41 έως 5,52) |
1/2 (12,7) | 750 (51,7) | ||
70 έως 150 psig (φραγμός 4,83 έως 10,3) |
1/2 (12,7) | 750 (51,7) |
Προδιαγραφές
1» NPT σύνδεση τελών: 627-496,627-497,627-498,627-499
2» NPT σύνδεση τελών: 627-576,627-577,627-578,627-579
Διαθέσιμες κατασκευές
Τύπος 627: Μόνος-χρησιμοποιημένη πίεση που μειώνει το ρυθμιστή που εξοπλίζεται με έναν pitot σωλήνα για τις μεγαλύτερες ρυθμισμένες ικανότητες (σχήμα 7).
Τύπος 627R: Τύπος 627 με την εσωτερική ανακούφιση και με έναν ανοικτό λαιμό (σχήμα 8).
Τύπος 627M: Τύπος 627 με μια σφραγίδα μίσχων μεταξύ της πίεσης εξόδου σωμάτων και της περίπτωσης διαφραγμάτων. Η πίεση μετριέται κάτω από το διάφραγμα μέσω της NPT 1/4-ίντσας προς τα κάτω σύνδεσης γραμμών ελέγχου (σχήμα 9).
Τύπος 627MR: Τύπος 627M με την εσωτερική ανακούφιση (σχήμα 10).
Τύπος 627H: Τύπος 627 με έναν περιοριστή διαφραγμάτων για να παραδώσει μια υψηλότερη πίεση εξόδου (σχήμα 11).
Τύπος 627HM: Τύπος 627H με μια σφραγίδα μίσχων μεταξύ της πίεσης εξόδου σωμάτων και της περίπτωσης διαφραγμάτων. Η πίεση μετριέται κάτω από το διάφραγμα μέσω NPT δύο 1/4-ιντσών των προς τα κάτω συνδέσεων γραμμών ελέγχου (σχήμα 12).
Μεγέθη σύνδεσης ΤΕΛΩΝ
1inch και 2inch
Μορφές σύνδεσης τελών
μεγέθη σωμάτων 1, ή 2 ιντσών: NPT
μεγέθη σωμάτων 1 ή 2 ιντσών (DN 25 ή 50):
Κατηγορία 300 ή 600 RF Ansi που βάζονται φλάντζα
Μέγιστη πίεση κολπίσκων (1) (εκτίμηση σώματος)
2000 psig (φραγμός 138) για NPT το χάλυβα, 1480 psig
(φραγμός 102) για το RF έβαλε φλάντζα σε χάλυβα, ή 1000 psig (φραγμός 69) για τον όλκιμο σίδηρο
Μέγιστη εκτίμηση πίεσης κολπίσκων δίσκων βαλβίδων (1)
2000 psig (φραγμός 138) για νάυλον δίσκο ή 1000 psig
(φραγμός 69) για το δίσκο νιτριλίων
Εγγραφή πίεσης
Τύπος 627, 627H ή 627R: Εσωτερικός
Εγκατάσταση
Η λειτουργία ρυθμιστών μέσα στις εκτιμήσεις δεν αποκλείει τη δυνατότητα της ζημίας από τα συντρίμμια στις γραμμές ή από τις εξωτερικές πηγές. Ένας ρυθμιστής πρέπει να επιθεωρηθεί για τη ζημία περιοδικά και μετά από οποιοδήποτε όρο υπερπίεσης. Όπως τους περισσότερους ρυθμιστές, 627 ρυθμιστές σειράς έχουν τις εκτιμήσεις πίεσης εξόδου που είναι χαμηλότερες από τις εκτιμήσεις πίεσης κολπίσκων τους. Μια συσκευή πίεση-ανακούφισης ή πίεση-περιορισμού πρέπει να παρασχεθεί από το χρήστη για τους τύπους 627, 627H, 627M, και ρυθμιστές 627HM εάν η πίεση κολπίσκων μπορεί να υπερβεί την εκτίμηση πίεσης εξόδου, δεδομένου ότι αυτοί οι ρυθμιστές δεν έχουν την εσωτερική ανακούφιση.
Οι ρυθμιστές τύπων 627R παρέχουν την εσωτερική ανακούφιση που περιορίζει τη συνολική συγκέντρωση πίεσης εξόδου πέρα από το setpoint. Πίνακας 3 χρήσης για να καθορίσει τη συνολική πίεση εξόδου. Αυτή η εσωτερική ανακούφιση μπορεί να είναι επαρκής για την εφαρμογή, εάν όχι, να παρέχει την πρόσθετη ανακούφιση πίεσης ή μια συσκευή πίεση-περιορισμού προς τα κάτω.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Ένας ρυθμιστής μπορεί να αερίσει κάποιο αέριο στην ατμόσφαιρα. Στην επικίνδυνη ή εύφλεκτη υπηρεσία αερίου, το αερισμένο αέριο μπορεί να συσσωρεύσει και να προκαλέσει τον προσωπικό τραυματισμό, το θάνατο, ή τη ζημία ιδιοκτησίας λόγω της πυρκαγιάς ή της έκρηξης. Αερίστε έναν ρυθμιστή στην επικίνδυνη υπηρεσία αερίου σε μια απομακρυσμένη, ασφαλή θέση μακρυά από τους αεραγωγούς εισαγωγής ή οποιαδήποτε επικίνδυνη περιοχή. Η γραμμή διεξόδων ή το άνοιγμα σωρών πρέπει να προστατευθεί από τη συμπύκνωση ή την απόφραξη.
Του Φίσερ υψηλού αερίου ρυθμιστών 627H πρότυπος ρυθμιστής αερίου ανοξείδωτου υλικός
