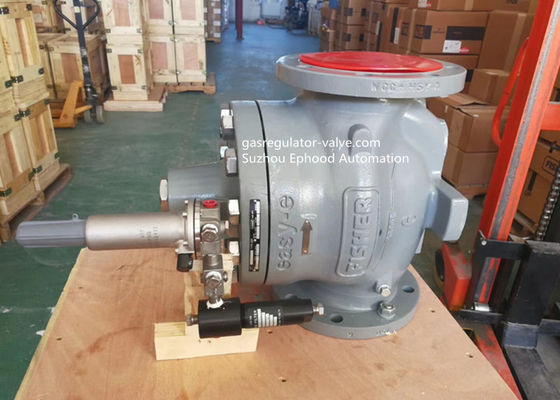

_EZR πρότυπος Φίσερ αέριο ρυθμιστής με 161EB πειραματικός βαλβίδα υψηλός ροήποσοστόχρήση Filed
Ο Emerson Φίσερ κάνει την πίεση σειράς EZR που μειώνει το ρυθμιστή
Το Φίσερ κάνει τον τύπο EZR πειραματικός-χρησιμοποιημένο, την πίεση που μειώνει το ρυθμιστή με σκοπό να δώσει την ακριβή, ομαλή, ήρεμη λειτουργία, σφιχτό shutoff, και τα μακρά ζωή, ακόμη και στη βρώμικη υπηρεσία. Η σειρά EZR μπορεί να εγκατασταθεί στις διάφορες εφαρμογές όπως η μετάδοση φυσικού αερίου/τα συστήματα διανομής, οι βιομηχανικές και εμπορικές εγκαταστάσεις. Ο τύπος EZROSX είναι διαθέσιμος με μια βρόντος-κλεισμένη συσκευή που παρέχει την προστασία υπερπίεσης ή/και υπό πίεση την προστασία με εντελώς να αποκλείσει τη ροή του αερίου στο προς τα κάτω σύστημα.
Δομικά υλικά
Κύρια βαλβίδα σειράς EZR
Σώμα: Χυτοσίδηρος, χάλυβας WCC, ή χάλυβας LCC
Καπό: LF2 χάλυβας
Δακτύλιος καπό: Ανοξείδωτο 416
Κλουβί: 15-5 ανοξείδωτο
Άνοιξη: Ψευδάργυρος-καλυμμένο χάλυβας ή ανοξείδωτο 17-7
Τοπ βούλωμα: 17-4 ανοξείδωτο
Κατώτατο βούλωμα: Ανοξείδωτο 416
Διηθητήρας κολπίσκων: Ανοξείδωτο 316
Shim αντικατάστασης διηθητήρων: 18-8 ανοξείδωτο
Διάφραγμα: Νιτρίλιο (NBR) ή Fluorocarbon (FKM)
O-Rings: Νιτρίλιο (NBR) ή Fluorocarbon (FKM)
Βαλμένο φλάντζα Locknut: Ψευδάργυρος-καλυμμένος χάλυβας
Εφεδρικά δαχτυλίδια: Polytetrafluoroethylene (PTFE)
Ανώτερο κάθισμα ανοίξεων: Ανοξείδωτο 416
Προστάτης και κάλυψη δεικτών: Πλαστικό
Μίσχος δεικτών: 303 ανοξείδωτο
Συναρμολόγηση δεικτών: Ανοξείδωτο 416
Βούλωμα δεικτών ταξιδιού: Ανοξείδωτο 416
Περιορισμένη περιποίηση
Ε-δαχτυλίδι: Χάλυβας άνθρακα
Restrictor πιάτο: Ανοξείδωτο 416
161EB πιλότοι σειράς για το ρυθμιστή βαλβίδων αερίου πίεσης του Φίσερ EZR
| Σώμα |
CF8M ανοξείδωτο |
| Περίπτωση άνοιξη |
CF8M ανοξείδωτο |
| Βούλωμα σώματος |
303 ανοξείδωτο |
| Άνοιξη ελέγχου |
Ψευδάργυρος-καλυμμένος χάλυβας |
| Βούλωμα βαλβίδων |
Νιτρίλιο (NBR) ή Fluorocarbon (FKM) |
| Βίδα ρύθμισης |
Ψευδάργυρος-καλυμμένος χάλυβας |
| Διάφραγμα |
Νιτρίλιο (NBR) ή Fluorocarbon (FKM) |
| Περιοριστής διαφραγμάτων |
303 ανοξείδωτο |
| O-Rings |
Νιτρίλιο (NBR) |
Περιγραφή για το ρυθμιστή αερίου EZR
Διαθέσιμες διαμορφώσεις
Δείτε τον πίνακα 1
Μεγέθη σώματος, υλικό, σύνδεση τελών και εκτίμηση πίεσης
Δείτε τον πίνακα 2
Μέγιστες πιέσεις κολπίσκων: Έκτακτη ανάγκη: 175 psig/12,1 φράζουν, λειτουργών: Δείτε τον πίνακα 3
Μέγιστη πίεση εξόδου:
Έκτακτη ανάγκη (περίβλημα): φραγμός 15 psig/1,0 Για να αποφύγει την εσωτερική ζημία μερών: 3 psig/0,21 φράζουν, διαφορικό επάνω από τη ρύθμιση πίεσης εξόδου
Σειρές πίεσης εξόδου
Ρυθμιστής: 3.5 μέσα. w.c 10 psig το /9 mbar σε 0,69 φραγμό βλέπουν τον πίνακα 4
Εσωτερική απόδοση ανακούφισης
Ικανότητες θερμοκρασίας: - 20 σε 150°F/-29 σε 66°C
Σύνδεση διεξόδων περίπτωσης άνοιξη
Εσωτερική ανακούφιση: 1 NPT
Ανακούφιση υψηλής ικανότητας: 21/2 NPT
Εξωτερική σύνδεση εγγραφής: 3/4 NPT
Κύρια μεγέθη σώματος βαλβίδων, μορφές σύνδεσης τελών, Max που αντέχουν την πίεση
| ΚΥΡΙΑ ΜΕΓΕΘΗ ΣΩΜΑΤΟΣ ΒΑΛΒΙΔΩΝ |
ΥΛΙΚΟ |
ΜΟΡΦΕΣ ΣΥΝΔΕΣΗΣ ΤΕΛΩΝ |
ΠΙΕΣΗ |
| NPT |
DN |
| 1 " *1», 2 " *1», 2 " *2» |
25*25, 50*25, 50*50 |
Χάλυβας WCC |
CL150RF |
20BAR |
| CL300RF |
52BAR |
| CL600RF |
103BAR |
Σειρές πίεσης εξόδου (έλεγχος) και χαρακτηριστικές ανάλογες ζώνες
| Τύπος |
Σειρά Presure εξόδου |
Ανάλογη ζώνη |
| PSI |
Φραγμός |
PSI |
Φραγμός |
161AY ή
161AYM |
6 έως 15 ίντσες w.c.
0,5 έως 1,2
1,2 έως 2,5
2,5 έως 4,5
4,5 έως 7 |
15 έως 37 mbar
0,03 έως 0,08
0,08 έως 0,17
0,17 έως 0,31
0,31 έως 0,48 |
1-ίντσα w.c.
1 ίντσα w.c.
0,5
0,5
0,5 |
3 mbar (2)
3 mbar (2)
0.03(2)
0.03(2)
0.03(2) |
161EB ή
161EBM |
5 έως 15
10 έως 40
30 έως 75
70 έως 140
130 έως 200
200 έως 350 |
0,35 έως 1,0
0,69 έως 2,8
2,1 έως 5,2
4,8 έως 10
9 έως 14
14 έως 24 |
0,5
0,5
0,6
1.3
1.5
3 |
0.03(2)
0.03(2)
0.04(2)
0.09(2)
0.10(2)
0.21(2) |
| 161EB |
30 έως 300 |
2,1 έως 20,7 |
6 |
0,41 |
