Τόπος καταγωγής: | Κατασκευασμένος στην Ιταλία |
Μάρκα: | Giuliani Anello |
Αριθμό μοντέλου: | MB100-6B |
Ποσότητα παραγγελίας min: | 2sets |
---|---|
Τιμή: | USD 850-900 Each Set |
Συσκευασία λεπτομέρειες: | Κάθε σύνολο που συσκευάζεται σε ένα χαρτοκιβώτιο |
Χρόνος παράδοσης: | 3work-ημέρες |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 50sets σε 7days |
Όνομα: | Ρυθμιστής πίεσης αλουμινίου Anello MB100 Giuliani | Ανώτατη πίεση κολπίσκων: | 1 BAR |
---|---|---|---|
Διήθηση: | 80-550 mbar | Κατάλληλος για το κατασκευασμένο αέριο: | Αέριο, φυσικό αέριο, LPG |
Σύνδεση DN25: | 4» τέλος φλαντζών | ΜΒ: | Ρυθμιστής πίεσης με την αποκλεισμένη βαλβίδα |
Επισημαίνω: | δύο επιπέδων ρυθμιστής πίεσης,Πίεση που μειώνει το ρυθμιστή,Ρυθμιστής πίεσης LPG Alu |

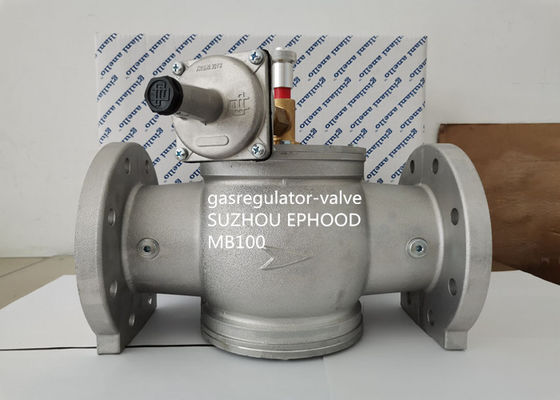

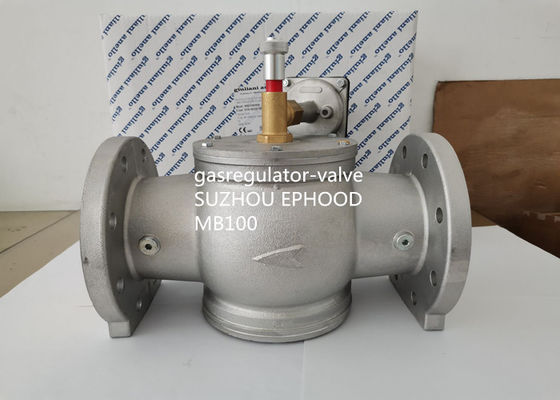

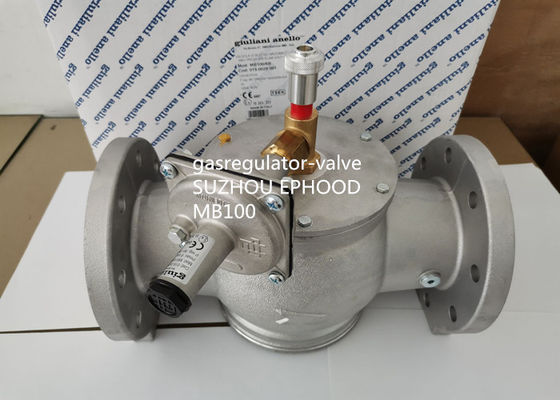

Γίνοντας ρυθμιστής πίεσης αλουμινίου giuliani της Ιταλίας anello με το ενσωματωμένο φίλτρο
MB100-6B
Εφαρμογή
Καύσιμα: και οι τρεις οικογένειες του αερίου (αέριο πόλεων, μεθάνιο, LPG) μη επιθετικά αέρια.
Τεχνικές προδιαγραφές
Σύνδεση: το περασμένο κλωστή EN 10226-1 UNI βαλμένο φλάντζα PN16 en1092-4
Μέγιστη πίεση κολπίσκων: 1 BAR (ΜΒ) φραγμός 6 (MB/6B)
Περιβαλλοντική θερμοκρασία: -10°C σε 60°C
Πίεση απάντησης: μπλε ελατήριο: 30 έως 120 mbar ουδέτερο ελατήριο: 80 έως 550 mbar
Ανώτατη θερμοκρασία επιφάνειας: 60°C
Υλικό: σώμα της βαλβίδας αλουμινίου και κάλυψη ελατήρια ανοξείδωτου και έμβολο ελέγχου Λαστιχένια καλάθι και O-ring NBR άλλο μέρος είναι από τον ορείχαλκο, αλουμίνιο και γαλβανισμένο χάλυβα.
Γενικές πληροφορίες
Οι μέγιστες αποκλεισμένες βαλβίδες βρόντου πίεσης στη σειρά ΜΒ και MB/6B είναι συσκευές ασφάλειας που κρατιούνται ανοικτές υπό τους κανονικούς όρους εργασίας χάρι σε έναν αυτόματο μηχανισμό που προκαλείται επάνω
με το χέρι επανεξοπλίζοντας. Εάν η αποκλεισμένη ολομέλεια ανιχνεύει μια πίεση κολπίσκων μεγαλύτερη από την αξία alibration, απελευθερώνει τη συσκευή περάτωσης που σταματά τη ροή αερίου.
Επανεξοπλισμός
Αυτές οι βαλβίδες επανεξοπλίζονται απλώς κοντά παραδίδουν τη διαταγή να είναι σε θέση να ελέγξουν και να καθαρίσουν τις αιτίες της έκτακτης ανάγκης. Για να βοηθήσουν τον επανεξοπλισμό, όλα τα βαλμένα φλάντζα πρότυπα είναι εξοπλισμένα με μια διπλή καρφίτσα πυλών, η οποία αποτρέπει να πρέπει να κατασκευαστούν οι παρακάμψεις στη διοχέτευση με σωλήνες μεταξύ της βαλβίδας προς τα πάνω και προς τα κάτω. Για να επανεξοπλίσετε τις βαλβίδες με τη διπλή καρφίτσα πυλών τις οδηγίες που εσωκλείονται ακολουθήστε μέσα στο πακέτο, ενώ για την περασμένη κλωστή σειρά, η οποία έχει μόνο μια πύλη
η καρφίτσα, τραβά απλά το εξόγκωμα αλουμινίου επάνω από το μανίκι βαλβίδων.
Βαθμολόγηση
1. Έλεγχος ότι όλες οι χρησιμότητες είναι κλειστές.
2. Αργά ανοίξτε τη on/off βαλβίδα προς τα πάνω του συστήματος.
3. Αυξήστε την αποκλεισμένη πίεση με τη στροφή της κατάλληλης βίδας ρύθμισης.
4. Ανοίξτε τη βαλβίδα με την ακολουθία της διαδικασίας επανεξοπλισμού εάν οι περίβολοι βαλβίδων πάλι, αυξάνουν την αποκλεισμένη πίεση πάλι.
5. Αυξήστε την πίεση εξόδου ρυθμιστών έως ότου απέκλεισε το σύνολο την αξία. Εάν αυξάνοντας το ρυθμιστή η πίεση, η αποκλεισμένη βαλβίδα προκαλείται, αυξήστε την αποκλεισμένη πίεση έως ότου επανεξοπλίζεται η βαλβίδα.
6. Αργά μειώστε την αποκλεισμένη πίεση έως ότου προκαλείται η βαλβίδα.
7. Αποκαταστήστε την αρχική πίεση εξόδου ρυθμιστών.
8. Βίδα στα πλαστικά καλύμματα ασφάλειας στις βίδες που ρυθμίζουν το ρυθμιστή και την αποκλεισμένη βαλβίδα.
Συντήρηση
Οι αποκλεισμένες βαλβίδες δεν απαιτούν οποιαδήποτε ειδική συντήρηση. Σε περίπτωση ελαττώματος, τρέξτε μια γενική εξέταση και μια σχετική δοκιμή στην περιοχή. Περιοδικά ελέγξτε την αποδοτικότητα εργασίας του ολόκληρου συστήματος ασφάλειας με την αύξηση της πίεσης ρυθμιστών έως ότου προκαλείται η αποκλεισμένη βαλβίδα. Εάν η βαλβίδα πρέπει να αποσυντεθεί για οποιοδήποτε λόγο, σιγουρευτείτε ότι δεν υπάρχει καμία πίεση στο κύκλωμα.
Πρότυπο |
Αριθμός μερών |
Περιγραφή |
Τέλος |
---|---|---|---|
FGDR32 | 009.0223.101 | Με το ουδέτερο ελατήριο 10-25 mbar | 11/4» |
FGDR32 | 009.0223.102 | Με το πράσινο ελατήριο 5-15 mbar | 11/4» |
FGDR32 | 009.0223.103 | Με το ιώδες ελατήριο 20-70 mbar | 11/4» |
FGDR32 | 009.0223.104 | Με το καφετί ελατήριο 65-130 mbar | 11/4» |
FGDR32 | 009.0223.106 | Με το άσπρο ελατήριο 120-250 mbar | 11/4» |
FGDR32 | 009.0223.107 | Με το μαύρο ελατήριο 240-350 mbar | 11/4» |
Εγκατάσταση
Οι μέγιστες αποκλεισμένες βαλβίδες ΜΒ βρόντου πίεσης - MB/6B προσαρμόζεται στην οδηγία 2014/34/UE (ATEX) στην ομάδα ΙΙ κατηγορία 2G και στην ομάδα ΙΙ, κατηγορία 2$ος ως τέτοια είναι κατάλληλοι για
εγκατάσταση στις ζώνες 1 και 21 και, ακόμα περισσότερο, στις ζώνες 2 και 22 όπως ταξινομείται στην περίφραξη Ι της οδηγίας 99/92/ΕΚ.
Οι αποκλεισμένες βαλβίδες που περιγράφονται εδώ δεν είναι κατάλληλες για τη χρήση στις ζώνες 0 και 20 όπως καθορίζονται στην οδηγία 99/92/ΕΚ. Για να καθορίσετε τα προσόντα και την επέκταση των επικίνδυνων ζωνών, δείτε το τυποποιημένο EN 60079-10. Εάν εγκατεστημένη και διατηρημένη σύμφωνα με τους όρους και τις οδηγίες που δίνονται στο εσωκλειόμενο τεχνικό εγχειρίδιο, η αποκλεισμένη βαλβίδα δεν είναι μια πηγή συγκεκριμένου κινδύνου.
Ιδίως, υπό τους κανονικούς λειτουργούντες όρους, η συσκευή δεν εκπέμπει τις εύφλεκτες ουσίες όπως για να παραγάγει μια εκρηκτική ατμόσφαιρα. Η αποκλεισμένη ολομέλεια έχει μια μεμβράνη εργασίας και μια μεμβράνη ασφάλειας εάν η μεμβράνη εργασίας σπάζει, η μεμβράνη ασφάλειας εγγυάται τη εκπομπή καυσαερίων με το ποσοστό ροής όχι υψηλότερο από 30 dm3/h.
Μια συνεχής εκρηκτική ατμόσφαιρα ικανή να παραγάγει μια επικίνδυνη ζώνη 0 εκπέμπεται απλώς σε περίπτωση και τις δύο μεμβράνες σπάζει ταυτόχρονα. Σε περίπτωση η βαλβίδα εγκαθίσταται
η τηλεκατευθυνόμενη ή κακώς αερισμένη θέση, όλες οι απαραίτητες προφυλάξεις πρέπει να ληφθεί για να αποτρέψει τη βαλβίδα από την ύπαρξη η αιτία μιας ζώνης 0. Παραδείγματος χάριν, το αποκλεισμένο διάλειμμα ολομέλειας μπορεί να καθοδηγηθεί έξω μέσω ενός σωλήνα χαλκού που συνδέεται με την περασμένη κλωστή τρύπα G1/8» με την αφαίρεση του dustproof ορείχαλκου ΚΑΠ.
Η θέση συνελεύσεων είναι αδιάφορη στην οριζόντια διοχέτευση με σωλήνες, μην τοποθετήστε το επανεξοπλίζοντας εξόγκωμα βαλβίδων που αντιμετωπίζει κάτω. Οι ακόλουθες οδηγίες πρέπει να ακολουθηθούν: μην μετακινήστε με μοχλό στο μανίκι κατά τη συγκέντρωση της βαλβίδας εξασφαλίστε ότι η διοχέτευση με σωλήνες ευθυγραμμίζεται καλά και ότι δεν υπάρχουν κανένας παρεμπόδιση ή ρύπος μέσα παρατηρήστε την κατεύθυνση ροής όπως φαίνεται από το βέλος που τυπώνεται στο σώμα βαλβίδων ελέγξτε ότι όλες η πίεση, η τάση, οι παράμετροι θερμοκρασίας κ.λπ. συμμορφώνονται με μην εγκαταστήστε τη βαλβίδα σε επαφή με τους επικονιασμένους τοίχους μην εμποδίστε ή μην εμποδίστε με κάθε τρόπο το κτύπημα του επανεξοπλίζοντας εξογκώματος, δεδομένου ότι η περάτωση δεν μπορεί να εγγυηθεί εγκαταστήστε ένα κατάλληλο αέριο προς τα πάνω της βαλβίδας. Η αποκλεισμένη βαλβίδα πρέπει να εγκατασταθεί προς τα πάνω του ρυθμιστή πίεσης. Η έξοδος ώθησης (περασμένη κλωστή τρύπα G1/8») στην ολομέλεια πρέπει να συνδεθεί μέσω του σωλήνα χαλκού, με τη διάμετρο τουλάχιστον 4 χιλ., προς τα κάτω του ρυθμιστή σε μια απόσταση από το ρυθμιστή 5 χρόνων η διάμετρος του σωλήνα.
