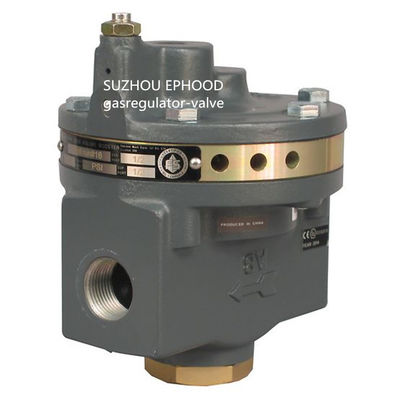

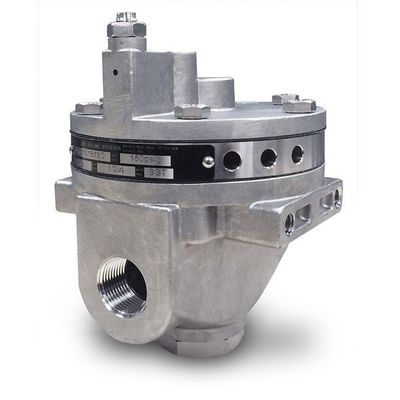

Βαλβίδα αερίου του Φίσερ αργιλίου 2625 Positioner ενισχυτών όγκου 2625NS παραγωγή

Φίσερ 2625 ενισχυτές όγκου 2625NS

Το Φίσερ 2625 ενισχυτές όγκου σειράς χρησιμοποιείται από κοινού με positioner σε μια throttling βαλβίδα ελέγχου για να αυξήσει την ταχύτητα κτυπήματος. Το 2625NS είναι μια πυρηνική έκδοση υπηρεσιών και χρησιμοποιεί τα elastomeric συστατικά που αντιστέκονται καλύτερα τα υψηλής θερμοκρασίας και περιβάλλοντα ακτινοβολίας. Τα 2625 και το 2625SST πιστοποιούνται για τη χρήση ενοργανωμένες στις ασφάλεια εφαρμογές συστημάτων ($sis). Η πιστοποίηση είναι από το exida συμβουλευτικός LLC, έναν σφαιρικό προμηθευτή της λειτουργικής ασφάλειας και την ασφάλεια συστημάτων ελέγχου.

Ο ενισχυτής ενσωματώνει σταθερός deadband, μαλακή κατασκευή καθισμάτων, και ένας ακέραιος περιορισμός παράκαμψης για να αποβάλει positioner τα προβλήματα κορεσμού που μπορούν να εμφανιστούν με τους ενισχυτές όγκου που δεν έχουν αυτά τα χαρακτηριστικά γνωρίσματα. Ρύθμιση του ακέραιου περιορισμού παράκαμψης

είναι απαραίτητος για τη σταθερότητα συστημάτων. Αυτή η ρύθμιση δεν έχει επιπτώσεις στο deadband του ενισχυτή όγκου, αλλά επιτρέπει στη βαλβίδα ελέγχου για να ανταποκριθεί στις μικρές αλλαγές σημάτων εισαγωγής χωρίς θυσία της ακρίβειας σταθερού κράτους. Επιτρέπει επίσης στον ενισχυτή για να παραδώσει την παραγωγή μεγάλης ποσότητας για γρήγορα να κτυπήσει όταν μεγάλες, γρήγορες αλλαγές σημάτων εισαγωγής εμφανίζεται.

Ο ενισχυτής όγκου χρησιμοποιείται για να βελτιώσει την ταχύτητα κτυπήματος. Εάν ο έλεγχος βαλβίδων ακρίβειας απαιτείται, η χρήση positioner συστήνεται. Εάν ο ενισχυτής όγκου πρόκειται να χρησιμοποιηθεί μόνο με έναν ενεργοποιητή, γιατί σε ‐ από τον έλεγχο, τον ακέραιο περιορισμό παράκαμψης στον ενισχυτή πρέπει να κλείσουν (γυρισμένος πλήρως δεξιόστροφα).

Οι συνδετήρες και η διοχέτευση με σωλήνες μπορούν να εγκατασταθούν με είτε τον ενισχυτή όγκου 2625 είτε 2625NS για τη διαγνωστική δοκιμή.

Τα 2625 πιστοποιούνται για τη χρήση ενοργανωμένες στις ασφάλεια εφαρμογές συστημάτων ($sis). Η πιστοποίηση είναι από το exida συμβουλευτικός LLC, έναν σφαιρικό προμηθευτή της λειτουργικής ασφάλειας και την ασφάλεια συστημάτων ελέγχου. Η πιστοποίηση $sis προσδιορίζεται στο προϊόν από μια ετικέτα που επισυνάπτεται στην κατοικία ower.

Προδιαγραφές

Σειρές πίεσης ανεφοδιασμού

Όταν χρησιμοποιείται από κοινού με positioner ή άλλο πνευματικό εξάρτημα, διοχετεύστε με σωλήνες πάντα positioner και τον ενισχυτή όγκου με έναν κοινό ανεφοδιασμό μέσω ενός ρυθμιστή του Φίσερ 67D, 67DR, ή 95H. Ένα φίλτρο υψηλής ικανότητας, όπως το Φίσερ 262K, πρέπει να εγκατασταθεί στη γραμμή προμήθειας στο ρυθμιστή. Η πίεση ανεφοδιασμού δεν πρέπει επίσης να υπερβεί τη μέγιστη εκτίμηση πίεσης του ενεργοποιητή. Οι κατασκευές είναι διαθέσιμες σε δύο μέγιστες σειρές ανεφοδιασμού. Όταν χρησιμοποιείται κανονικά με τους ενεργοποιητές διαφραγμάτων: Μέχρι 2,8 φράζουν (40 psig) όταν χρησιμοποιείται κανονικά με τους ενεργοποιητές εμβόλων: Φραγμός μέχρι 10,3 (150 psig)

Πίεση σημάτων εισαγωγής

Positioner παραγωγή

Μέγιστη πίεση σημάτων εισαγωγής

10.3 φραγμός (150 psig)

Σταθερή αναλογία πίεσης παραγωγής εισαγωγής ‐ σε ‐

Ένας προς ένα

Ονομαστικό Deadband

Τα τοις εκατό Positioner της παραγωγής εκτείνονται (1):

λιμένας εξάτμισης 2,4 χιλ. (0,094 ίντσα): 2%

λιμένας εξάτμισης 9,5 χιλ. (0,375 ίντσα): 3.5%

λιμένας εξάτμισης 12,7 χιλ. (0,5 ίντσες): 5%
