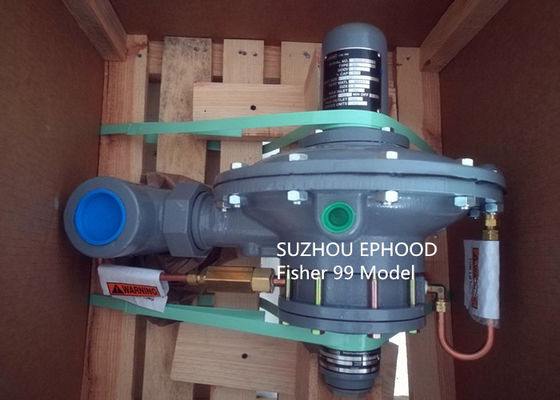

Ρυθμιστής 99 αερίου του Φίσερ συνήθειας πίεση που μειώνει το ρυθμιστή με πειραματικό

Ρυθμιστής 99 αερίου του Emerson Φίσερ πρότυπη πίεση που μειώνει το ρυθμιστή


Εισαγωγή

Ο τύπος 99 ρυθμιστές αερίου παρέχει μια ευρεία ικανότητα για τις ελεγχόμενες σειρές και τις ικανότητες πίεσης σε μια ευρεία ποικιλία των βιομηχανικών, και εμπορικών εφαρμογών διανομής.

Ένας τύπος 99 ρυθμιστής έχει τους τύπους 61L, 61LE, και 61LD (χαμηλή πίεση) Τύπος 61H (υψηλή πίεση) ή πειραματικός τύπων 61HP (πρόσθετη υψηλή πίεση) ολοκληρωτικά τοποθετώ στο περίβλημα ενεργοποιητών όπως φαίνεται στον τύπο 99 σχήματος 1.The το ρυθμιστή μπορεί να χειριστεί μέχρι 1000 psig/69,0 την πίεση κολπίσκων φραγμών (ο 1000 psig/69,0 φραγμός ρυθμιστής απαιτεί έναν πειραματικό ρυθμιστή ανεφοδιασμού τύπων 1301F και ένας τύπος H110 σκάει την ανακουφιστική βαλβίδα).

Χαρακτηριστικά γνωρίσματα και οφέλη

• Ευρεία ποικιλία των εφαρμογή-φυσικών συστημάτων διανομής αερίου, εφοδιασμός υγραερίου στους βιομηχανικούς λέβητες, τους φούρνους, τους φούρνους, τους αναμίκτες, την υπηρεσία αέρα εγκαταστάσεων, το οξυγόνο και την υπηρεσία αμμωνίας, και τα μεγάλα εμπορικά ιδρύματα όπως τα εμπορικά κέντρα και τα σχολεία.

• Υψηλές πιέσεις κολπίσκων ακρίβεια-συντηρήσεων σταθερές στον προς τα κάτω εξοπλισμό με ακριβώς να ελέγξει τις πιέσεις συστημάτων διανομής στα ευρέως ποικίλα ποσοστά ροής και τις πιέσεις ανεφοδιασμού για τη μέγιστη αποδοτικότητα και την καλύτερη λειτουργία, ή με την εξάλειψη της ανάγκης για πίεση-τους μετρητές με το κράτημα μιας σταθερής πίεσης στον κολπίσκο μετρητών.

• Καμία ατμοσφαιρική πίεση ξέβαμμα-φόρτωσης δεν αιμορραγεί προς τα κάτω μέσω πειραματικού μέσω της προς τα κάτω γραμμής ελέγχου. Καμία φλεβοτομία δεν εμφανίζεται όταν αποκλείεται ο ρυθμιστής.

• Μπορέστε να χειριστείτε τον υψηλό κολπίσκο πίεση-επάνω 1000 psig/69,0 πιέσεις κολπίσκων φραγμών

(ο 1000 psig/69,0 φραγμός ρυθμιστής απαιτεί έναν πειραματικό ρυθμιστή ανεφοδιασμού τύπων 1301F και ένας τύπος H110 σκάει την ανακουφιστική βαλβίδα).

• Εύκολα τροποποιημένοι για την ειδική υπηρεσία, οι τύποι 61L και τα πειραματικά μέρη ηλεκτρονόμων 61H μπορούν να αντικατασταθούν με τα ειδικά στόμια και τα ελατήρια για το γρήγορο άνοιγμα, γρήγορα το κλείσιμο, ή τις εφαρμογές ελέγχου.

• Το σφιχτό shutoff-βαρύ κύριο ελατήριο ρολογιού που λειτουργεί μέσω ενός μοχλού παρέχει μια υψηλή δύναμη φόρτωσης καθισμάτων για σφιχτό shutoff.

Διαθέσιμη κατασκευή

Τύπος 99L: Τύπος 99 με τον τύπο 61L πειραματικό που έχει 2 ίντσες w.c 20 psig/5 mbar στη σειρά πίεσης 1,4 φραγμών.

Τύπος 99LD: Τύπος 99 με τον τύπο 61LD πειραματικό που έχει μια στενότερη ανάλογη ζώνη από το σταθεράς μορφής 61L πειραματικό.

Τύπος 99LE: Τύπος 99 με τον τύπο 61LE πειραματικό που έχει μια ευρύτερη ανάλογη ζώνη από το σταθεράς μορφής 61L πειραματικό.

Τύπος 99H: Τύπος 99 με τον τύπο 61H πειραματικό που έχει 10 έως 65 psig/0,69 έως 4,5 πίεση τη σειρά.

Τύπος 99HP: Τύπος 99 με τον τύπο 61HP πειραματικό που

έχει 35 έως 100 psig/2,4 έως 6,9 πίεση τη σειρά.

Μορφές σύνδεσης μεγέθους σώματος και τελών

ΣΏΜΑ NPS 2/DN 50 ΜΕ NPT, ΓΦ CL125, CL150 RF,

CL250 RF, συνδέσεις τελών CL300 RF

Μέγιστος - επιτρεπόμενη πίεση κολπίσκων (1)

160 psig/11,0 φράζουν: Τύπος 61LD πειραματικός

400 psig/27,6 φράζουν: Τύποι 61L, πιλότοι 61LE, και 61H

1000 psig/69,0 φράζουν: Τύπος 61HP πειραματικός, μαζί με

Πειραματικοί ρυθμιστής και τύπος H110 ανεφοδιασμού τύπων 1301F

η ανακουφιστική βαλβίδα (1/2-ίντσα/13 χιλ. στομίων μόνο) βλέπει τον πίνακα 3

Μέγιστη πειραματική πίεση περίπτωσης ανοίξεων για

Φόρτωση πίεσης (1) (2)

Τύποι 61L, 61LD και 61LE: φραγμός 50 PSI/3,4

με τον ειδικό χάλυβα που κλείνει την ΚΑΠ

Τύποι 61H και 61HP: φραγμός 100 PSI/6,9

Σειρές πίεσης εξόδου

Δομικά υλικά

Περίβλημα ενεργοποιητών: Χυτοσίδηρος

Πειραματική περίπτωση σώματος και ανοίξεων: Χυτοσίδηρος

Διάφραγμα ενεργοποιητών: Νιτρίλιο (NBR) ή

Fluorocarbon (FKM)

Ανώτερο και χαμηλότερο πειραματικό διάφραγμα

Τύποι 61L και 61H: Νιτρίλιο (NBR) ή Fluorocarbon (FKM)

Τύπος 61HP: Νεοπρένιο (χρώμιο) ή Fluorocarbon (FKM)

Κύριο σώμα βαλβίδων

400 psig/27,6 φράζουν: Χυτοσίδηρος ή χάλυβας WCC

1000 psig/69,0 φράζουν: Χάλυβας WCC

Μέρη περιποίησης μετάλλων για το κύριο σώμα βαλβίδων

400 psig/27,6 φράζουν: Ορείχαλκος ή ανοξείδωτο

1000 psig/69,0 φράζουν: Ανοξείδωτο

Καθίσματα ελαστομερούς για το κύριο σώμα βαλβίδων

Νεοπρένιο (χρώμιο), νιτρίλιο (NBR), Fluorocarbon (FKM)

Νάυλον (PA), ή Polytetrafluoroethylene (PTFE)

Μέρη περιποίησης μετάλλων για πειραματικό: Χάλυβας, ανοξείδωτο,

Χυτοσίδηρος, αργίλιο, ορείχαλκος, ή ψευδάργυρος

Καθίσματα ελαστομερούς για πειραματικό: Νιτρίλιο (NBR)

ή Fluorocarbon (FKM)

Πειραματικά στολίσματα

Τύπος 61L: Νεοπρένιο (χρώμιο)

Τύποι 61H και 61HP: Σύνθεση

O-Rings: Νιτρίλιο (NBR) ή Fluorocarbon (FKM)

P590 φίλτρο σειράς

Τύπος p594-1: Ορείχαλκος

Τύπος p593-1: Αργίλιο

Αναπληρώσιμο φίλτρο: Κυτταρίνη

Σωλήνωση και συναρμολογήσεις

Σωλήνωση χαλκού ή ανοξείδωτου και ορείχαλκος, χάλυβας,

ή συναρμολογήσεις ανοξείδωτου

Πειραματικός ρυθμιστής ανεφοδιασμού τύπων 1301F

Περίπτωση σώματος και ανοίξεων: Ορείχαλκος

Δίσκος βαλβίδων: Νάυλον (PA)/PTFE

Στόλισμα: Νεοπρένιο (χρώμιο)

Μέρη περιποίησης μετάλλων: Ορείχαλκος ή ανοξείδωτο

Ο τύπος H110 σκάει την ανακουφιστική βαλβίδα

Σώμα: Ορείχαλκος

Δίσκος: Νιτρίλιο (NBR)

Άνοιξη: Ανοξείδωτο

Πίνακας 1. Σειρές πίεσης εξόδου
