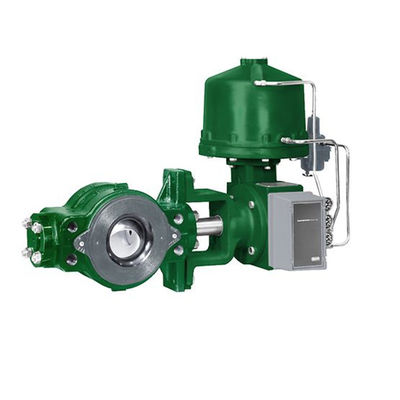

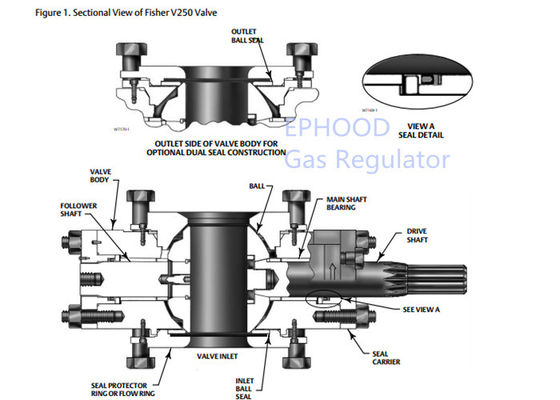

Η περιστροφική βαλβίδα ελέγχου σφαιρών ‐ V250 γεια σχεδιάζεται για βαρέων καθηκόντων throttling και σε ‐ από τις εφαρμογές. Ανάλογα με το μέγεθος, αυτή η βαλβίδα εγκαθιστά μεταξύ δύο CL600 ή των φλαντζών σωληνώσεων CL900. Η βαλβίδα V250 είναι διαθέσιμη με μια ενιαία σφραγίδα σφαιρών, ένα δαχτυλίδι ροής, ή μια διπλή κατασκευή σφραγίδων ‐. Οι ενιαίες κατασκευές σφραγίδων ‐ χρησιμοποιούνται στις σφιχτές shutoff εφαρμογές η κατασκευή δαχτυλιδιών ροής μπορεί να ικανοποιήσει τις απαιτήσεις υψηλότερης θερμοκρασίας. Η διπλή κατασκευή σφραγίδων ‐, με μια σφραγίδα στις ενάρξεις κολπίσκων και εξόδου, χρησιμοποιείται στις αμφίδρομες shutoff ροής ‐ εφαρμογές. Η βαλβίδα σφαιρών ‐ V250 γεια χρησιμοποιείται χαρακτηριστικά για τις throttling και ελεγχόμενες εφαρμογές ροής στις γραμμές μετάδοσης αερίου, τη διανομή αερίου, ή τις υγρές σωληνώσεις.

Χαρακτηριστικά γνωρίσματα

1.  Η υψηλή πτώση ικανότητα-που εξαρτάται από την κατασκευή, μια βαλβίδα V250 είναι ικανή ενός μέγιστου διαφορικού στατικής πίεσης του φραγμού 103 (1500 PSI) σε 82°C (180°F) για CL600, και του φραγμού 155 (2250 PSI) για τις κατασκευές CL900 38°C (100°F) για το χάλυβα LCC και CF8M (ανοξείδωτο 316).
2.  Αποδοτική λειτουργία-εκλεπτυμένη πολυγώνων ‐ σύνδεση άξονων σφαιρών ‐ σε ‐ (δείτε το σχήμα 4) και στερεωμένη αυλάα σύνδεση ενεργοποιητών (δείτε το σχήμα 5) αφαιρεί τη χαμένη κίνηση ή deadband από το τραίνο κίνησης για τις throttling εφαρμογές ελέγχου.
3.  Το άριστο έλεγχος-μειωμένο ροή σχέδιο λιμένων σφαιρών παρέχει ένα τροποποιημένο ίσο χαρακτηριστικό ροής ποσοστού και ένα άριστο χαρακτηριστικό απάντησης.
4.  Το σφιχτό shutoff-Shutoff με τη σφραγίδα σφαιρών V250 είναι 0,0001 τοις εκατό της μέγιστης ικανότητας.
5.  Η μεγαλύτερη κατασκευή βαλβίδων σφαιρών ικανότητα-V250 προσφέρει τις μεγαλύτερες ικανότητες από τις συμβατικές βαλβίδες σφαιρών και για τα συμπιέσιμα και ασυμπίεστα ρευστά.
6.  Τα ξινά ικανότητα-υλικά υπηρεσιών είναι διαθέσιμα για τις εφαρμογές που χειρίζονται την ξινή υπηρεσία. Αυτά τα υλικά συμμορφώνονται με τις απαιτήσεις του NACE MR0175 ‐ το 2002.
7.  Η μακροχρόνια ζωή-πίεση ‐ υπηρεσιών ισορρόπησε το σχέδιο άξονων κίνησης με τα ευθυγραμμισμένα ‐ ρουλεμάν PTFE και βοηθημένη ρύθμιση σφράγισης άξονων πίεσης η ‐ προβλέπει μακρά ζωή της αξιόπιστης υπηρεσίας.
8.  Η ελάχιστες σφαίρα κομματιού συντήρηση-δύο ‐ και η συνέλευση άξονων επιτρέπουν την πλήρη εξέταση περιποίησης η αντικατάσταση μερών περιορίζεται στο ελάχιστο.
9.  Άριστος περιβαλλοντικός το ικανότητα-προαιρετικό ζωντανό φορτωμένο σύστημα συσκευασίας σχεδιάζεται με τις πολύ ομαλές επιφάνειες άξονων και τη ζωντανή φόρτωση για να παρέχει την άριστη σφράγιση.

Διαθέσιμη διαμόρφωση

Συνέλευση βαλβίδων σφαιρών Flangeless με την ενιαία σφραγίδα σφαιρών, το δαχτυλίδι ροής, ή τη διπλή σφραγίδα σφαιρών

Μεγέθη σώματος βαλβίδων και μορφές σύνδεσης τελών

NPS 4 μέχρι 12 flangeless βαλβίδες που διατηρήθηκαν από τα μπουλόνια φλαντζών γραμμών και που είχαν ως σκοπό να εγκαταστήσουν μεταξύ CL600 ή CL900 αύξησε τις κοινές φλάντζες τύπων προσώπου ‐ ή δαχτυλιδιών ‐ (ASME B16.5) NPS 16 μέχρι 24 flangeless βαλβίδες που διατηρήθηκαν από τα μπουλόνια φλαντζών γραμμών και σχεδιασμένος για να εγκαταστήσει μεταξύ CL600 αύξησε τις κοινές φλάντζες τύπων προσώπου ‐ ή δαχτυλιδιών ‐ (ASME B16.5)

Μέγιστη πίεση κολπίσκων

NPS 4 μέχρι 12 σύμφωνα με CL600 ή CL900 (ASME B16.34) NPS 16 μέχρι 24 σύμφωνα με CL600 (ASME B16.34)

Μέγιστος - επιτρεπόμενη Shutoff πτώση πίεσης

Ενιαία σφραγίδα ‐ και διπλή κατασκευή σφραγίδων ‐: Δείτε το σχήμα 2.

Κατασκευή δαχτυλιδιών ροής: Περιορισμένος από την εκτίμηση θερμοκρασίας πίεσης ‐ του σώματος βαλβίδων

Shutoff ταξινόμηση

Ενιαία σφραγίδα ‐ και διπλές κατασκευές σφραγίδων ‐: 0,0001% της μέγιστης κατασκευής δαχτυλιδιών ροής ικανότητας βαλβίδων (λιγότερο από 1% της κατηγορίας IV, ANSI/FCI 70 ‐ 2 και του IEC 60534 ‐ 4): 1% της μέγιστης ικανότητας βαλβίδων
