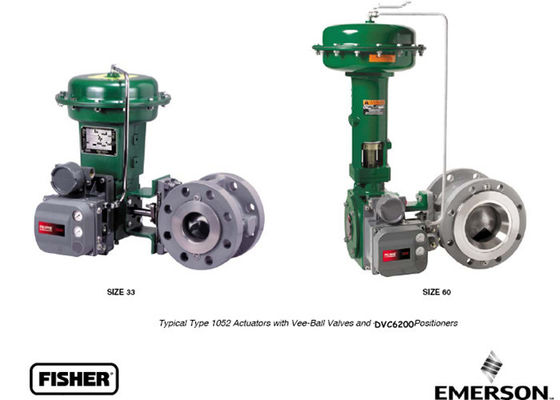

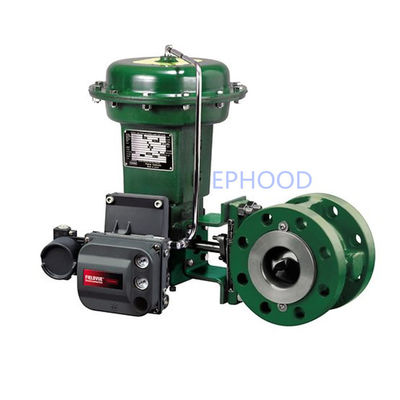

Φίσερ 1052 ενεργοποιητής βαλβίδων επιστροφής διαφραγμάτων ανοίξεων, περιστροφικός ενεργοποιητής διαφραγμάτων

Φίσερ 1052 περιστροφικός ενεργοποιητής επιστροφής διαφραγμάτων ανοίξεων

Το Φίσερ 1052 περιστροφικοί ενεργοποιητές ελατήριο-επιστροφής διαφραγμάτων ενεργοποιεί τις αυλάες περιστροφικές βαλβίδες άξονων και είναι κατάλληλο για τη on/off ή throttling υπηρεσία. Σχεδιασμένος για την εύκολη εγκατάσταση μιας ευρείας σειράς των επιλογών: οι διακόπτες ορίου, οι διακόπτες εντοπισμού, positioners, και το εγχειρίδιο αγνοούν.

Η αρχική διαφορά μεταξύ αυτών των ενεργοποιητών είναι ότι ο ενεργοποιητής 1052 έχει ένα διαγραμμιστή άνοιξη που σημαίνει ότι μπορεί να χρησιμοποιηθεί με ή χωρίς positioner, ανάλογα με τις απαιτήσεις υπηρεσιών. Ο ενεργοποιητής 1051, στη throttling υπηρεσία, είναι κανονικά εξοπλισμένος με positioner βαλβίδων. Αναφερθείτε στα χωριστά δελτία για τις πληροφορίες βαλβίδων και positioner.

Και οι δύο τύποι ενεργοποιητών σχεδιάζονται για την εύκολη εγκατάσταση μιας ευρείας σειράς των επιλογών: οι διακόπτες ορίου, οι διακόπτες εντοπισμού, positioners, και το εγχειρίδιο αγνοούν. Η δυνατότητα εφαρμογής επιλογής ποικίλλει με το μέγεθος ενεργοποιητών. Αναφερθείτε στον πίνακα και τον πίνακα 4 προδιαγραφών για

πληροφορίες σχετικά με τη δυνατότητα εφαρμογής και τις προδιαγραφές επιλογής.

Χαρακτηριστικά γνωρίσματα

Εφαρμογής οι ενεργοποιητές ευελιξία-τύπων 1051 και 1052 περιστροφικοί είναι διαθέσιμοι με την απο:τυγχάνω-ανοικτή ή απο:τυγχάνω-στενή κατασκευή και μπορούν να τοποθετηθούν σε οποιεσδήποτε από τέσσερις τοποθετώντας θέσεις ενεργοποιητής-βαλβίδων. Για να τοποθετήσει τις θέσεις. Αυτοί οι ενεργοποιητές μπορούν να τοποθετηθούν σε μια ευρεία σειρά των βαλβίδων Fisher_ (ύφος Φ ή μοντάρισμα Γ), ή να χρησιμοποιηθούν με άλλο εξοπλισμό (ύφος Χ ή μοντάρισμα J).

Οι ελάχιστοι νεκροί ταινία-ξεχωρίζουν τον κοινό σύνδεσμο με τον αυλάκ και στερεωμένο μοχλό ελαχιστοποιούν τη χαμένη κίνηση και βελτιώνουν την ακρίβεια ελέγχου.

Η μακροχρόνια ζωή-τραχιά κατασκευή υπηρεσιών παρέχει τη σταθερότητα, αντίσταση διάβρωσης, και

προστασία από την παραμόρφωση εάν εμφανιζόταν over-pressurization.

Ο σύνδεσμος ασφάλεια-ενεργοποιητής-βαλβίδων εσωκλείεται εντελώς, όμως η ρύθμιση συσκευασίας βαλβίδων παραμένει προσιτή χωρίς αφαίρεση οποιωνδήποτε μερών. Για την ασφάλεια κατά τη διάρκεια της αποσύνθεσης, άνοιξη

η συμπίεση ελέγχεται σχετικά με τον τύπο 1051 τον ενεργοποιητή. Ο τύπος 1052 ενεργοποιητής έχει ένα εξωτερικά προσιτό διαγραμμιστή άνοιξη για να ανακουφίσει τη συμπίεση άνοιξη.

Διαθέσιμες διαμορφώσεις

Τύπος 1051: Για τη on-off υπηρεσία ή για throttling

Τύπος 1052: Για τη on-off υπηρεσία χωρίς positioner ή για τις throttling υπηρεσίες με ή χωρίς

positioner.

Άμεσα ενεργών: Η αυξανόμενη πίεση φόρτωσης επεκτείνει τη ράβδο διαφραγμάτων από το βαρέλι άνοιξη.

Μεγέθη ενεργοποιητών

Τύπος 1051: Μέγεθος 33, μέγεθος 40, και μέγεθος 60

Τύπος 1052: Μέγεθος 20, μέγεθος 33, μέγεθος 40, μέγεθος 60, και μέγεθος 70

Τυποποιημένες σειρές πίεσης διαφραγμάτων

Μεγέθη 20 και 60: 0 έως 1,2 φράζουν (0 έως 18 psig), 0 έως 2,3 φράζουν (0 έως 33 psig), και φραγμός 0 έως 2,8 (0 έως 40 psig)

Μεγέθη 33 και 40: 0 έως 1,2 φράζουν (0 έως 18 psig), 0 έως 2,3 φράζουν (0 έως 33 psig),

0 έως 2,8 φράζουν (0 έως 40 psig), και φραγμός 0 έως 3,8 (0 έως 55 psig)

Μέγεθος 70: 0 έως 2,3 φράζουν (0 έως 33 psig), 0 σε 2.8bar (0 έως 40 psig), και το φραγμό 0 έως 3,8

(0 έως 55 psig)

Μέγιστο διάφραγμα που ταξινομεί την πίεση

Μέγεθος 20: φραγμός 3,4 (50 psig)

Μέγεθος 33: φραγμός 3,8 (55 psig)

Μέγεθος 40: φραγμός 4,5 (65 psig)

Μέγεθος 60: φραγμός 2,8 (40 psig)

Μέγεθος 70: φραγμός 3,8 (55 psig)

Μέγιστη πίεση περιβλημάτων διαφραγμάτων

Μέγεθος 20: φραγμός 4,1 (60 psig)

Μέγεθος 33: φραγμός 4,5 (65 psig)

Μέγεθος 40: φραγμός 5,2 (75 psig)

Μέγεθος 60: φραγμός 3,4 (50 psig)

Μέγεθος 70: φραγμός 4,5 (65 psig)
