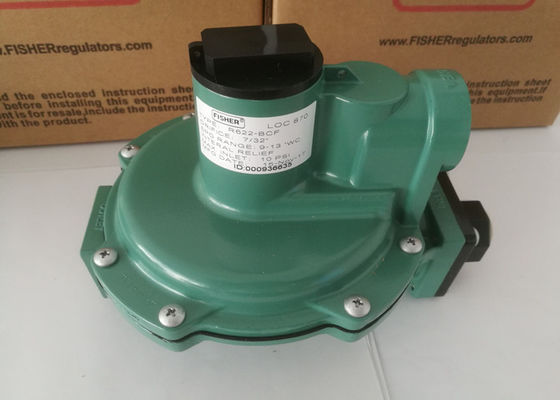

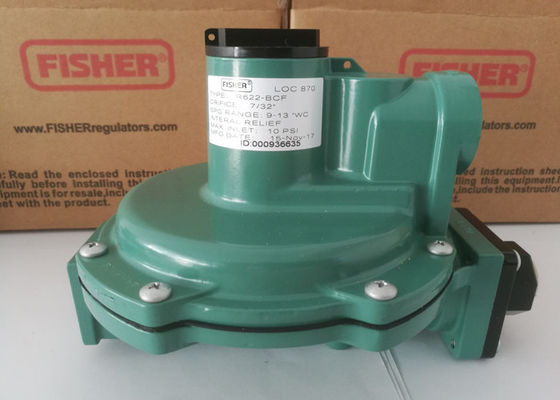

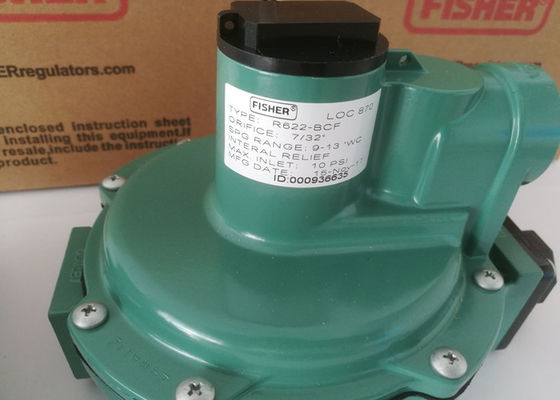

LPG του Emerson ρυθμιστών αερίου χαμηλής πίεσης εμπορικών σημάτων R622 του Φίσερ που μειώνουν τη βαλβίδα

Ρυθμιστής αερίου χαμηλής πίεσης δεύτερων σταδίων εμπορικών σημάτων R622 του Φίσερ
Οι ρυθμιστές χαμηλής πίεσης δεύτερων σταδίων σειράς του Φίσερ R600 είναι UL που απαριθμείται σχεδιασμένος για να μειώσουν την πίεση εξόδου από έναν πρώτης φάσης ρυθμιστή στις εσωτερικές εγκαταστάσεις. Ο τύπος R622 σχεδιάζεται για τις δύο σταδίων εσωτερικές εφαρμογές μέχρι 1 400 000 BTU ανά SCMH ώρα/15,8. Ο τύπος R622 περιέχει μια ανακουφιστική βαλβίδα υψηλής επίδοσης και μια μεγάλη καλυμμένη 3/4-ίντσα διέξοδο για να περιορίσει την προς τα κάτω πίεση λιγότερο από στο φραγμό 2 psig/0,14 σε μια κατάσταση υπερπίεσης.

Οι ρυθμιστές δεύτερων σταδίων τύπων R622 του Φίσερ είναι UL που απαριθμείται σχεδιασμένος για να μειώσουν την πίεση εξόδου από έναν πρώτης φάσης ρυθμιστή στις εσωτερικές εγκαταστάσεις, τις εμπορικές, και βιομηχανικές εφαρμογές. R622 χρησιμοποιημένος στο φυσικό, κατασκευασμένο αέριο, ή το αέριο LPG.

Χαρακτηριστικά γνωρίσματα
Συμπαγές σχέδιο
Υψηλή ικανότητα
Προστατευτική οθόνη κολπίσκων
Εσωτερική ανακούφιση
Ελαφρύς
Βρύσες μετρητών πίεσης κολπίσκων και εξόδου

είκοσι ετών συνιστώμενη ζωή αντικατάστασης

Προδιαγραφές

Τύπος R622 (πρότυπα): Δευτέρου επιπέδου ρυθμιστής με το straight-through σχέδιο σωμάτων

Μεγέθη σώματος και μορφές σύνδεσης τελών

1/2» * 1/2» (DN 15* DN 15), NPT

Μέγιστη πίεση κολπίσκων

Λειτουργία: 10 psig

Σειρά πίεσης εξόδου

9 έως 13 ίντσες w.c/22 σε 32mbar

Μεγέθη στομίων
R600 σειρά (εκτός από τη σειρά R632A και R632E): 7/32 ίντσα/5,6 χιλ.

Εγγραφή πίεσης

Εσωτερικός

Ικανότητες θερμοκρασίας

-20 σε 160°F (- 29 σε 71°C)


Θέση εγκατάστασης

Ο εγκατεστημένος ρυθμιστής πρέπει να προστατευθεί επαρκώς από την οδική κυκλοφορία και τη ζημία από άλλες εξωτερικές πηγές.

• Εγκαταστήστε το ρυθμιστή με τη διέξοδο που δείχνεται κάθετα κάτω, δείτε το σχήμα 2. Εάν η διέξοδος δεν μπορεί να εγκατασταθεί κάθετα κάτω από τη θέση, ο ρυθμιστής πρέπει να εγκατασταθεί κάτω από μια χωριστή προστατευτική κάλυψη. Η εγκατάσταση του ρυθμιστή με τη διέξοδο επιτρέπει κάτω στη συμπύκνωση για να στραγγίξει, ελαχιστοποιεί την είσοδο του νερού ή άλλων συντριμμιών από την είσοδο της διεξόδου, και ελαχιστοποιεί την παρεμπόδιση διεξόδων από το πάγωμα της πτώσης.

• Μην εγκαταστήστε το ρυθμιστή σε μια θέση όπου μπορεί να υπάρξει υπερβολικός συσσώρευση νερού ή σχηματισμός πάγου, όπως άμεσα κάτω από κάτω σωλήνες, υδρορροή, ή γραμμή στεγών οικοδόμησης. Ακόμη και μια προστατευτική κουκούλα μπορεί να μην παρέχει την επαρκή προστασία σε αυτές τις περιπτώσεις.

• Εγκαταστήστε το ρυθμιστή έτσι ώστε οποιοσδήποτε εκφόρτισης αερίου μέσω της διεξόδου ή της συνέλευσης διεξόδων είναι πάνω από 3 πόδια/0,91 μέτρα οριζόντια από οποιαδήποτε οικοδόμηση ανοίγοντας κάτω από το επίπεδο απαλλαγής.

• Εγκαταστήστε το ρυθμιστή αρκετά υψηλό επάνω από το επίγειο επίπεδο τουλάχιστον 18 ίντσες/45 εκατ. - έτσι ώστε η βροχή splatter δεν μπορεί να παγώσει στη διέξοδο.

Ρυθμιστές που υποβάλλονται στους όρους ισχυρής χιονόπτωσης

Μερικές εγκαταστάσεις, όπως στις περιοχές με τις βαριές χιονοπτώσεις, μπορούν να απαιτήσουν μια κουκούλα ή μια περίφραξη για να προστατεύσουν το ρυθμιστή από το φορτίο χιονιού και το πάγωμα διεξόδων.
