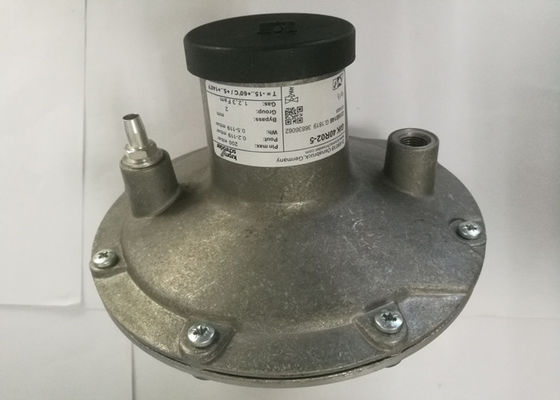

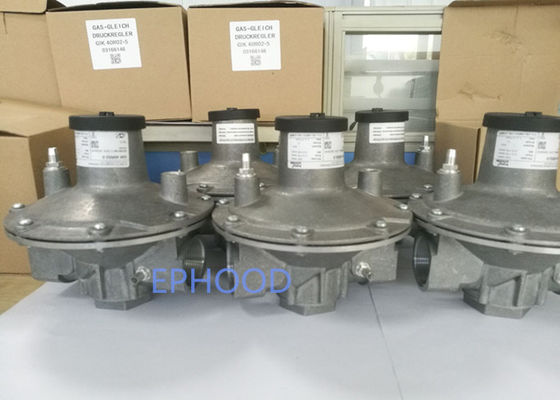

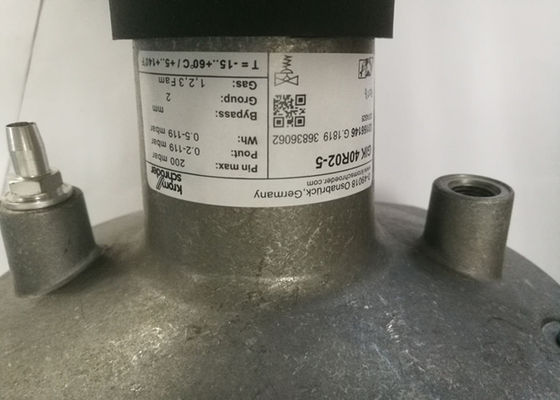

Αναλογία ρυθμιστής gik40r02-5 εμπορικών σημάτων Kromschroder βαλβίδα ελέγχου gik50r02-5 αερίου για τη θέρμανση

Εμπορικό σήμα gik40r02-5 αναλογία ρυθμιστής Schroder Krom

Gik50r02-5 αναλογία ρυθμιστής

Εφαρμογή
Η αναλογία ρυθμιστές GIK και GIserve αερίου/αέρας για να διατηρήσει μια σταθερή αναλογία αέρας-αερίου και για να ρυθμίσει την πίεση αερίου προς τα πάνω των καυστήρων αερίου στις εγκαταστάσεις χωρίς προθερμασμένη καύση air.GIK και ΓΠ για τη διαμόρφωση του ελέγχου, GIK. Β με την παράκαμψη για υψηλό - χαμηλός/από τον έλεγχο. Κανονισμός Zeropressure με την εξάρτηση μετατροπής.

Λειτουργία

Η αναλογία ρυθμιστής αερίου Schroder Krom/αέρας ενεργοποιείται από την πίεση της γραμμής αέρα καύσης. Ρυθμίζει την πίεση εξόδου αερίου σε αναλογία 1:1 στην πίεση εναέριου ελέγχου. Η ικανότητα καυστήρων είναι ποικίλη με την ενίσχυση της βαλβίδας εναέριου ελέγχου.
Οι διακυμάνσεις πίεσης φούρνων έχουν την ίδια επίδραση στο αέριο και τη ρυθμοαπόδοση αέρα, σημαίνοντας κατά συνέπεια ότι το gas-air μίγμα δεν αλλάζει. Το χαμηλό ποσοστό πυρκαγιάς μπορεί να τεθεί με τη ρύθμιση του ελατηρίου ρυθμιστών.
Στην περίπτωση υψηλού - χαμηλός έλεγχος (GIK. Β), το ελατήριο πρέπει να χαλαρώσουν πλήρως. Τα λεπτά διατρέχουν ροές μόνο της παράκαμψης. Η ρύθμιση στην υψηλή πυρκαγιά εκτελείται μέσω των στομίων ή των βαλβίδων στον καυστήρα.

Τεχνικά στοιχεία
GIK, ΓΠ
Τύπος αερίου: Το φυσικό αέριο, πόλης αέριο, LPG (αεριώδη), παρήγαγε βιολογικά το μεθάνιο, GIK. Λ, ΓΠ. Λ μόνο για τον αέρα.
Μέγιστη πίεση κολπίσκων: 3 psig (200 mbar).

Πίεση εναέριου ελέγχου καύσης: 0,2 έως 48 «WC (0,5 έως 120 mbar).
Πίεση εξόδου: 0,08 έως 47,5 «WC (0,2 έως 119 mbar).
Διαφορική πίεση μεταξύ του pe και της πίεσης PA πίεσης κολπίσκων εξόδου: μέγιστα 40 «WC (100 mbar).
Αναλογία μετάδοσης: 1:1.
Διάμετρος GIK παράκαμψης. Β: GIK 15-25: τυποποιημένες 0,06 ίντσες (1,5 χιλ.), πιθανή μέχρι 0,157 ίντσα (4 χιλ.)
GIK 40-50: τυποποιημένη 0,197 ίντσα (5 χιλ.),
πιθανή μέχρι 0,354 ίντσα (9 χιλ.).
Σειρά ρύθμισης στην ελάχιστη ροή: - 1,2 έως +1,2 «WC (- 3 έως +3 mbar).

GIK
Σύνδεση: NPT-νήμα.
Σύνδεση για τη γραμμή ελέγχου: 1/4 NPT.
Στέγαση: Αλουμίνιο.
Διαφράγματα: Perbunan.
Κάθισμα βαλβίδων: Αλουμίνιο.
Δίσκος βαλβίδων: Πλαστικό.
Σφραγίδα δίσκων βαλβίδων: Perbunan.
Βίδα παράκαμψης: Ορείχαλκος.
Περιβαλλοντική θερμοκρασία:
-4 σε +158°F (- 20 σε +70°C).
