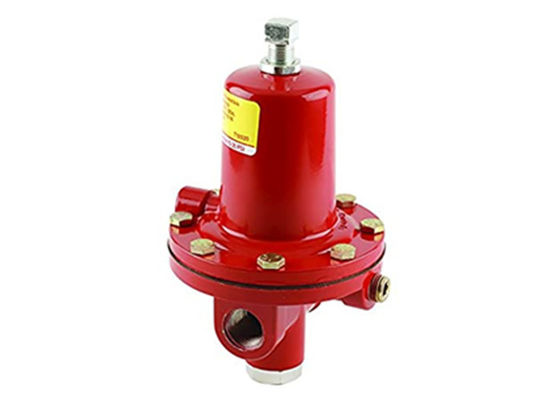

Πρότυπος ρυθμιστής 64 αερίου υψηλών 64-35 LPG Φίσερ πίεση που μειώνει τη βαλβίδα

Αμερικανικός Φίσερ πρότυπος ρυθμιστής υψηλών 64-35 LPG του Emerson

64 πίεση που μειώνει το ρυθμιστή

64 οι διευθετήσιμοι ρυθμιστές υψηλού προπανίου σειράς προσφέρουν ευρύ φάσμα των διαθέσιμων σειρών πίεσης. Οι υψηλοί ρυθμιστές συνήθως μειώνω την πίεση δεξαμενών σε μια ενδιάμεση πίεση προς χρήση από έναν άλλο ρυθμιστή. Μπορούν να χρησιμοποιηθούν ως υψηλοί ρυθμιστής στα συστήματα διανομής όταν χρησιμοποιούνται από κοινού με τους πρώτης φάσης προς τα κάτω ρυθμιστές.

Όταν εξοπλίζεται με μια εσωτερική ανακουφιστική βαλβίδα (σειρά 64SR), ο ρυθμιστής μπορεί να χρησιμοποιηθεί ως ρυθμιστής τελικών φάσεων στα υψηλά συστήματα. Μπορεί επίσης να χρησιμοποιηθεί ως πρώτης φάσης ρυθμιστής όταν φράζει το σύνολο 10 psig/0,69 ή λιγότεροι.

64 η σειρά έχει έναν ειδικό Polytetrafluoroethylene (PTFE) προστάτη διαφραγμάτων που την καθιστά κατάλληλη για την άνυδρηυπηρεσία αμμωνίας (NH₃). Η1/4-ίντσαFNPTτρύπησεκαισύνδεσετηδευτερεύουσαέξοδομπορείνα χρησιμοποιηθείγιανα εγκαταστήσειένανμετρητήπίεσηςήμιαυδροστατικήανακουφιστική βαλβίδα.

Πίνακας 1. Σειρές πίεσης εξόδου και επιλογή ανοίξεων

Χαρακτηριστικά γνωρίσματα

Μεταβλητότητα

Δευτερεύουσα σύνδεση σώματος

Εύκολη συντήρηση

UL απαριθμημένος

Προδιαγραφές

Μέγεθος σώματος και ύφος σύνδεσης τελών

Τέλος: 1/2-ίντσα NPT
Έξοδος μετρητών: 1/4-ίντσα NPT

Μέγιστη πίεση κολπίσκων
250psi το /17.2Bar

Σειρά άνοιξη

5~35psig (0.34~2.41bar)

Εγγραφή πίεσης
Εσωτερικός

Ικανότητες θερμοκρασίας
-20º σε 150ºF/-29º σε 66ºC

Ο τύπος 64R έχει μια ακέραια ανακουφιστική βαλβίδα χαμηλός-ικανότητας. Τα καθίσματα μίσχων βαλβίδων ενάντια σε μια τρυπημένη με τρυπάνι τρύπα στο πιάτο διαφραγμάτων. Εάν υπερβεί η μειωμένη πίεση την καθορισμένη πίεση, το διάφραγμα ανασηκώνει το μίσχο βαλβίδων έτσι ώστε ένα περιορισμένο ποσό υπερβολικής πίεσης μπορεί να ρεύσει στην περίπτωση άνοιξη και να αιμορραγήσει έξω μέσω μιας καλυμμένης διεξόδου.

Το Φίσερ ρυθμιστής 64 σειρών είναι επίσης διαθέσιμο με handwheel. Προαιρετικό handwheel είναι διαθέσιμο για το μοντάρισμα επιτροπής.

1. Η χρήση ήταν κατάλληλη το προσωπικό κατά εγκαθιστώντας, ενεργοποιώντας, και το διατήρηση αυτών των ρυθμιστών. Ενώπιον της εγκατάστασης επιθεωρήστε για τη ζημία. Σιγουρευτείτε ότι δεν υπάρχει οποιοδήποτε ξένο υλικό στο ρυθμιστή και όλη τη σωλήνωση και διοχετεύοντας με σωλήνες είναι καθαρός και ανεμπόδιστος.

2. Εάν εγκαθιστώντας το ρυθμιστή σε μια εξωτερική θέση, δείξτε τη διέξοδο περίπτωσης άνοιξη στην προς τα κάτω κατεύθυνση για να την προστατεύσετε από να πάρει συνδεμένος ή από τη συλλογή της υγρασίας, των διαβρωτικών χημικών ουσιών, ή άλλων ξένων υλικών. Τον προσανατολισμό διεξόδων περίπτωσης άνοιξη μπορεί να αλλάξουν με την περιστροφή της περίπτωσης άνοιξη όσον αφορά το σώμα ρυθμιστών.

3. Εγκαταστήστε το ρυθμιστή έτσι ώστε η ροή είναι από ΜΕΣΑ ΕΞΩ στη σύνδεση όπως χαρακτηρίζεται στο σώμα ρυθμιστών.

4. Για να αερίσετε μακρινά την περίπτωση άνοιξη, αφαιρέστε την οθόνη, εάν παρόν, και συνδέστε NPT 1/4-ίντσας τη διοχέτευση με σωλήνες ή τη σωλήνωση με τη σύνδεση περίπτωσης άνοιξη. Η διοχέτευση με σωλήνες ή η σωλήνωση πρέπει να αερίσει την περίπτωση άνοιξη σε μια ασφαλή θέση, να έχει ως όσο το δυνατόν λιγότερες κάμψεις, και να έχει μια καλυμμένη διέξοδο στο τέλος εξάτμισής της που είναι καιρός ανθεκτικός και που δείχνεται πάντα στην προς τα κάτω κατεύθυνση.

5. Όπως τους περισσότερους ρυθμιστές, οι ρυθμιστές 64 σειρών έχουν τις εκτιμήσεις πίεσης εξόδου χαμηλότερες από τις εκτιμήσεις πίεσης κολπίσκων. Αν και οι τύποι με την εσωτερική ανακούφιση περιλαμβάνουν την περιορισμένη προς τα κάτω προστασία υπερπίεσης, όλοι οι τύποι μπορούν να απαιτήσουν την πρόσθετη προστασία ανακούφισης για μερικούς όρους υπηρεσιών εάν η πραγματική πίεση κολπίσκων μπορεί να υπερβεί την εκτίμηση πίεσης εξόδου ρυθμιστών ή τις εκτιμήσεις πίεσης οποιουδήποτε προς τα κάτω εξοπλισμού. Επιθεωρήστε έναν ρυθμιστή περιοδικά και μετά από οποιοδήποτε όρο υπερπίεσης.

6. Κάθε ρυθμιστής είναι factory-set για την πίεση που θέτει διευκρινισμένη σε παραγγελία. Εάν καμία ρύθμιση δεν διευκρινίζεται, η πίεση εξόδου είναι factory-set στη μεσαία ακτίνα του ελατηρίου ελέγχου.
