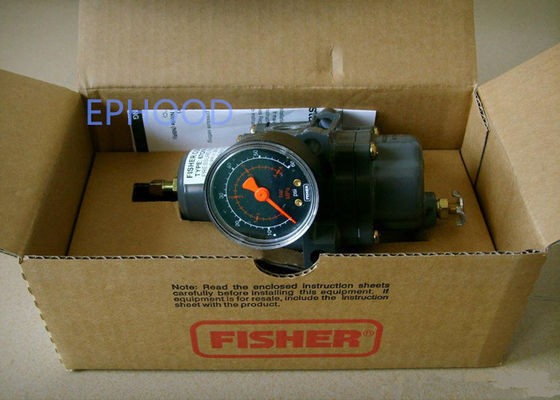

67CFR Εφοδιασμός με όργανα Ρυθμιστής αερίου Fisher Φαλβίδα ελέγχου πίεσης Fisher Για μείωση της πίεσης 67CFR-237

67CFR-237 Ρυθμιστής φίλτρου τροφοδοσίας οργάνων Fisher

Φίσερ 67CFR:Οι ρυθμιστές φίλτρου έχουν εσωτερική βαλβίδα ανακούφισης μεμαλακό κάθισμα για αξιόπιστο κλείσιμο χωρίς διαφανή διαρροή.

Οι ρυθμιστές άμεσης λειτουργίας Fisher 67CFR-237 και οι ρυθμιστές φίλτρου χρησιμοποιούνται συνήθως για την παροχή συνεχώς ελεγχόμενων, μειωμένων

Οι εν λόγω μηχανισμοί είναι κατάλληλοι για τις περισσότερες εφαρμογές αέρα ή αερίου.

Άλλες εφαρμογές περιλαμβάνουν την παροχή μειωμένων πιέσεων σε αεραγωγούς, αεραγωγούς και πυροβόλα ψεκασμού.

Τύποι 67Δυναμίες φίλτρου CFR

Ελεύθερη περιοχή:12 φορές η έκταση του σωλήνα

Αξιολόγηση μικρών:Φίλτρο πολυαιθυλενίου (Παράτυπο): 5 μικρώνΦίλτρο από γυάλινη ίνα (προαιρετικό):5 μικρώνΦίλτρο PVDF ή από ανοξείδωτο χάλυβα

(προαιρετικό):40 μικρών

Τοποθεσία της βαλβίδας αποχέτευσης και του φεγγαριού

Προσαρμοσμένη με το πρότυπο εισόδου, άλλες θέσεις προαιρετικές

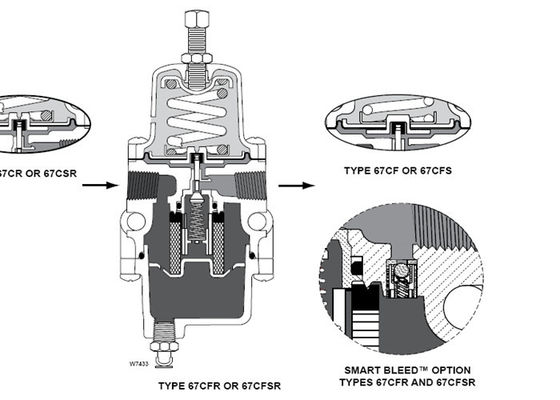

Αρχή λειτουργίας

Η πίεση προς τα κάτω καταγράφεται εσωτερικά στην κάτω πλευρά του διαφράγματος.

Όταν η ζήτηση αυξάνεται, η πρίζα της βαλβίδας κρατείται κατά της πύλης και δεν υπάρχει ροή μέσω του ρυθμιστή.

Η πίεση μειώνεται ελαφρώς προς τα κάτω επιτρέποντας στο ελατήριο να επεκταθεί, μετακινώντας το στέλεχος προς τα κάτω και την πρίζα της βαλβίδας μακριά από το άνοιγμα.

Αυτό επιτρέπει την ροή μέσω του ρυθμιστή.

Εσωτερική ανακούφιση (μοντέλο Fisher 67CFR)

Εάν για κάποιο λόγο, εκτός των κανονικών συνθηκών λειτουργίας, η πίεση προς τα κάτω υπερβαίνει το σημείο ρύθμισης του ρυθμιστή, η δύναμη

Αυτό επιτρέπει τη ροή μέσω του διαφραγμού.

Η βαλβίδα ανακούφισης του τύπου 67CFR είναι ένα ελαστομερές βύσμα που εμποδίζει τη διαρροή αέρα από την πορεία προς την ατμόσφαιρα

κατά την κανονική λειτουργία, διατηρώντας έτσι τον αέρα των φυτών.

Διαθέσιμες ρυθμίσεις

Μέγεθος σώματος και στυλ σύνδεσης
1/4" NPT

Μέγιστη πίεση εισόδου (καθορισμός σώματος)
250 psig / 17,2 bar
Πίεση εξόδου
0-60 psi

Καταγραφή πίεσης
Εσωτερικό

Ικανότητες θερμοκρασίας
Με νιτρίλιο (NBR):
Τυπική βίδες:-20 έως 180°F / -29 έως 82°C
Με μετρητές:-40 έως 180°F / -40 έως 82°C
