Τόπος καταγωγής: | κατασκευασμένος στην Κίνα |
Μάρκα: | Fisher |
Αριθμό μοντέλου: | CS400IN8EC8 |
Ποσότητα παραγγελίας min: | Διαπραγμάτευση |
---|---|
Τιμή: | negotiable |
Συσκευασία λεπτομέρειες: | 1set που συσκευάζεται σε ένα χαρτοκιβώτιο, 5.5kg καθένα. |
Χρόνος παράδοσης: | 3 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 100sets κάθε μήνα |
όνομα: | Ρυθμιστής αερίου πίεσης του Φίσερ CS400 | Τέλος Connetion: | 2» NPT (DN50) |
---|---|---|---|
Πίεση εισόδου: | 20psi/1.4bar | Εύρος πίεσης εξόδου: | 10-14 " W.C (25-35mbar) |
Εγγραφή πίεσης: | Εσωτερικός | Ποσοστό ροής: | 120m ³ /h |
Μέγεθος στομίων: | 3/4» | Ενότητα προστασίας υπερπίεσης: | Χωρίς |
Επισημαίνω: | βαλβίδα ελέγχου ροής ψαράδων,διαφορικός ρυθμιστής πίεσης ψαράδων |

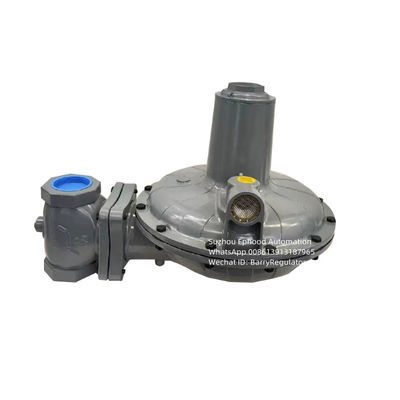

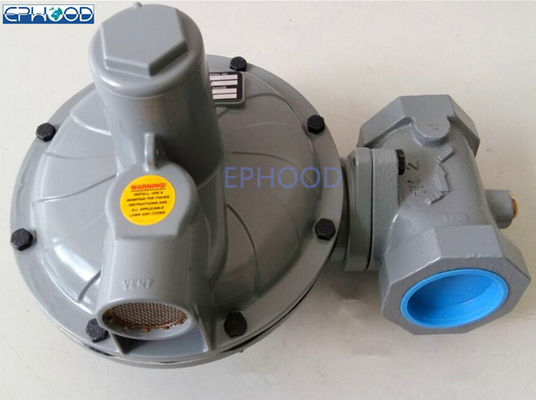

Ρυθμιστής πρότυπο CS400IN8EC8 αερίου πίεσης εμπορικών σημάτων του Φίσερ
Οι σειρές του Φίσερ CS400 άμεσος-που χρησιμοποιούνται εφαρμογές, οι συμπιεζόμενοι δί ελατηρίου ρυθμιστές παρέχουν τις pressure-reducing για
εμπορικές και ελαφριές βιομηχανικές εγκαταστάσεις.
Χαρακτηριστικά γνωρίσματα
* Ευρεία ποικιλία των μεγεθών σώματος και των συνδέσεων τελών
* Σταθερές ικανότητες ακρίβειας μέτρησης παράγοντα/παράγοντα πίεσης (PFM)
* Τομέας μετατρέψιμος από την εσωτερική αντίληψη στην εξωτερική αντίληψη για τη Wide-Open κατασκευή οργάνων ελέγχου
* Διαθέσιμος στον γκρίζο χυτοσίδηρο, τον όλκιμο σίδηρο, και τα υλικά σώματος χάλυβα
* Μόνο τυποποιημένα εργαλεία που απαιτούνται για τη ρύθμιση πίεσης και την αφαίρεση στομίων
* Εύκολος να διατηρήσει
Προδιαγραφές
Υλικό σώματος, μέγεθος σύνδεσης τελών και μορφές, εκτίμηση πίεσης
Όλκιμί σίδηρος, 1-1/2» NPT* 1-1/2» NPT και 2» NPT*2» NPT
175psi/12.1bar
Μέγιστη πίεση κολπίσκων
φραγμός 175 psig/12,1, δείτε τον πίνακα 2
Σειρές πίεσης εξόδου
Ρυθμιστής: Δείτε τον πίνακα 5
Εγγραφή πίεσης
Εσωτερικός ή εξωτερικός
Κατά προσέγγιση βάρος: Με το περασμένο κλωστή σώμα
Τύπος CS400: 5 κλ
PED δήλωση και πληροφορίες συμμόρφωσης
Η σειρά προϊόντων CS400 είναι σύμφωνα με την εξαίρεση οδηγιών PED 97/23/EC.The εξοπλισμού πίεσης σε αυτήν την προηγούμενη δήλωση είναι ο τύπος CS403 που δεν πιστοποιείται ακόμα για να προσαρμοστεί
με τη PED οδηγία.
Ο ρυθμιστής πίεσης δεν απαιτεί οποιοδήποτε συμπληρωματικό προς τα πάνω εξάρτημα ασφάλειας για την προστασία ενάντια στην υπερπίεση έναντι της πίεσης CP σχεδίου του, όταν ο προς τα πάνω μειώνοντας σταθμός είναι μεγέθους για μια ανώτατη προς τα κάτω τυχαία αρχή <>
MIPd της λειτουργίας
Λειτουργία ρυθμιστών βάσεων τύπων CS400
Αναφερθείτε στον αριθμό της σειράς του Φίσερ CS400 όταν μειώνεται η προς τα κάτω απαίτηση, η πίεση κάτω από τις αυξήσεις διαφραγμάτων. Αυτή η πίεση υπερνικά τη ρύθμιση ρυθμιστών (που τίθεται από το ελατήριο ελέγχου ρυθμιστών). Μέσω της δράσης της μετα συνέλευσης προωθητών, του μοχλού, και του μίσχου βαλβίδων, ο δίσκος βαλβίδων κινείται πιό κοντά προς το στόμιο και μειώνει τη ροή αερίου. Εάν η ζήτηση αυξάνεται προς τα κάτω, η πίεση κάτω από το διάφραγμα μειώνεται. Η δύναμη άνοιξη ωθεί τη μετα συνέλευση προωθητών προς τα κάτω, ο δίσκος βαλβίδων απομακρύνεται από το στόμιο, και τις αυξήσεις ροής αερίου προς τα κάτω καθώς ο ρυθμιστής ανοίγει σε απάντηση στη μειωμένη πίεση κάτω από το διάφραγμα.
Ο ρυθμιστής τύπων CS400IR περιλαμβάνει μια εσωτερική ανακουφιστική βαλβίδα για την προστασία υπερπίεσης. Εάν η προς τα κάτω πίεση υπερβαίνει το ρυθμιστή θέτοντας από 7 έως 28 ίντσες w.c. /17 έως 69 mbar (ανάλογα με το κύριο ελατήριο ρολογιού χρησιμοποιούμενο), η ανακουφιστική βαλβίδα ανοίγει και το υπερβολικό αέριο αερίζεται μέσω της διεξόδου σταθεροποιητών στην ανώτερη περίπτωση άνοιξη.
Γενικές οδηγίες εγκατάστασης
Πρίν εγκαθιστά το ρυθμιστή,
Θέση εγκατάστασης
Ο εγκατεστημένος ρυθμιστής πρέπει να προστατευθεί επαρκώς από την οδική κυκλοφορία και τη ζημία από άλλες εξωτερικές πηγές.
Πίνακας 5. Σειρές πίεσης εξόδου
Τύπος | ΣΕΙΡΑ ΠΙΕΣΗΣ ΕΞΟΔΟΥ | ΑΝΟΙΞΗ | ΔΙΑΜΕΤΡΟΣ ΚΑΛΩΔΙΩΝ ΑΝΟΙΞΗ | ΕΛΕΥΘΕΡΟ ΜΗΚΟΣ ΑΝΟΙΞΗ | ||||
ΧΡΩΜΑ | Ίντσα | χιλ. | Ίντσα | χιλ. | ||||
CS400 | 3,5 έως 5» w.c. /9 έως 12 mbar | Κόκκινος | 0,098 | 2.49 | 4.18 | 106 | ||
4,5 έως 6,5» w.c. /11 έως 16 mbar | Πορφυρός | 0,080 | 2.03 | 4.32 | 110 | |||
6 έως 8» w.c. /15 έως 20 mbar | Χρυσός | 0,108 | 2.74 | 4.18 | 106 | |||
7,5 έως 11» w.c. /19 έως 27 mbar | Μπλε | 0,110 | 2.79 | 4.40 | 112 | |||
10 έως 14» w.c. /25 έως 35 mbar | Άβαφος | 0,110 | 2.79 | 4.40 | 112 | |||
12 έως 19» w.c. /30 έως 47 mbar | Πράσινος | 0,112 | 2.85 | 4.70 | 119 | |||
18» w.c.to έως 69 mbar 1psig/45 | Πορτοκάλι | 0,120 | 3.05 | 4.94 | 125 | |||
1 έως 2 psig/69 έως 138 mbar | Μαύρος | 0,140 | 3.56 | 4.66 | 118 | |||
2 έως 5,5 psig/138 έως 380 mbar | Κίτρινος | 0,172 | 4.37 | 4.42 | 112 |
