CS400 άμεσος χρησιμοποιημένος συμπιεζόμενος δί ελατηρίου ρυθμιστών αερίου του Φίσερ για το λέβητα αερίου

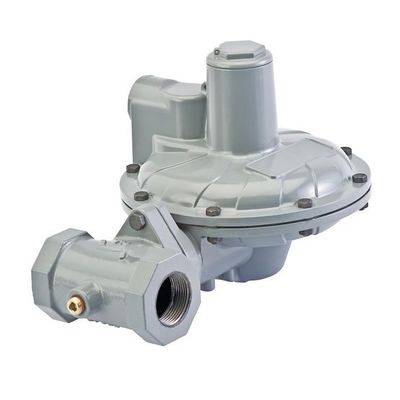

Πίεση του Emerson Φίσερ CS400 που μειώνει τους ρυθμιστές
Οι σειρές του Φίσερ CS400 άμεσος-που χρησιμοποιούνται, οι συμπιεζόμενοι δί ελατηρίου ρυθμιστές παρέχουν τις pressure-reducing εφαρμογές για τις εμπορικές και ελαφριές βιομηχανικές εγκαταστάσεις. Αυτή η ευελιξία παρέχεται από τα πολυάριθμες μεγέθη σωμάτων και τις συνδέσεις τελών, τις τοποθετήσεις πίεσης εξόδου, τα μεγέθη στομίων, καθώς επίσης και την επιλογή για την εσωτερική ή εγγραφή εξωτερικής πίεσης. Εκτός από την ευελιξία εφαρμογής, η σειρά CS400 προσφέρει τις πολλαπλάσιες επιλογές προστασίας υπερπίεσης να ικανοποιηθούν οι απαιτήσεις σας στις απαιτήσεις εφαρμογής.

Χαρακτηριστικά γνωρίσματα
* Ευρεία ποικιλία των μεγεθών σώματος και των συνδέσεων τελών
* Σταθερές ικανότητες ακρίβειας μέτρησης παράγοντα/παράγοντα πίεσης (PFM)
* Τομέας μετατρέψιμος από την εσωτερική αντίληψη στην εξωτερική αντίληψη για τη Wide-Open κατασκευή οργάνων ελέγχου
* Διαθέσιμος στον γκρίζο χυτοσίδηρο, τον όλκιμο σίδηρο, και τα υλικά σώματος χάλυβα
* Μόνο τυποποιημένα εργαλεία που απαιτούνται για τη ρύθμιση πίεσης και την αφαίρεση στομίων
* Εύκολος να διατηρήσει

Προδιαγραφές
Υλικό σώματος, μέγεθος σύνδεσης τελών και μορφές, εκτίμηση πίεσης
Γκρίζοι χυτοσίδηρος, 1-1/2» NPT* 1-1/2» NPT και 2» NPT*2» NPT
175psi/12.1bar
Όλκιμί σίδηρος, 1-1/2» NPT* 1-1/2» NPT και 2» NPT*2» NPT
290psi/20bar
Μέγιστη πίεση κολπίσκων
φραγμός 175 psig/12,1, δείτε τον πίνακα 2
Σειρές πίεσης εξόδου
Ρυθμιστής: Δείτε τον πίνακα 5
Εγγραφή πίεσης
Εσωτερικός ή εξωτερικός
Κατά προσέγγιση βάρος: Με το περασμένο κλωστή σώμα
Τύπος CS400: 5 κλ
PED δήλωση και πληροφορίες συμμόρφωσης
Η σειρά προϊόντων CS400 είναι σύμφωνα με την εξαίρεση οδηγιών PED 97/23/EC.The εξοπλισμού πίεσης σε αυτήν την προηγούμενη δήλωση είναι ο τύπος CS403 που δεν πιστοποιείται ακόμα για να προσαρμοστεί
με τη PED οδηγία.
Ο ρυθμιστής πίεσης δεν απαιτεί οποιοδήποτε συμπληρωματικό προς τα πάνω εξάρτημα ασφάλειας για την προστασία ενάντια στην υπερπίεση έναντι της πίεσης CP σχεδίου του, όταν ο προς τα πάνω μειώνοντας σταθμός είναι μεγέθους για μια ανώτατη προς τα κάτω τυχαία αρχή <> MIPd της λειτουργίας
Λειτουργία ρυθμιστών βάσεων τύπων CS400
Αναφερθείτε στον αριθμό της σειράς του Φίσερ CS400 όταν μειώνεται η προς τα κάτω απαίτηση, η πίεση κάτω από τις αυξήσεις διαφραγμάτων. Αυτή η πίεση υπερνικά τη ρύθμιση ρυθμιστών (που τίθεται από το ελατήριο ελέγχου ρυθμιστών). Μέσω της δράσης της μετα συνέλευσης προωθητών, του μοχλού, και του μίσχου βαλβίδων, ο δίσκος βαλβίδων κινείται πιό κοντά προς το στόμιο και μειώνει τη ροή αερίου. Εάν η ζήτηση αυξάνεται προς τα κάτω, η πίεση κάτω από το διάφραγμα μειώνεται. Η δύναμη άνοιξη ωθεί τη μετα συνέλευση προωθητών προς τα κάτω, ο δίσκος βαλβίδων απομακρύνεται από το στόμιο, και τις αυξήσεις ροής αερίου προς τα κάτω καθώς ο ρυθμιστής ανοίγει σε απάντηση στη μειωμένη πίεση κάτω από το διάφραγμα.

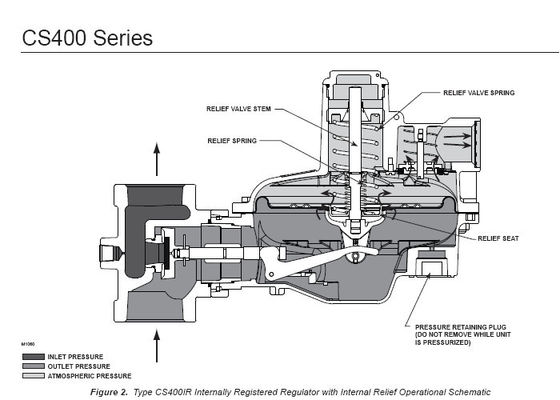

Ο ρυθμιστής τύπων CS400IR περιλαμβάνει μια εσωτερική ανακουφιστική βαλβίδα για την προστασία υπερπίεσης. Εάν η προς τα κάτω πίεση υπερβαίνει το ρυθμιστή θέτοντας από 7 έως 28 ίντσες w.c. /17 έως 69 mbar (ανάλογα με το κύριο ελατήριο ρολογιού χρησιμοποιούμενο), η ανακουφιστική βαλβίδα ανοίγει και το υπερβολικό αέριο αερίζεται μέσω της διεξόδου σταθεροποιητών στην ανώτερη περίπτωση άνοιξη.
Γενικές οδηγίες εγκατάστασης
Πρίν εγκαθιστά το ρυθμιστή,

• Έλεγχος για τη ζημία, η οποία να έχει εμφανιστεί κατά τη διάρκεια της αποστολής.
• Ο έλεγχος για και αφαιρεί οποιοδήποτε ρύπο ή ξένο υλικό, οι οποίοι μπορεί να είχαν συσσωρεύσει στο σώμα ρυθμιστών.
• Χτύπημα έξω οποιοδήποτε συντρίμμια, ρύπος ή θειικό άλας χαλκού στη σωλήνωση χαλκού και τη σωλήνωση.
• Εφαρμόστε την ένωση σωλήνων στα αρσενικά νήματα του σωλήνα πρίν εγκαθιστά το ρυθμιστή.
• Σιγουρευτείτε η ροή ότι αερίου μέσω του ρυθμιστή είναι στην ίδια κατεύθυνση με το βέλος στο σώμα. Οι συνδέσεις «κολπίσκων» και «εξόδου» είναι σαφώς χαρακτηρισμένες.
• Κατά τη σχεδιασμό μιας πίεσης που μειώνει το σταθμό που χρησιμοποιεί έναν ρυθμιστή σειράς CS400, κάνετε μια ανάλυση εάν είναι απαραίτητο να ληφθούν υπόψη τα αποτελέσματα του αέρα, του χιονιού, και της θερμοκρασίας για να αποφύγει το περιττές φορτίο και τη μετακίνηση στις φλάντζες του εξοπλισμού.

Θέση εγκατάστασης
Ο εγκατεστημένος ρυθμιστής πρέπει να προστατευθεί επαρκώς από την οδική κυκλοφορία και τη ζημία από άλλες εξωτερικές πηγές.

Πίνακας 5. Σειρές πίεσης εξόδου
