Φίσερ r622h-DGJ 250 PSI Φίσερ διαφορική πίεσης σειρά ανοίξεων ρυθμιστών προαιρετική

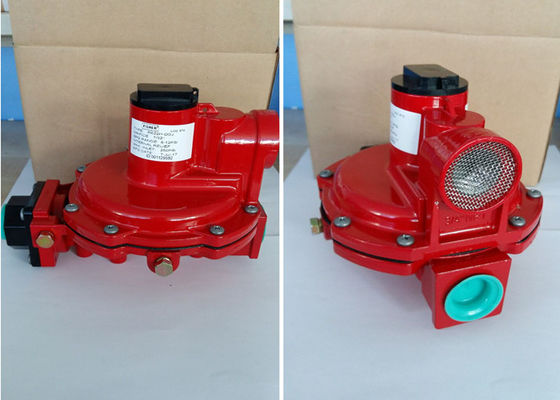

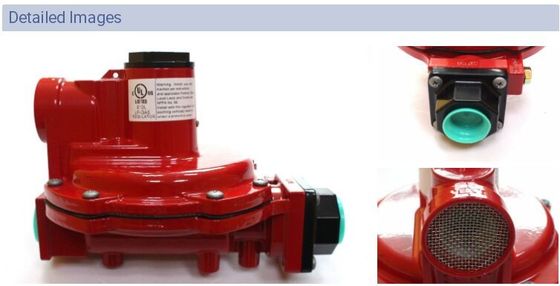

Ρυθμιστής αερίου LPG του Emerson Φίσερ r622h-DGJ


Οι δευτέρου επιπέδου ρυθμιστές σειράς του Φίσερ R600 είναι εργαστήρια ασφαλιστών (UL) που απαριθμούνται σχεδιασμένος για να μειώσουν την πίεση εξόδου από έναν πρώτης φάσης ρυθμιστή, συνήθως φραγμός 10 psig/0,69 σε 11 ίντσες w.c. /27 mbar, στις εσωτερικές εγκαταστάσεις. Η καλυμμένη σταλαγματιά-χειλική διέξοδος έχει τον τυποποιημένο προσανατολισμό πέρα από τον κολπίσκο με άλλους προσανατολισμούς διαθέσιμους. Οι fishersecond-σκηνικοί ρυθμιστές είναι χρωματισμένος φοίνικας πράσινος για τον εύκολο προσδιορισμό. Οι δευτέρου επιπέδου ρυθμιστές σειράς R600 είναι εξοπλισμένοι με την οθόνη κολπίσκων ανοξείδωτου για να μειώσουν το ποσό συντριμμιών που εισάγουν το ρυθμιστή.

Ο τύπος R622 σχεδιάζεται για τις δύο σταδίων εσωτερικές εφαρμογές μέχρι 1 400 000 BTU ανά SCMH ώρα/15,8. Το αποδεδειγμένο χρόνος σχέδιο τύπων R622 και τα αντιδιαβρωτικά υλικά, παρέχουν μια συνιστώμενη ζωή αντικατάστασης 20 ετών. Ο τύπος R622 περιέχει μια ανακουφιστική βαλβίδα υψηλής επίδοσης και μια μεγάλη καλυμμένη 3/4-ίντσα διέξοδο για να περιορίσει την προς τα κάτω πίεση λιγότερο από στο φραγμό 2 psig/0,14 σε μια κατάσταση υπερπίεσης όπως απαιτείται από NFPA 58.

Το σχέδιο ανακουφιστικών βαλβίδων υπερβαίνει το βιομηχανικά τυποποιημένο με τον περιορισμό της προς τα κάτω πίεσης στο φραγμό 2 psig/0,14 ακόμη και σε μια διπλή κατάσταση αποτυχίας όταν χρησιμοποιείται με έναν τύπο R622H ή το ρυθμιστή πρώτων φάσεων R122H. Ο τύπος R622 είναι διευθετήσιμος από 9 έως 20 ίντσες w.c. /22 έως 50 mbar. Για τους εύκολους ελέγχους συστημάτων, ο τύπος R622 έχει την 1/8-ίντσα NPT που οι ενσωματωμένες βρύσες μετρητών, σε ένα Νο 54 μέγεθος τρυπανιών, και στις προς τα πάνω και προς τα κάτω πλευρές. Αυτός ο ρυθμιστής χαρακτηρίζει επίσης ένα μεγάλο σχέδιο σταλαγματιά-χειλικών διεξόδων 3/4-ίντσας.


Χαρακτηριστικά γνωρίσματα
Συμπαγές σχέδιο
Υψηλή ικανότητα
Προστατευτική οθόνη κολπίσκων
Εσωτερική ανακούφιση
Ελαφρύς
Βρύσες μετρητών πίεσης κολπίσκων και εξόδου

Προδιαγραφές

Μεγέθη σώματος και μορφές σύνδεσης τελών
3/4 " FNPT*3/4 " FNPT
Μέγιστος - επιτρεπόμενη πίεση κολπίσκων
φραγμός 250psig/17,2

Σειρές πίεσης εξόδου
8-12psi

Εγγραφή πίεσης
Εσωτερικός

Ικανότητες θερμοκρασίας
-20° σε 160°F/-29° σε 71°C
