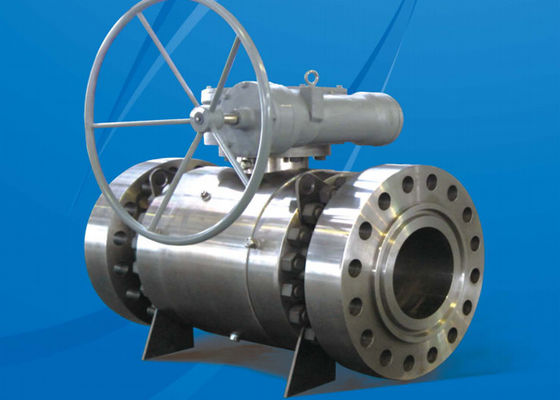

Πίεση σύνδεσης φλάντζης κλάσης 600 Τρίνιον Mounted Ball Valve Worm Bevel Gear Box Πυροστασία Αντιστατικό σχεδιασμό

Χαρακτηριστικό βαλβίδων με σφαίρες που τοποθετούνται σε τροχιά: πλήρης σειρά προϊόντων με βαλβίδες από 2" έως 42",

Κλάσεις ANSI 150LB - 2500LB, σφυρηλατημένο ατσάλι με μπουρνούλες ή ολοκληρωτικά συγκολλημένο σώμα, στενά συνδεδεμένο τροχό

σχεδιασμός μπλοκ για χαμηλές ροές λειτουργίας, δευτερεύον χαρακτηριστικό σφραγίσματος καθίσματος.

Οι ειδικές ενώσεις καθισμάτων είναι:

Κάθε βαλβίδα πληροί τις απαιτήσεις API-6D, API 6FA και Nace.

Επεκτάσεις, ενεργοποιητές, μικρά σωλήνα και ειδικές επικάλυψεις.

Χαρακτηριστικά σχεδιασμού

Οι βαλβίδες σφαίρας που είναι τοποθετημένες σε τροχιά πληρούσαν όλες τις απαιτήσεις του API 6D καθώς και των άλλων κωδικών σχεδιασμού.

Ελάχιστο πάχος τοιχώματος συμμορφώνεται με την ASME B16.34Οι βαλβίδες παρέχονται συνήθως με μοχλό, κιβώτιο ταχυτήτων,

κινητήρα ή γυμνό άξονα κατόπιν αιτήματος του πελάτη

1. Το σχέδιο πλατφόρμας ISO5211 υιοθετείται για την ευκολία εγκατάστασης του ενεργοποιητή
2. Διπλή λειτουργία αποκλεισμού και αιμορραγίας
3. Σχεδιασμός στελέχους κατά της εκρήξεως
4. Η τρύπα εξισορρόπησης πίεσης παρέχεται στην χάλυβα μπάλα
5. Το σώμα είναι εφοδιασμένο με συσκευή καθαρισμού της κοιλότητας της βαλβίδας
6. Λειτουργία αυτόματης αφαίρεσης πίεσης
7. Πυροστασία και αντιστατική σχεδίαση
8. Σύστημα έγχυσης σφραγιστικού για σφραγίδα έκτακτης ανάγκης
9. Οι πολλαπλές λειτουργίες οδήγησης διευκολύνουν την υλοποίηση του αυτόματου ελέγχου
10. Αξιόπιστη σφραγίδα στέλεχος και χαμηλή ροπή λειτουργίας.

Τύπος

Πρότυπο σχεδιασμού και κατασκευής:API 608, API 6D, ASME B16.34,
Προσωπικά:ASME B16.10,API 6D,DIN 3202
Μέγεθος σύνδεσης φλάντζας:ASME B16.5, ASME B16.47, DIN 25432550, ASME B16.25
Μέγεθος συγκόλλησης οπίσθους:ASME B16.25.
Δοκιμή και επιθεώρηση: API 6D, API 598

Κατάλογος τυπικών υλικών εξαρτημάτων
