J41H περασμένη κλωστή βαλβίδα σφαιρών φλαντζών βαλβίδων σφαιρών ανοξείδωτου χάλυβα άνθρακα σύνδεση

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	SUFA
Πιστοποίηση:	(DNV)ISO9001,(DNV)ISO14001,CE0035
Αριθμό μοντέλου:	J41H

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 σύνολο
Τιμή:	USD 50~500/set
Συσκευασία λεπτομέρειες:	Ξύλινο κιβώτιο, κιβώτιο κοντραπλακέ, κιβώτιο χαρτοκιβωτίων, παλέτα
Χρόνος παράδοσης:	μέσα σε 8-12 εργάσιμες ημέρες επάνω στην παραλαβή της πληρωμής
Όροι πληρωμής:	T/T, Western Union, MoneyGram, L/C
Δυνατότητα προσφοράς:	500 σύνολο/μήνας

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Μέγεθος:	DN10-DN200	PRSSURE:	PN1.6~16MPa
θερμοκρασία:	-29~570℃	Υλικό του σώματος:	WCB
Εφαρμόσιμα μέσα::	νερό, έλαιο, ατμός και άλλα non-corrosive μέσα
Επισημαίνω:	περασμένη κλωστή βαλβίδα σφαιρών , βαλμένη φλάντζα ανοξείδωτο βαλβίδα σφαιρών

Χρήση προϊόντων

Εφαρμόσιμες σε Class1500-29 ~ ~ 3500 λίβρες, θερμοκρασία 570 ℃ εργασίας υπό τις διάφορες συνθήκες εργασίας όπως το πετρέλαιο, χημική βιομηχανία, διοχέτευση με σωλήνες εγκαταστάσεων παραγωγής ενέργειας που κόβεται ή συνδέουν το μέσο. Εφαρμόσιμο μέσο: νερό, έλαιο, ατμός και άλλο non-corrosive μέσο.

ΚΥΡΙΑ ΠΡΟΔΙΑΓΡΑΦΗ

J41H πρότυπες παράμετροι απόδοσης PN16~PN160 κύριες της βαλβίδας σφαιρών χάλυβα
πρότυπο		PN		MPA λειτουργώντας πίεσης		Θερμοκρασία ℃		Εφαρμόσιμο μέσο
J41H-16C~160C		16~160		1.6~16.0		≤425		νερό, πετρέλαιο, ατμός
Υλικό τμημάτων προϊόντων J41H πρότυπο υλικό μερών βαλβίδων σφαιρών χάλυβα PN16~PN160
Πρότυπο	υλικό
	ΣΩΜΑ ΚΑΙ ΚΑΠΟ		μίσχος		Σφραγίζοντας πρόσωπο		Συσκευασία
J41H-16C~160C	WCB		Ανοξείδωτο χρωμίου		Εμφανιμένος κράματα βάσεων σιδήρου		Αμίαντος, από γραφίτη, εύκαμπτος γραφίτης, PTEF

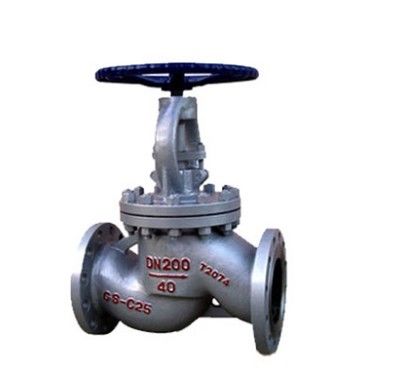

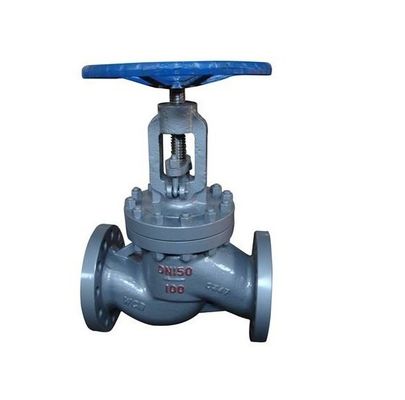

J41H περασμένη κλωστή βαλβίδα σφαιρών φλαντζών βαλβίδων σφαιρών ανοξείδωτου χάλυβα άνθρακα σύνδεση 0

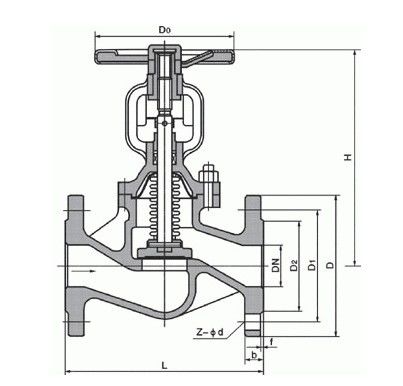

Μορφή προϊόντων βαλβίδων σφαιρών χάλυβα J41H PN16 και μέγεθος δομών (χιλ.)
DN	Λ	Δ	D1	D2	β	z×ød	Χ	D0	weight/KG
10	130	90	60	40	14	4×ø14	198	120	5
15	130	95	65	45	14	4×ø14	200	120	5.5
20	150	105	75	55	14	4×ø14	243	140	7.3
25	160	115	85	65	14	4×ø14	253	160	8
32	180	135	100	78	15	4×ø18	280	160	12
40	200	145	110	85	16	4×ø18	312	200	16
50	230	160	125	100	16	4×ø18	321	200	16
65	290	180	145	120	18	4×ø18	325	240	22
80	310	195	160	135	20	4×ø18	355	240	31
100	350	215	180	155	20	4×ø18	415	280	45
125	400	245	210	185	22	4×ø18	460	320	80
150	480	280	240	210	24	8×ø23	510	360	97
200	600	335	295	265	26	12×ø23	590	360	169

Μορφή προϊόντων βαλβίδων σφαιρών χάλυβα J41H PN25 και μέγεθος δομών (χιλ.)
DN	Λ	Δ	D1	D2	β	z×ød	Χ	D0	weight/KG
10	130	90	60	40	16	4×ø14	198	120	4.9
15	130	95	65	45	16	4×ø14	233	120	5.5
20	150	105	75	55	16	4×ø14	275	140	7
25	160	115	85	65	16	4×ø14	285	160	7.5
32	180	135	100	78	18	4×ø18	302	180	8.5
40	200	145	110	85	18	4×ø18	355	200	12.5
50	230	160	125	100	20	4×ø18	362	240	16
65	290	180	145	120	22	8×ø18	325	280	25
80	310	195	160	135	22	8×ø18	369	280	30
100	350	230	190	165	24	8×ø23	370	300	35
125	400	270	220	188	28	8×ø18	558	400	89
150	480	300	250	218	30	8×ø23	611	400	98
200	600	360	310	278	34	12×ø25	721	400	170

Μορφή προϊόντων βαλβίδων σφαιρών χάλυβα J41H PN40 και μέγεθος δομών (χιλ.)
DN	Λ	Δ	D1	D2	β	z×ød	Χ	D0	weight/KG
10	130	90	60	40	16	4×ø14	198	120	4.5
15	130	95	65	45	16	4×ø14	233	120	5
20	150	105	75	55	16	4×ø14	275	140	7
25	160	115	85	65	16	4×ø14	285	160	9
32	180	135	100	78	18	4×ø18	302	160	12
40	200	145	110	85	18	4×ø18	355	200	17
50	230	160	125	100	20	4×ø18	373	240	24
65	290	180	145	120	22	8×ø18	408	280	33
80	310	195	160	135	22	8×ø18	436	320	44
100	350	230	190	160	24	8×ø23	480	360	60
125	400	270	220	188	28	8×ø25	558	400	89
150	480	300	250	218	30	8×ø25	611	400	130

【

Μορφή προϊόντων βαλβίδων σφαιρών χάλυβα J41H PN63 και μέγεθος δομών (χιλ.)
DN	Λ	Δ	D1	D2	β	z×ød	Χ	D0	weight/KG
15	170	105	75	55	18	4×ø14	148	100	5
20	190	125	90	68	20	4×ø18	150	100	6
25	210	135	100	78	22	4×ø18	175	120	8
32	230	150	110	82	24	4×ø23	200	140	11
40	260	165	125	95	24	4×ø23	231	160	14
50	300	175	135	105	26	4×ø23	262	180	18
65	340	200	160	130	28	8×ø23	450	320	48
80	380	210	170	140	30	8×ø23	485	360	56
100	430	250	200	168	30	8×ø25	537	400	75
150	550	340	280	240	38	8×ø34	646	450	175

Μορφή προϊόντων βαλβίδων σφαιρών χάλυβα J41H PN100 και μέγεθος δομών (χιλ.)
DN	Λ	Δ	D1	D2	β	z×ød	Χ	D0	weight/KG
10	170	100	70	50	20	4×ø14	-	100	5.7
15	170	105	75	55	20	4×ø14	195	120	10
20	190	125	90	68	22	4×ø18	228	120	13.5
25	210	135	100	78	24	4×ø18	250	160	14
32	230	150	110	82	24	4×ø23	326	200	14.3
40	260	165	125	95	26	4×ø23	359	240	29.5
50	300	195	145	112	28	4×ø25	414	280	48.5
65	340	220	170	138	32	8×ø25	434	320	65
80	380	230	180	148	34	8×ø25	547	400	92
100	430	265	210	172	38	8×ø30	621	450	107
125	500	310	250	210	42	8×ø34	-	-	-
150	550	350	290	250	46	12×ø34	840	-	310
200	650	430	360	312	54	12×ø41	925	-	590
250	775	500	430	382	60	12×ø41	1015	-	850
300	900	585	500	442	70	12×ø48	1200	-	1040

Μορφή προϊόντων βαλβίδων σφαιρών χάλυβα J41H PN160 και μέγεθος δομών (χιλ.)
DN	Λ	Δ	D1	D2	β	z×ød	Χ	D0	weight/KG
15	170	110	75	52	24	4×ø18	148	156	4.64
20	190	130	90	62	26	4×ø23	156	161	7.42
25	210	140	100	72	28	4×ø23	175	187	10.1
32	230	165	115	85	30	4×ø25	200	214	12.3
40	260	175	125	92	32	4×ø27	231	252	15.2
50	300	215	165	132	36	8×ø25	262	291	29.7
