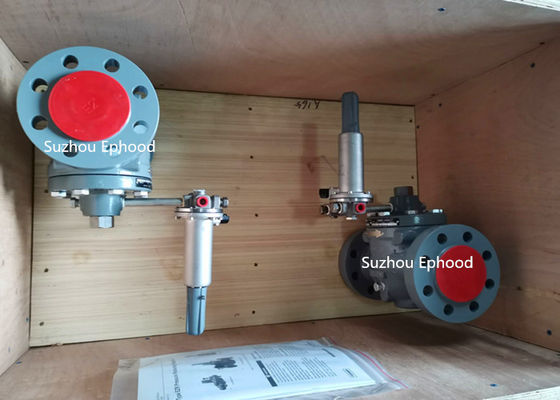

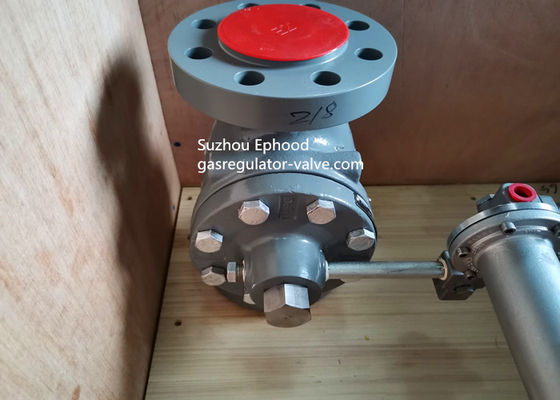

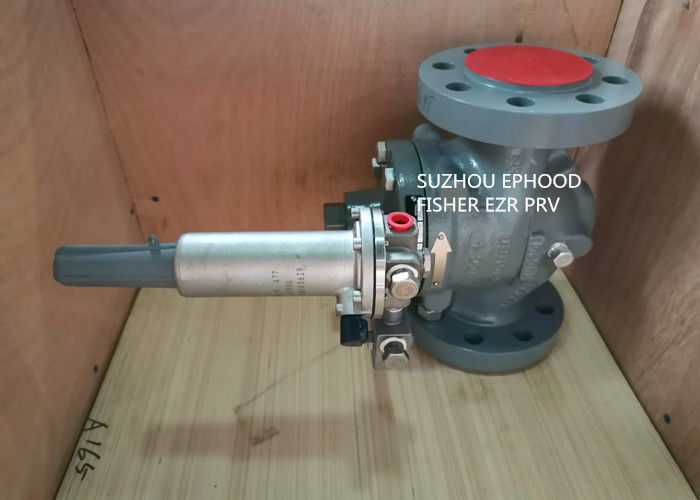

Ρυθμιστής μείωσης πίεσης σειράς Emerson Fisher EZR
Ρυθμιστής αερίου Fisher EZR υψηλού ρυθμού ροής / Ρυθμιστής μείωσης πίεσης με πιλότο 161EB
Ο ρυθμιστής μείωσης πίεσης τύπου EZR, που λειτουργεί με πιλότο, έχει σχεδιαστεί για να παρέχει ακριβή, ομαλή, αθόρυβη λειτουργία, σφιχτό κλείσιμο και μεγάλη διάρκεια ζωής, ακόμη και σε συνθήκες βρώμικης λειτουργίας. Η σειρά EZR μπορεί να εγκατασταθεί σε διάφορες εφαρμογές, όπως συστήματα μεταφοράς/διανομής φυσικού αερίου, βιομηχανικές και εμπορικές εγκαταστάσεις. Ο τύπος EZROSX διατίθεται με μια συσκευή slam-shut που παρέχει προστασία από υπερπίεση ή/και προστασία από υποπίεση, διακόπτοντας πλήρως τη ροή αερίου στο σύστημα κατάντη.
Χαρακτηριστικά
* Σφιχτό κλείσιμο—Το μεταλλικό πώμα έχει σχεδιαστεί για να εκτρέπει τα σωματίδια και τα υπολείμματα μακριά από το διάφραγμα, παρέχοντας ανώτερο κλείσιμο και αυξάνοντας το χρόνο μεταξύ των διαστημάτων συντήρησης.
* Προστασία από υπολείμματα—Η επαναστατική διαδρομή ροής του κλωβού της σειράς EZR ελαχιστοποιεί τη ζημιά από τα υπολείμματα, ενώ το φίλτρο εισόδου από ανοξείδωτο χάλυβα αποτρέπει τα μεγάλα σωματίδια από το να καταστρέψουν το διάφραγμα.
* Μεγάλη διάρκεια ζωής—Ο δοκιμασμένος σχεδιασμός διαφράγματος ενσωματώνει υφασμάτινο υλικό, ανυψωμένη άκρη χάντρας και διαμορφωμένο σχήμα για να αυξήσει την αντοχή, την ανθεκτικότητα και τη διάρκεια ζωής.
* Υψηλή χωρητικότητα—Η διαδρομή ροής της σειράς EZR παράγει την καλύτερη στην κατηγορία χωρητικότητα σε συνδυασμό με την πιο αθόρυβη λειτουργία. Τα προϊόντα Fisher™ ελέγχονται στο εργαστήριο, έτσι ώστε το 100% της δημοσιευμένης χωρητικότητας ροής να μπορεί να χρησιμοποιηθεί με σιγουριά.
* Ένδειξη διαδρομής—Απλοποιεί την επιθεώρηση σε λειτουργία και την αντιμετώπιση προβλημάτων του συστήματος
* Υψηλή ακρίβεια—Πολλαπλά εύρη πίεσης εξόδου και στενές αναλογικές ζώνες που προσφέρονται από τις σειρές 161EB, 161AY και πιλότους τύπου PRX/120 παρέχουν στη σειρά EZR σφιχτό, ακριβή έλεγχο.
* Ενσωματωμένο Slamshut—Ο τύπος EZR-OSX slam-shut διακόπτει την παροχή αερίου κατά τη διάρκεια συνθήκης υπερπίεσης ή υποπίεσης.
Προδιαγραφές
Διαθέσιμες διαμορφώσεις
Δείτε τον πίνακα 1
Μεγέθη σώματος, υλικό, σύνδεση άκρου και ονομαστική πίεση
Δείτε τον πίνακα 2
Μέγιστες πιέσεις εισόδου:Έκτακτης ανάγκης: 175 psig / 12,1 bar, Λειτουργίας: Δείτε τον πίνακα 3
Μέγιστη πίεση εξόδου:
Έκτακτης ανάγκης (Θήκη): 15 psig / 1,0 bar; Για την αποφυγή ζημιάς στα εσωτερικά μέρη: 3 psig / 0,21 bar, διαφορά πάνω από τη ρύθμιση πίεσης εξόδου
Εύρη πίεσης εξόδου
Ρυθμιστής: 3,5 in. w.c. έως 10 psig / 9 mbar έως 0,69 bar Δείτε τον πίνακα 4
Εσωτερική απόδοση ανακούφισης
Δυνατότητες θερμοκρασίας:-20 έως 150°F / -29 έως 66°C
Σύνδεση εξαερισμού θήκης ελατηρίου
Εσωτερική ανακούφιση: 1 NPT
Ανακούφιση υψηλής χωρητικότητας: 2-1/2 NPT
Σύνδεση εξωτερικής εγγραφής:3/4 NPT
Μεγέθη κύριου σώματος βαλβίδας, στυλ σύνδεσης άκρου, μέγιστη πίεση ρουλεμάν
| ΜΕΓΕΘΗ ΚΥΡΙΟΥ ΣΩΜΑΤΟΣ ΒΑΛΒΙΔΑΣ |
ΥΛΙΚΟ |
ΣΤΥΛ ΣΥΝΔΕΣΗΣ ΑΚΡΟΥ |
ΠΙΕΣΗ |
| NPT |
DN |
| 1"*1", 2"*1", 2"*2" |
25*25, 50*25, 50*50 |
Χάλυβας WCC |
CL150RF |
20BAR |
| CL300RF |
52BAR |
| CL600RF |
103BAR |
Εύρη πίεσης εξόδου (ελέγχου) και τυπικές αναλογικές ζώνες
| Τύπος |
Εύρος πίεσης εξόδου |
Αναλογική ζώνη |
| Psi |
Bar |
Psi |
Bar |
161AY ή
161AYM |
6 έως 15 ίντσες w.c.
0,5 έως 1,2
1,2 έως 2,5
2,5 έως 4,5
4,5 έως 7 |
15 έως 37 mbar
0,03 έως 0,08
0,08 έως 0,17
0,17 έως 0,31
0,31 έως 0,48 |
1 ίντσα w.c.
1 ίντσα w.c.
0,5
0,5
0,5 |
3 mbar(2)
3 mbar(2)
0,03(2)
0,03(2)
0,03(2) |
161EB ή
161EBM |
5 έως 15
10 έως 40
30 έως 75
70 έως 140
130 έως 200
200 έως 350 |
0,35 έως 1,0
0,69 έως 2,8
2,1 έως 5,2
4,8 έως 10
9 έως 14
14 έως 24 |
0,5
0,5
0,6
1,3
1,5
3 |
0,03(2)
0,03(2)
0,04(2)
0,09(2)
0,10(2)
0,21(2) |
| 161EB |
30 έως 300 |
2,1 έως 20,7 |
6 |
0,41 |
