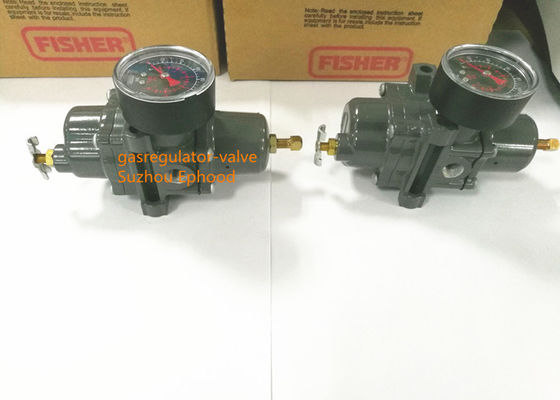

250 Psi Fisher 67CFR Ρυθμιστής φίλτρου

Ρυθμιστής φίλτρου τροφοδοσίας οργάνων Fisher 67CFR-239

250 Psi Fisher 67CFR Ρυθμιστής φίλτρου Φίσερ Βαλβίδα ελέγχου πίεσης Fisher για τη μείωση της πίεσης

Φίσερ 67CFR Ρυθμιστής φίλτρουέχει φίλτρο και εσωτερική βαλβίδα ανακούφισης με μαλακό κάθισμα για αξιόπιστο κλείσιμο χωρίς αισθητή διαρροή.

Φίσερ 67CFR-239 Οι ρυθμιστές άμεσης λειτουργίας και οι ρυθμιστές φίλτρων χρησιμοποιούνται συνήθως για να παρέχουν συνεχώς ελεγχόμενη,μειωμένες πιέσεις σε πνευματικούς και ηλεκτροπνευματικούς ελεγκτές και άλλα όργαναΟι συσκευές αυτές είναι κατάλληλες για τις περισσότερες εφαρμογές αέρα ή αερίου.

Διαθέσιμες ρυθμίσεις


Ικανότητες θερμοκρασίας
Με νιτρίλιο (NBR):
Τυπική βίδες:-20 έως 180°F / -29 έως 82°C
Με μετρητές:-40 έως 180°F / -40 έως 82°C

Δυναμικό εσωτερικής ανακούφισης Fisher 67CFR

Μικρή χωρητικότητα μόνο για μικρές διαρροές καθίσματος·πρέπει να παρέχεται άλλη προστασία κατά της υπερπίεσης, εάν η πίεση εισόδου μπορεί να υπερβαίνει τη μέγιστη ονομαστική πίεση του κατωτέρω εξοπλισμού ή υπερβαίνει τη μέγιστη ονομαστική πίεση εξόδου του ρυθμιστή.

Σημείο ρύθμισης της βαλβίδας ελέγχου έξυπνης αιμορραγίας

6 psi / 0,41 bar διαφορικό

Φίσερ 67CFR Ρυθμιστής φίλτρων: Ικανότητες φίλτρων

Ελεύθερη περιοχή:12 φορές η έκταση του σωλήνα

Αξιολόγηση μικρών:Φίλτρο πολυαιθυλενίου (Παράτυπο): 5 μικρώνΦίλτρο από γυάλινη ίνα (προαιρετικό):5 μικρώνΦίλτρο PVDF ή από ανοξείδωτο χάλυβα (προαιρετικό):40 μικρών

Τοποθεσία της βαλβίδας αποχέτευσης και του φεγγαριού

Προσαρμοσμένη με το πρότυπο εισόδου, άλλες θέσεις προαιρετικές

Αρχή λειτουργίας

Ρυθμιστής φίλτρου 67CFRΗ πίεση προς τα κάτω καταγράφεται εσωτερικά στην κάτω πλευρά του διαφράγματος.Το φλυτζάνι της βαλβίδας κρατείται κατά της πύλης και δεν υπάρχει ροή μέσω του ρυθμιστήΌταν η ζήτηση αυξάνεται, η πίεση προς τα κάτω μειώνεται ελαφρώς επιτρέποντας στο ελατήριο να επεκταθεί, μετακινώντας το στέλεχος προς τα κάτω και την πρίζα της βαλβίδας μακριά από το άνοιγμα.

Εσωτερική ανακούφιση (τύποι 67CR, 67CSR, 67CFR και 67CFSR)

Εάν για κάποιο λόγο, εκτός των κανονικών συνθηκών λειτουργίας, η πίεση προς τα κάτω υπερβαίνει το σημείο ρύθμισης του ρυθμιστή,η δύναμη που δημιουργείται από την πίεση προς τα κάτω θα σηκώσει το διάφραγμα μέχρι το διάφραγμα να σηκωθεί από το κάθισμα ανακούφισηςΗ βαλβίδα ανακούφισης του τύπου 67CR, 67CSR, 67CFRή 67CFSR είναι ένα ελαστομερές βύσμα που εμποδίζει τη διαρροή αέρα από την κατωτέρω ροή στην ατμόσφαιρα κατά τη διάρκεια της κανονικής λειτουργίας, διατηρώντας έτσι τον αέρα των φυτών.

Έξυπνο αεροσκάφος αιμορραγίας

Σε ορισμένες περιπτώσεις, είναι επιθυμητό να εξαλείφεται η πίεση κατωτέρω αν η πίεση εισόδου χάνεται ή πέφτει κάτω από το καθορισμένο σημείο του ρυθμιστή.εάν ο ρυθμιστής είναι εγκατεστημένος σε εξοπλισμό που κατά καιρούς δεν έχει ζήτηση ροής, αλλά αναμένεται να αντιρρέει με απώλεια πίεσης εισόδουΟι τύποι 67CFR και 67CFSR μπορούν να παραγγελθούν με την επιλογή Smart Bleed, η οποία περιλαμβάνει μια εσωτερική βαλβίδα ελέγχου για αυτή την εφαρμογή.ή μειώνεται κάτω από το σημείο αναφοράς του ρυθμιστήΗ επιλογή αυτή εξαλείφει την ανάγκη για σταθερή ροή προς τα κάτω του ρυθμιστή, εξοικονομώντας έτσι τον αέρα του εργοστασίου.

Προστασία από υπερπίεση

Οι ρυθμιστές φίλτρου σειράς 67C έχουν μέγιστη πίεση εξόδου χαμηλότερη από τη μέγιστη πίεση εισόδου.Χρησιμοποιείται διάταξη μείωσης της πίεσης ή περιορισμού της πίεσης εάν η πίεση εισόδου μπορεί να υπερβαίνει τη μέγιστη ονομαστική πίεση εξόδου..

Οι τύποι 67CR, 67CSR, 67CFR και 67CFSR έχουν εσωτερική βαλβίδα ανακούφισης χαμηλής χωρητικότητας μόνο για μικρές διαρροές καθίσματος. Other overpressure protection must be provided if the maximum inlet pressure can exceed the maximum pressure rating of the downstream equipment or exceeds the maximum outlet pressure rating of the regulator.
