Αναλογία ρυθμιστής gik40r02-5 Schroder Krom

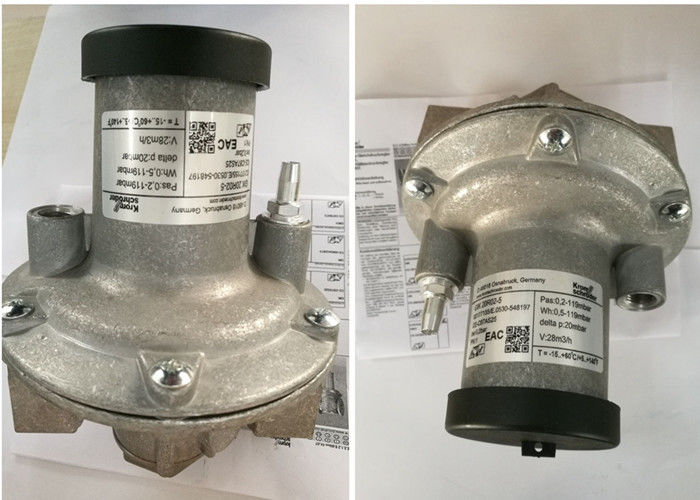

Ρυθμιστής αναλογίας Krom Schroder GIK20R02-5

Κεφαλίδα ρυθμιστή πίεσης αερίου Krom Schroder 200 Mbar Μέγιστη λειτουργική πίεση GIK20R02-5

Ο ρυθμιστής αναλογίας Krom Schroder έχει τα παρακάτω μοντέλα: GIK20R02-5; GIK25R02-5; GIK40R02-5; GIK50R02-5

Εφαρμογή
Οι ρυθμιστές αναλογίας αερίου/αέρα GIK και GI χρησιμεύουν για τη διατήρηση σταθερής αναλογίας αέρα/αερίου και για τη ρύθμιση της πίεσης του αερίου ανωτέρω των καυστήρων αερίου σε εγκαταστάσεις χωρίς προθέρμανση αέρα καύσης.GIK και GI για τη διαμόρφωση ελέγχου, GIK..B με παράκαμψη για έλεγχο υψηλής/χαμηλής/αποσύνδεσης. ρύθμιση μηδενικής πίεσης με κιτ μετατροπής.

Λειτουργία

Ο ρυθμιστής αναλογίας αερίου/αέρα ενεργοποιείται από την πίεση της αγωγού αέρα καύσης.Η χωρητικότητα του καυστήρα ποικίλλει με τη βοήθεια της βαλβίδας ελέγχου αέρα.
Οι διακυμάνσεις της πίεσης του φούρνου έχουν την ίδια επίδραση στην ροή αερίου και αέρα, πράγμα που σημαίνει ότι το μείγμα αερίου-αέρα δεν αλλάζει.
Σε περίπτωση υψηλού/χαμηλού ελέγχου (GIK..B), το ελατήριο πρέπει να είναι πλήρως χαλαρό. Η ελάχιστη ροή ρέει μόνο μέσω της παράκαμψης. Η ρύθμιση σε υψηλή φωτιά πραγματοποιείται μέσω ορίων ή βαλβίδων στον καυστήρα.

Τεχνικά δεδομένα
GIK, GI
Τύπος αερίου: φυσικό αέριο, αστικό αέριο, υγροποιημένο φυσικό αέριο (αέριο), βιολογικά παραγόμενο μεθάνιο,GIK..L, GI..L μόνο για τον αέρα.
Μέγιστη πίεση εισόδου: 3 psig (200 mbar).

Πίεση ελέγχου αέρα καύσης:0.2 έως 48 "WC (0,5 έως 120 mbar).
Πίεση εξόδου:00,08 έως 47,5 "WC (0,2 έως 119 mbar).
Διαφορετική πίεση μεταξύ πίεσης εισόδου pe και πίεσης εξόδου pa: μέγιστο 40 "WC ((100 mbar).
Αναλογία μετάδοσης: 1:1.
Διάμετρος παράκαμψης GIK..B:GIK 15 ̇25: πρότυπο 0,06 ίντσες (1,5 mm), εφικτό έως 0,157 ίντσες (4 mm)
GIK 40·50: πρότυπο 0,197 ίντσες (5 mm),
δυνατό έως 0,354 ίντσες (9 mm).
Πεδίο ρύθμισης στην ελάχιστη ροή: -1,2 έως +1,2 ¥WC (-3 έως +3 mbar).

GIK
Σύνδεση: NPT-ήδη.
Σύνδεση για την γραμμή ελέγχου: 1/4 NPT.
Κουτί: αλουμίνιο.
Διάφραγμα: Περμπούναν.
Καθίσμα βαλβίδας: αλουμίνιο.
Δίσκος βαλβίδας: πλαστικό.
Σφραγίδα δίσκου βαλβίδας: Perbunan.
- Σφραγίδα παράκαμψης.
θερμοκρασία περιβάλλοντος:
-4 έως +158°F (-20 έως +70°C).
