Το Φίσερ 3582 πνευματικά positioners βαλβίδων χρησιμοποιείται με διάφραγμα-ωθημένος, συνελεύσεις βαλβίδων ελέγχου γλιστρώ-μίσχων. Αυτό το πνευματικό positioner βαλβίδων λαμβάνει ένα πνευματικό σήμα εισαγωγής από μια συσκευή ελέγχου και διαμορφώνει την πίεση ανεφοδιασμού στον ενεργοποιητή βαλβίδων ελέγχου, που παρέχει μια ακριβή θέση μίσχων βαλβίδων που είναι ανάλογη προς το πνευματικό σήμα εισαγωγής.

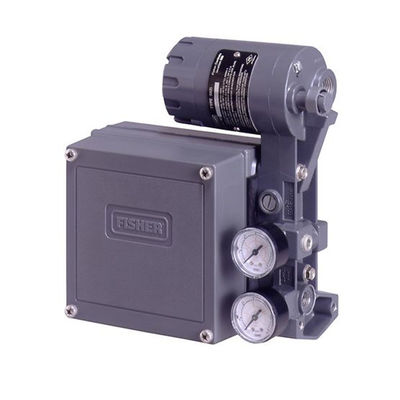

Πνευματικά positioners βαλβίδων 3582 σειρών, που παρουσιάζονται στο σχήμα 1, και electro-pneumatic positioners βαλβίδων τύπων 3582i, που παρουσιάζονται στο σχήμα 2, χρησιμοποιούνται με διάφραγμα-ωθημένος, συνελεύσεις βαλβίδων ελέγχου γλιστρώ-μίσχων. Πνευματικά positioners βαλβίδων λαμβάνουν ένα πνευματικό σήμα εισαγωγής από μια συσκευή ελέγχου και διαμορφώνουν την πίεση ανεφοδιασμού στον ενεργοποιητή βαλβίδων ελέγχου, που παρέχει μια ακριβή θέση μίσχων βαλβίδων που είναι ανάλογη προς το πνευματικό σήμα εισαγωγής.

Positioners του Φίσερ 3582NS καλύπτουν τις χαρακτηριστικές απαιτήσεις της βιομηχανίας πυρηνικής ενέργειας. Η κατασκευή τύπων 3582NS περιλαμβάνει τα υλικά που παρέχουν την ανώτερη απόδοση στην ανυψωμένα θερμοκρασία και επίπεδα ακτινοβολίας. O-rings είναι EPDM (προπυλένιο αιθυλενίου) και τα διαφράγματα είναι EPDM/Nomex. EPDM καταδεικνύει την ανώτερες ικανότητα θερμοκρασίας και τη ζωή του προϊόντος στο ράφι πέρα από το νιτρίλιο. Το ύφασμα διαφραγμάτων Nomex καταδεικνύει τη βελτιωμένη διατήρηση δύναμης στην ανυψωμένους θερμοκρασία και τους όρους ακτινοβολίας.

Επιπλέον, positioner τύπων 3582NS είναι κατάλληλος «εμπορικός βαθμός που αφιερώνεται» κάτω από 10CFR50 του Φίσερ, παράρτημα Β, πρόγραμμα εξασφάλισης ποιότητας.

Αυτοί μπορούν να παρασχεθούν ως στοιχεία 10CFR21. Electro-pneumatic positioner βαλβίδων τύπων 3582i του Φίσερ αποτελείται από έναν electro-pneumatic μετατροπέα τύπων 582i που εγκαθίσταται σε έναν τύπο 3582 πνευματικό positioner βαλβίδων.

Positioner εμπορικών σημάτων 3582i του Emerson Φίσερ παρέχει μια ακριβή θέση μίσχων βαλβίδων που είναι ανάλογη προς ένα σήμα συνεχούς τρέχον εισαγωγής. Ο electro-pneumatic μετατροπέας τύπων 582i, που παρουσιάζεται στο σχήμα 5, είναι μια μορφωματική μονάδα που μπορεί να εγκατασταθεί στο εργοστάσιο ή στον τομέα (2). Ο μετατροπέας λαμβάνει ένα dccurrent σήμα εισαγωγής και παρέχει ένα ανάλογο πνευματικό σήμα παραγωγής μέσω μιας ρύθμισης ακροφυσίων/πτερυγίων. Το πνευματικό σήμα παραγωγής παρέχει το σήμα εισαγωγής πνευματικό positioner, που εξαλείφει την ανάγκη για έναν μακρινό τοποθετημένο μετατροπέα.
3582 σειρές πνευματικά και Positioners βαλβίδων τύπων 3582i ηλεκτρο πνευματικά

Προδιαγραφές

Διαθέσιμες διαμορφώσεις

Αναφερθείτε στην περιγραφή αριθμού τύπων

Σήμα εισαγωγής

Για 3582 σειρές: 0,2 έως 1,0 φράζουν (3 έως 15 psig), 0,4 έως 2,0 φράζουν (6 έως 30 psig), ή να χωρίσουν τη σειρά

Για τον τύπο 3582i μόνο:

το ΣΥΝΕΧΈΣ σταθερό ρεύμα 4 έως 20 μΑ με 30 VDC τη μέγιστη τάση συμμόρφωσης, μπορεί να είναι χωρισμένη σειρά

Ισοδύναμο κύκλωμα

Για τον τύπο 3582i μόνο:

120 ωμ που μετακινούνται από τρεις διόδους 5,6 βολτ zener

Σήμα παραγωγής

Τύπος: Αεροκίνητη πίεση όπως απαιτείται από τον ενεργοποιητή μέχρι 95 τοις εκατό του μέγιστου ανεφοδιασμού

Δράση (1): Τομέας-αντιστρέψιμος μεταξύ άμεσος και αντίστροφος μέσα πνευματικό positioner βαλβίδων

Πίεση ανεφοδιασμού (1)

Συστημένος: 0,3 φραγμός (5 PSI) επάνω από την απαίτηση ενεργοποιητών

Μέγιστο: 3.4 φραγμός (50 psig) ή εκτίμηση πίεσης του ενεργοποιητή, οποιοσδήποτε είναι χαμηλότερος

Μέγιστη εκτίμηση πίεσης φυσητήρων εισαγωγής

2.4 φραγμός (35 psig)

Μέγιστη κατανάλωση αέρα κατάστασης (1) (2)

Για 3582 σειρές

1.4 ανεφοδιασμός φραγμών (20 psig): 0,38 κανονικό m3/hr (14.0scfh)

2.0 ανεφοδιασμός φραγμών (30 psig): 0,48 κανονικό m3/hr (18.0scfh)

2.4 ανεφοδιασμός φραγμών (35 psig): 0,54 κανονικό m3/hr (20.0scfh)

Για τον τύπο 3582i μόνο

1.4 ανεφοδιασμός φραγμών (20 psig): 0,42 κανονικό m3/hr (17.2scfh)

2.0 ανεφοδιασμός φραγμών (30 psig): 0,53 κανονικό m3/hr (21scfh)

2.4 ανεφοδιασμός φραγμών (35 psig): 0,59 κανονικό m3/hr (24scfh)

Μέγιστη απαίτηση αέρα ανεφοδιασμού (1) (2)

Για 3582 σειρές και τον τύπο 3582i:

1.4 ανεφοδιασμός φραγμών (20 psig): 4.7 κανονικό m3/hr (164.5scfh)

2.0 ανεφοδιασμός φραγμών (30 psig): 7.0 κανονικό m3/hr (248,5)

2.4 ανεφοδιασμός φραγμών (35 psig): 8.1 κανονικό m3/hr (285.5scfh)

Απόδοση

Για 3582 σειρές:

Ανεξάρτητη γραμμικότητα (1): ±1 τοις εκατό της έκτασης σημάτων παραγωγής

Υστέρηση (1): 0,5 τοις εκατό της έκτασης

Για τον τύπο 3582i μόνο:

Ανεξάρτητη γραμμικότητα (1): ±2 τοις εκατό της έκτασης σημάτων παραγωγής

Υστέρηση (1): 0,6 τοις εκατό της έκτασης

Ηλεκτρομαγνητική παρέμβαση (EMI) (1): Όταν εξετάζεται ανά IEC 801-3 (1984), η αλλαγή στην απόκλιση κατάστασης είναι λιγότερο από ±1% σε μια ηλεκτρομαγνητική δύναμη τομέων 30 V/m από 20 έως 1000 MHz.Positioner εξετάζεται με την κατοικία ΚΑΠ σε και με την εξωτερική καλωδίωση τομέων στον άκαμπτο αγωγό μετάλλων.

Για 3582 σειρές και τον τύπο 3582i:

Κέρδος ανοικτών βρόχων (σήμα παραγωγής) (1):

100 στη σειρά του φραγμού 0,2 έως 1,0 (3 έως 15 psig)

55 στη σειρά του φραγμού 0,4 έως 2,0 (6 έως 30 psig)

Λειτουργούσες επιρροές (1)

Πίεση ανεφοδιασμού, για τις μονάδες 3582 σειρών: Το ταξίδι βαλβίδων αλλάζει λιγότερο από 1,67 τοις εκατό ανά αλλαγή φραγμών (0.25percent ανά 2 PSI) στην πίεση ανεφοδιασμού

Πίεση ανεφοδιασμού, για τις μονάδες τύπων 3582i: Το ταξίδι βαλβίδων αλλάζει λιγότερο από 3,62 τοις εκατό ανά αλλαγή φραγμών (1.5percent ανά 2 PSI) στην πίεση ανεφοδιασμού

Ενεργά όρια θερμοκρασίας (1)

Τυποποιημένη κατασκευή, για 3582 σειρές και

Μονάδες τύπων 3582i: – 40 σε +71_C (– 40 σε +160_F)

Μονάδες τύπων 3582NS: – 40 σε +82_C (– 40 σε +180_F)

με τα ελαστομερή EPDM

Υψηλής θερμοκρασίας κατασκευή (3), για τους τύπους

3582A και Γ μόνο: – 18 σε +104_C (0 σε +220_F)

Ηλεκτρική ταξινόμηση

Για τον τύπο 3582i μόνο:

Αναφερθείτε στο επικίνδυνο δελτίο ταξινομήσεων περιοχής

για τις συγκεκριμένες εγκρίσεις.

Ταξινόμηση κατοικίας

Για τον τύπο 3582i μόνο:

NEMA 3, IEC 60529 IP54: Τοποθετώντας προσανατολισμός
απαιτεί τη θέση διεξόδων για να είναι κάτω από οριζόντιο


Χαρακτηριστικά γνωρίσματα

• Για τη γρήγορη αναλογική αντικατάσταση συσκευών αποστολής σημάτων, το όργανο μπορεί να διαμορφωθεί με τα στοιχεία αισθητήρων προεπιλογής, μηδέν όφσετ επιπέδων, διαφορικό SG διαδικασίας, και μηδέν/εκτείνεται τη διαδικασία μόνο.
• Η ακριβής, αναλογική σε ψηφιακό μετατροπή υψηλός-κέρδους επιτρέπει τη μέτρηση των μικρών αλλαγών στη μεταβλητή διαδικασίας. Αυτό επιτρέπει τη χρήση στο δύσκολες υγρές επίπεδο, τη διεπαφή, ή τις εφαρμογές πυκνότητας.
• Ένας εσωτερικός αισθητήρας θερμοκρασίας επιτρέπει τη συνεπή απόδοση του ψηφιακού ισόπεδου ελεγκτή, παρά τις αλλαγές περιβαλλοντικής θερμοκρασίας.
• Τα μηχανικά μέτρα προστασίας που σχεδιάζονται στον ψηφιακό ισόπεδο ελεγκτή βοηθούν να αντισταθούν τη σωματική κακοποίηση που υφίσταται συχνά κατά τη διάρκεια της εγκατάστασης ή στις μεταφορές, χωρίς συμβιβασμό της απόδοσης.
• Οι συνδέσεις καλωδίωσης τομέων είναι σε ένα διαμέρισμα που χωρίζεται από την ηλεκτρονική. Αυτό προστατεύει την ηλεκτρονική από οποιαδήποτε υγρασία που παρουσιάζεται στην κατοικία με την καλωδίωση τομέων.
• Περιλαμβάνει self-diagnostics που ανιχνεύει ένα λάθος που μπορεί να δώσει τη διαδικασία τη μεταβλητή μέτρηση ανακριβή.


Πίνακας 1. Ικανότητες διάσπαση-σειράς
