Τυποποιημένο ψηφιακό Positioner βαλβίδων που μετρά το υγρό επίπεδο με τους αισθητήρες επιπέδων

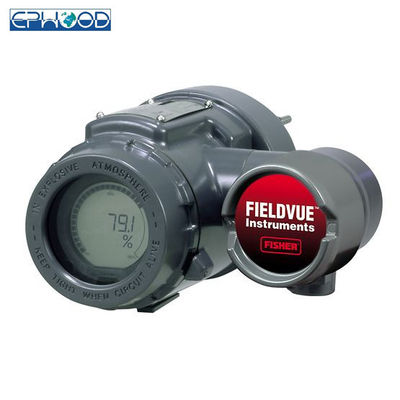

Ψηφιακός ισόπεδος ελεγκτής του Φίσερ FIELDVUE DLC3010

Οι ψηφιακές βοήθειες ισόπεδων ελεγκτών του Φίσερ FIELDVUE DLC3010 εσείς κερδίζουν την εύκολη πρόσβαση στις πληροφορίες κρίσιμες στη λειτουργία διαδικασίας σας. Συγκεντρώστε τις πληροφορίες για τη διαδικασία, το όργανο, ή τον αισθητήρα χρησιμοποιώντας τον πληροφοριοδότη 475 ή 375 τομέων. Ο ψηφιακός ισόπεδος ελεγκτής DLC3010 μπορεί να χρησιμοποιηθεί στο ανάλογο ή τον ψηφιακό κάνοντας σήμα τρόπο HART® με το σύστημα DeltaV™.

Χαρακτηριστικά γνωρίσματα

• Για τη γρήγορη αναλογική αντικατάσταση συσκευών αποστολής σημάτων, το όργανο μπορεί να διαμορφωθεί με τα στοιχεία αισθητήρων προεπιλογής, μηδέν όφσετ επιπέδων, διαφορικό SG διαδικασίας, και μηδέν/εκτείνεται τη διαδικασία μόνο.
• Η ακριβής, αναλογική σε ψηφιακό μετατροπή υψηλός-κέρδους επιτρέπει τη μέτρηση των μικρών αλλαγών στη μεταβλητή διαδικασίας. Αυτό επιτρέπει τη χρήση στο δύσκολες υγρές επίπεδο, τη διεπαφή, ή τις εφαρμογές πυκνότητας.
• Ένας εσωτερικός αισθητήρας θερμοκρασίας επιτρέπει τη συνεπή απόδοση του ψηφιακού ισόπεδου ελεγκτή, παρά τις αλλαγές περιβαλλοντικής θερμοκρασίας.
• Τα μηχανικά μέτρα προστασίας που σχεδιάζονται στον ψηφιακό ισόπεδο ελεγκτή βοηθούν να αντισταθούν τη σωματική κακοποίηση που υφίσταται συχνά κατά τη διάρκεια της εγκατάστασης ή στις μεταφορές, χωρίς συμβιβασμό της απόδοσης.
• Οι συνδέσεις καλωδίωσης τομέων είναι σε ένα διαμέρισμα που χωρίζεται από την ηλεκτρονική. Αυτό προστατεύει την ηλεκτρονική από οποιαδήποτε υγρασία που παρουσιάζεται στην κατοικία με την καλωδίωση τομέων.
• Περιλαμβάνει self-diagnostics που ανιχνεύει ένα λάθος που μπορεί να δώσει τη διαδικασία τη μεταβλητή μέτρηση ανακριβή.

DLC3010 οι ψηφιακοί ισόπεδοι ελεγκτές επικοινωνούν, βασισμένο στο ‐ επίπεδο μικροεπεξεργαστών, διεπαφή, ή αισθαμένος όργανα πυκνότητας. Εκτός από την κανονική λειτουργία της παροχής 4 ‐ 20 milliampere το τρέχον σήμα, ψηφιακοί ισόπεδοι ελεγκτές DLC3010, που χρησιμοποιεί το πρωτόκολλο επικοινωνιών ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ, δίνει την εύκολη πρόσβαση στις πληροφορίες κρίσιμες στη λειτουργία διαδικασίας.

Μπορείτε να λάβετε τις πληροφορίες από τη διαδικασία, το όργανο, ή τον αισθητήρα χρησιμοποιώντας έναν πληροφοριοδότη τομέων με το συμβατό σύστημα περιγραφών συσκευών (DDs) με τους ψηφιακούς ισόπεδους ελεγκτές DLC3010. Ο πληροφοριοδότης τομέων μπορεί να συνδεθεί στον ψηφιακό ισόπεδο ελεγκτή ή σε ένα κιβώτιο συνδέσεων τομέων. Χρησιμοποιώντας τον πληροφοριοδότη τομέων, μπορείτε να εκτελέσετε διάφορες διαδικασίες με τον ψηφιακό ισόπεδο ελεγκτή DLC3010. Μπορείτε να ρωτήσετε, να διαμορφώσετε, να βαθμολογήσετε, ή να εξετάσετε τον ψηφιακό ισόπεδο ελεγκτή. Χρησιμοποιώντας το πρωτόκολλο ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ, οι πληροφορίες από τον τομέα μπορούν να ενσωματωθούν στα συστήματα ελέγχου ή να παραληφθούν σε ενιαία βάση βρόχων.

DLC3010 οι ψηφιακοί ισόπεδοι ελεγκτές σχεδιάζονται για να αντικαταστήσουν άμεσα τις τυποποιημένες πνευματικές και ηλεκτρο πνευματικές συσκευές αποστολής σημάτων επιπέδων ‐. DLC3010 οι ψηφιακοί ισόπεδοι ελεγκτές τοποθετούν σε μια ευρεία ποικιλία εγκλωβισμένων και cageless 249 αισθητήρων επιπέδων. Τοποθετούν στους αισθητήρες επιπέδων τύπων άλλων κατασκευαστών displacer μέσω της χρήσης να τοποθετήσουν τους προσαρμοστές.

Διαθέσιμες διαμορφώσεις

DLC3010 ψηφιακός ισόπεδος ελεγκτής: Τοποθετεί σε εγκλωβισμένους και cageless 249 αισθητήρες.

Λειτουργία: Συσκευή αποστολής σημάτων

Πρωτόκολλο επικοινωνιών: ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ

Σήμα εισαγωγής

Επίπεδο, διεπαφή, ή πυκνότητα: Περιστροφική κίνηση του άξονα σωλήνων ροπής ανάλογου προς τις αλλαγές στο υγρό επίπεδο, επίπεδο διεπαφών, ή πυκνότητα που αλλάζουν την πλευστότητα ενός displacer.

Θερμοκρασία διαδικασίας: Η διεπαφή για το καλώδιο 2 ‐ ή 3 ‐ Ε&ΤΑ λευκόχρυσου 100 ωμ για την αντίληψη της θερμοκρασίας διαδικασίας, ή ο προαιρετικός χρήστης ‐ εισήγαγε τη θερμοκρασία στόχων για να επιτρέψει την αποζημίωση για των αλλαγών στη συγκεκριμένη πυκνότητα.

Σήμα παραγωγής

Ανάλογο: 4 ‐ 20 milliamperes ΣΥΝΕΧΉ (άμεση δράση-αυξαμένος επίπεδο, διεπαφή, ή παραγωγή αυξήσεων πυκνότητας ή αντίστροφο δράση-αυξαμένος επίπεδο, διεπαφή, ή παραγωγή μειώσεων πυκνότητας)

Υψηλός κορεσμός: 20.5 μΑ

Χαμηλός κορεσμός: 3.8 μΑ

Υψηλός συναγερμός: 22.5 μΑ

Χαμηλός συναγερμός: 3.7 μΑ

Μόνο ένας από ανωτέρω τον υψηλό - οι χαμηλοί ορισμοί συναγερμών είναι διαθέσιμοι σε μια δεδομένη διαμόρφωση. ΝΕ 43 του ΝΑΜΟΥΡ υποχωρητικό όταν επιλέγεται το υψηλό επίπεδο συναγερμών.

Ψηφιακός: ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ 1200 Baud FSK (μετατόπιση συχνότητας που κλειδώνεται)

Οι απαιτήσεις σύνθετης αντίστασης ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ πρέπει να καλυφθούν για να επιτρέψουν την επικοινωνία. Συνολική σύνθετη αντίσταση διακλαδώσεων

πέρα από την κύρια συσκευή οι συνδέσεις (αποκλείοντας τη σύνθετη αντίσταση κυρίου και συσκευών αποστολής σημάτων) πρέπει να είναι μεταξύ 230 και 1100 ωμ. Το ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ συσκευών αποστολής σημάτων λαμβάνει τη σύνθετη αντίσταση ορίζεται ως: Rx: 42K ωμ και CX: 14 nF

Σημειώστε ότι στη διαμόρφωση σημείου σημείου ‐ σε ‐, αναλογική και ψηφιακή σηματοδότηση είναι διαθέσιμο. Το όργανο μπορεί να ρωτηθεί ψηφιακά για τις πληροφορίες, ή να τοποθετηθεί στον τρόπο έκρηξης για να διαβιβάσει τακτικά τις εκούσιες πληροφορίες διαδικασίας ψηφιακά. Στον πολυ τρόπο πτώσης ‐, το ρεύμα παραγωγής καθορίζεται σε 4 μΑ, και μόνο η ψηφιακή επικοινωνία είναι διαθέσιμη.

Ηλεκτρική ταξινόμηση

Επικίνδυνη περιοχή: CSA- ασφαλής αφ' εαυτού, απόδειξη έκρηξης ‐, τμήμα 2, απόδειξη ανάφλεξης ‐ σκόνης

FM- ασφαλής αφ' εαυτού, απόδειξη έκρηξης ‐, μη ‐ εμπρηστικό, απόδειξη ανάφλεξης ‐ σκόνης

ATEX- ασφαλής αφ' εαυτού, τύπος ν, πυρίμαχος

IECEx- ασφαλές αφ' εαυτού, τύπος ν, πυρίμαχος

Αναφερθείτε στις επικίνδυνες εγκρίσεις περιοχής και τις ειδικές οδηγίες για τη «ασφαλή χρήση» και τις εγκαταστάσεις μέσα

Επικίνδυνες θέσεις στο τμήμα εγκατάστασης, που αρχίζει σελίδας 15, για τις πρόσθετες εγκρίσεις

πληροφορίες.

Ηλεκτρική κατοικία: NEMA 4X, περίφραξη CSA, και IP66
