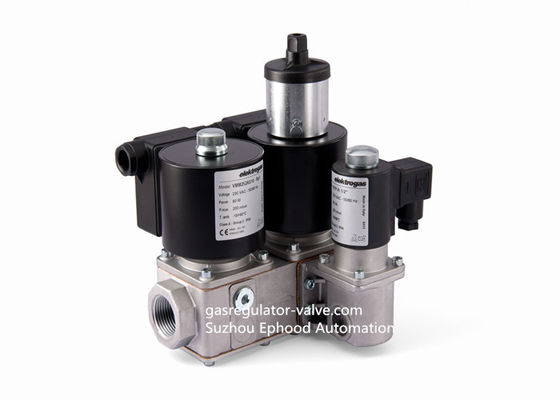

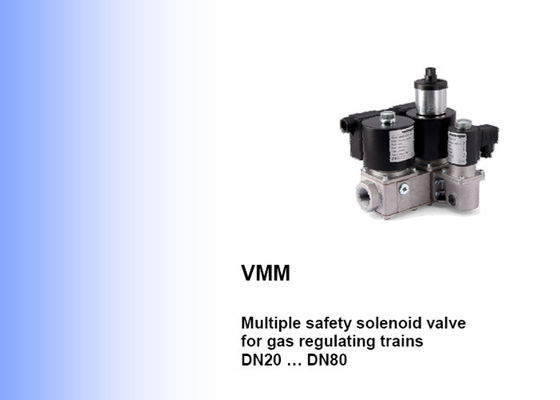

VMM διαμορφώστε την πολλαπλάσια βαλβίδα σωληνοειδών ασφάλειας Elektrogas για τα ρυθμίζοντας τραίνα αερίου

Το Elektrogas VMM βαλβίδα τύπων είναι ένας συνδυασμός δύο βαλβίδων σε μια μόνη συμπαγή και ευπροσάρμοστη κατοικία βαλβίδων. Η πρώτη βαλβίδα είναι μια γρήγορη βαλβίδα σωληνοειδών ασφάλειας ανοίγματος. Η δεύτερη βαλβίδα μπορεί να είναι ένα γρήγορο άνοιγμα ή μια αργή βαλβίδα σωληνοειδών ανοίγματος για να ρυθμίσει τη ροή αερίου, με ένα πρώτο διευθετήσιμο γρήγορο κτύπημα και ένα δεύτερο διευθετήσιμο αργό κτύπημα. Είναι δυνατό συνδέει μια τρίτη παράκαμψη/μια πειραματική βαλβίδα, η οποία αποδίδει από το στάδιο οδηγών ή για να λάβει ένα δεύτερο γρήγορο (αργό) κτύπημα ή και των δύο. Αυτός ο τύπος συσκευής είναι κατάλληλος για το φράξιμο αερίου και αέρα και τους ελέγχους ρύθμισης στους ατμοσφαιρικούς καυστήρες ή τους ανεμιστήρας-βοηθημένους καυστήρες (με μια ή δύο σκηνική λειτουργία), στους βιομηχανικούς κλιβάνους και σε όλους τους εξοπλισμούς αερίου που χρησιμοποιούν τα ρυθμίζοντας τραίνα.

Προδιαγραφή

Η VMM βαλβίδα τύπων είναι ένας συνδυασμός δύο βαλβίδων σωληνοειδών μόνους σε έναν συμπαγή και versatilevalve μια κατοικία.

Αυτός ο τύπος συσκευής είναι κατάλληλος για τον αέρα ή το αέριο που εμποδίζει και που απελευθερώνει τους ελέγχους (με το ένα ή τη λειτουργία twostages), που απαιτείται στους καυστήρες δύναμης αερίου, ατμοσφαιρικός λέβητας αερίου, βιομηχανικές καταναλώνοντας συσκευές αερίου andothers κλιβάνων.

Τεχνικές προδιαγραφές

Περιγραφή

Οι βαλβίδες αποτελούνται από το κράμα αργιλίου die-cast, με μια σειρά για τις συνδέσεις fromDN20 κολπίσκων/εξόδου (3/4») μέχρι DN80 (3»).

Οι σφραγίσεις αποτελούνται από το NBR-βασισμένο λάστιχο που πιστοποιείται για τη χρήση με το αέριο (το EN 549).

Οι συνδέσεις σωλήνων συναντούν την ομάδα 2 και backpressure η σφράγιση είναι υποχωρητική με την κατηγορία Α, που χορηγεί στις απαιτήσεις EN161.

Μια τρίτη βαλβίδα με την ικανότητα DN15 ή DN25 μπορεί να εγκατασταθεί για να παρακάμψει το δεύτερο και να έχει alow το στάδιο πυρκαγιάς ή μια δεύτερη έξοδο για το πειραματικό bumer (πειραματική εκτέλεση).

Κατάλληλος για τη χρήση με τον αέρα και τα μη-επιθετικά αέρια που περιλαμβάνονται στις 1, 2 και 3 οικογένειες (το EN 437). Ειδικές εκδόσεις για τα επιθετικά αέρια.

Ολόκληρη η σειρά μπορεί να παρασχεθεί στην εκτέλεση πρώην-απόδειξης, για τη χρήση στις ζώνες 2 και 22, χορηγώντας την οδηγία to2014/34/EU (ATEX).

Η βαλβίδα είναι ανοικτή μόνο όταν ενεργοποιείται: εάν, για οποιοδήποτε λόγο, η παροχή ηλεκτρικού ρεύματος πηγαίνει κάτω, τα valvecloses αμέσως (εγγενές χρηματοκιβώτιο).

Κατάλληλος για τη βαρέων καθηκόντων λειτουργία κύκλων και κατάλληλος για τη συνεχή υπηρεσία (100% ΕΔ).

Εξοπλισμένος με τη ρύθμιση ποσοστού ροής.

Ένα ενσωματωμένο πρόστιμο - το φίλτρο πλέγματος προστατεύει το κάθισμα βαλβίδων και το δίσκο καθώς επίσης και downstreamcomponents και αποτρέπει τη βρώμικη μόλυνση.

Παρεχόμενοι τους διμερείς λιμένες πίεσης σε δύο πλευρές σε όλες τις αίθουσες πίεσης, στα connectmanometers, οι διακόπτες πίεσης, ο ελεγκτής διαρροής ή άλλη δηλητηριάζουν με αέρια τους εξοπλισμούς.

Στις σπείρες παρέχεται το τελικό κιβώτιο ή το βούλωμα του ISO 4400. Και τα δύο συστήματα είναι παρεχόμενος withsuitable αδένας καλωδίων για να αποφύγουν το νερό και βρώμικη μόλυνση.

Η κανονικά ανοικτή βαλβίδα διεξόδων VMRNA μπορεί να ενσωματωθεί σε VMM από 1 " V4 σε 3» dimensionsand διοχετεύοντας με σωλήνες είναι ο ίδιος της τρίτης πειραματικής βαλβίδας. Δείτε το δελτίο VMRNA για άλλες λεπτομέρειες.

Όλα τα συστατικά σχεδιάζονται για να αντισταθούν οποιαδήποτε μηχανικά, χημικά και θερμικά κατά τη διάρκεια της χαρακτηριστικής υπηρεσίας. Οι αποτελεσματικές επεξεργασίες διαπότισης και επιφάνειας έχουν χρησιμοποιηθεί για να βελτιώσουν μηχανικές sturdiness, τη σφράγιση και την αντίσταση στη διάβρωση των συστατικών.

Οι βαλβίδες είναι 100% που εξετάζονται από τα αυτοματοποιημένα machineries δοκιμής και επιτρέπονται πλήρως.

Λειτουργία και εφαρμογή

Η VMM βαλβίδα τύπων είναι μια ασφάλεια κλείνοντας τη συσκευή που χρησιμοποιεί την παροχή βοηθητικού ηλεκτρικού ρεύματος.

Η πρώτη βαλβίδα (α) είναι μια γρήγορη βαλβίδα σωληνοειδών ασφάλειας ανοίγματος. Όταν αποσυνδέεται, τα springpushes σε δίσκο σφραγίδων, που κρατά τη μετάβαση αερίου κλειστή. Τώρα, η αίθουσα κολπίσκων είναι διά την πίεση γραμμών thegas, και αναγκάζει σε δίσκο επίσης, που βελτιώνει τη σφραγίδα.

Όταν η σπείρα τροφοδοτείται η βαλβίδα ανοίγει γρήγορα, ενάντια στη δύναμη του ελατηρίου και του gaspressure.

Εάν η παροχή ηλεκτρικού ρεύματος αποκλείεται, οι περίβολοι βαλβίδων γρήγορα, που διακόπτουν τη ροή αερίου.

Εξίσου, η δεύτερη βαλβίδα (β) μπορεί να είναι ένα γρήγορο άνοιγμα ή μια αργή βαλβίδα σωληνοειδών ανοίγματος στη ροή αερίου adjustthe, με ένα πρώτο διευθετήσιμο γρήγορο κτύπημα και ένα δεύτερο διευθετήσιμο αργό κτύπημα.

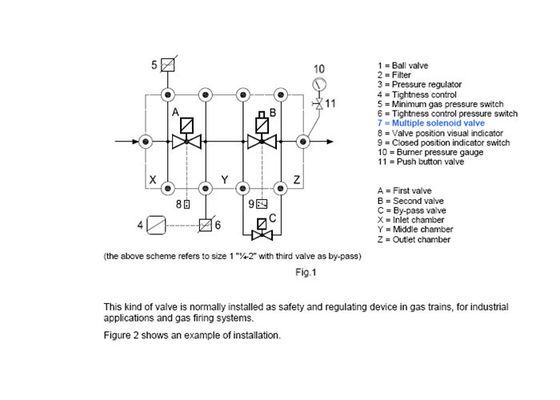

Είναι δυνατό να συνδεθεί μια τρίτη βαλβίδα παράκαμψης (γ), η οποία λειτουργεί ως χαμηλό στάδιο πυρκαγιάς ή για να λάβει ένα δεύτερο γρήγορο (αργό) κτύπημα ή και τα δύο.
