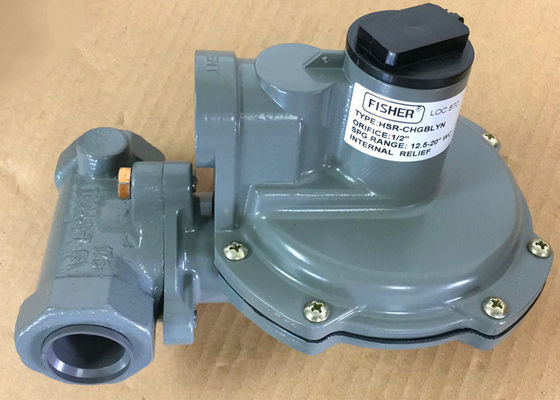

Πρότυπη πίεση του Φίσερ hsr-CHGBLYN που μειώνει τη χρήση ρυθμιστών για το με γκάζι καυστήρα
Το ΑΜΕΡΙΚΑΝΙΚΟ Φίσερ εμπορικό σήμα HSR άμεσος-που χρησιμοποιούνται, η συμπιεζόμενη δί ελατηρίου πίεση που μειώνει τους ρυθμιστές παρέχουν τον έλεγχο στις κατοικημένες, εμπορικές, και βιομηχανικές εφαρμογές για φυσικό, κατασκευασμένος, ή υγροποιημένος αέρια πετρελαίου. Η εσωτερική ανακούφιση στις βοήθειες διαφραγμάτων ελαχιστοποιεί την υπερπίεση. Οποιαδήποτε πίεση εξόδου πέρα από το σημείο έναρξη--απαλλαγής του μη προσαρμόσιμου ελατηρίου ανακουφιστικών βαλβίδων κινεί το διάφραγμα από το κάθισμα ανακουφιστικών βαλβίδων, που επιτρέπει την υπερβολική πίεση να αερίσει. Οι ρυθμιστές συναντούν το Ansi B109.4/CGA 6,18.
Χαρακτηριστικά γνωρίσματα
Οργανισμοί γωνίας
Οργανισμοί σφαιρών
Υψηλή ικανότητα
Συμπαγές σχέδιο
Εσωτερική ανακούφιση υψηλής ικανότητας
Καλύπτει ή υπερβαίνει τις απαιτήσεις Ansi B109.4/CGA 6,18
Σταθερός παράγοντας/ακρίβεια PFM
Μορφές σύνδεσης μεγέθους σώματος και τελών
1 X 1 ίντσα, NPT σώμα σφαιρών
Επιτρεπόμενη πίεση κολπίσκων
Έκτακτη ανάγκη: φραγμός 150 psig/10,3
Μέγιστη λειτουργούσα πίεση: φραγμός 125 psig/8,6
Επιτρεπόμενη πίεση εξόδου
Έκτακτη ανάγκη (περίβλημα): φραγμός 25 psig/1,7
Η μέγιστη λειτουργούσα πίεση να αποφευχθούν τα εσωτερικά μέρη βλάπτει: διαφορικό 3 PSI/0,21 BAR επάνω από τη ρύθμιση πίεσης εξόδου
Πίεση εξόδου
1.25 σε 2.2psi/0.09 σε 0.15bar
Σειρές πίεσης εξόδου του ρυθμιστή πίεσης ψαράδων HSR
4 έως 6 ίντσες w.c. (10 έως 15 mbar)
6 έως 8 ίντσες w.c. (15 έως 20 mbar)
8 έως 10 ίντσες w.c. (20 έως 25 mbar
10 έως 12,5 ίντσες w.c. (25 σε 31mbar)
12,5 έως 20 ίντσες w.c. (31to 50 mbar)
20 έως 35 ίντσες w.c. (50 έως 87 mbar)
1,25 έως 2,2 psig (0,09 έως 0,15 φραγμός)
Εγγραφή πίεσης
Εσωτερικός
Ικανότητες θερμοκρασίας
-20 σε 160°F/-29 σε 71°C
Πίνακας 1. Μέγιστη λειτουργούσα πίεση κολπίσκων
| ΜΕΓΕΘΟΣ ΣΤΟΜΙΩΝ |
WIDE-OPEN CG |
ΜΕΓΙΣΤΗ ΛΕΙΤΟΥΡΓΟΥΣΑ ΠΙΕΣΗ ΚΟΛΠΙΣΚΩΝ ΝΑ ΛΑΒΕΙ |
| ΚΑΛΗ ΡΥΘΜΙΖΟΝΤΑΣ ΕΚΤΕΛΕΣΗ |
| Ίντσα |
χιλ. |
ΓΙΑ ΤΗΝ ΤΑΞΙΝΟΜΗΣΗ ΑΝΑΚΟΥΦΙΣΗΣ |
psig |
φραγμός |
| 1/8 |
3.2 |
12.5 |
125 |
8.6 |
| 3/16 |
4.8 |
28.2 |
100 |
6.9 |
| 1/4 |
6.4 |
50 |
60 |
4.1 |
| 3/8 |
9.5 |
105 |
30 |
2.1 |
| 1/2 |
13 |
185 |
20 |
1.4 |
Πίνακας 2. Σειρές πίεσης εξόδου
| ΣΕΙΡΑ ΠΙΕΣΗΣ ΕΞΟΔΟΥ |
ΑΝΟΙΞΗ |
ΔΙΑΜΕΤΡΟΣ ΚΑΛΩΔΙΩΝ ΑΝΟΙΞΗ |
ΕΛΕΥΘΕΡΟ ΜΗΚΟΣ ΑΝΟΙΞΗ |
| ΧΡΩΜΑ |
Ίντσα |
χιλ. |
Ίντσα |
χιλ. |
| 4 έως 6» w.c. /10 έως 15 mbar |
Πορτοκάλι |
0,062 |
1.57 |
3.40 |
86.4 |
| 6 έως 8» w.c. /15 έως 20 mbar |
Κίτρινος |
0,067 |
1.70 |
3.61 |
91.4 |
| 8 έως 10» w.c. /20 έως 25 mbar |
Μαύρος |
0,067 |
1.70 |
3.71 |
94.0 |
| 10 έως 12,5» w.c. /25 έως 31 mbar |
Ασήμι |
0,072 |
1.83 |
4.10 |
104 |
| 12,5 έως 20» w.c. /31 έως 50 mbar |
Γκρίζος |
0,080 |
2.03 |
3.60 |
91.4 |
| 20 έως 35» w.c. /50 έως 87 mbar |
Ροζ |
0,093 |
2.36 |
3.52 |
88.9 |
| 1,25 έως 2,2 psig/0,09 έως 0,15 φραγμός |
Ανοικτό μπλε |
0,105 |
2.67 |
3.66 |
94.0 |
Πίνακας 3. Απόδοση ανακούφισης
| ΜΕΓΕΘΟΣ ΣΤΟΜΙΩΝ |
ΜΕΓΙΣΤΟΣ - ΕΠΙΤΡΕΠΟΜΕΝΗ ΠΙΕΣΗ ΚΟΛΠΙΣΚΩΝ ΕΑΝ ΠΙΕΣΗ ΕΞΟΔΟΥ |
| ΚΡΑΤΙΕΤΑΙ ΣΕ Η ΚΑΤΩ ΑΠΌ 2 PSIG/140 MBAR |
| Ίντσα |
χιλ. |
psig |
φραγμός |
| 1/8 |
3.2 |
125 |
8.6 |
| 3/16 |
4.8 |
65 |
4.5 |
| 1/4 |
6.4 |
30 |
2.1 |
| 3/8 |
9.5 |
10 |
0,69 |
| 1/2 |
13 |
7 |
0,48 |
| 1. Η δοκιμή απόδοσης ανακούφισης είναι σύμφωνα με το Ansi B109.4 και CGA 6,18, με το ρυθμιστή που τίθεται σε 7 ίντσες w.c. /17 mbar, σύνδεσμος μίσχων που αποσυνδέεται, και που αερίζεται άμεσα στην ατμόσφαιρα που χρησιμοποιεί τη διέξοδο 3/4 ή 1 ίντσας/19 ή 25 χιλ. |
