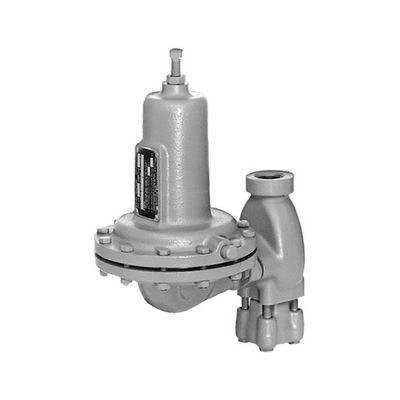

Άμεσος χρησιμοποιημένος ρυθμιστής 630 αερίου του Φίσερ πρότυπο

Ρυθμιστής 630 αερίου του Φίσερ πρότυπο

Εισαγωγή

Ο τύπος 630 ρυθμιστών αερίου του Φίσερ μεγάλοι ρυθμιστές του Joe είναι άμεση λειτουργημένη, συμπιεζόμενος δί ελατηρίου, πίεση που μειώνει τους ρυθμιστές. Είναι διαθέσιμοι σε 1 και 2 ίντσα/μεγέθη σωμάτων DN 25 και 50, και σχεδιάζονται για τις μέγιστες πιέσεις κολπίσκων στις πιέσεις φραγμών 1500 psig/103 και εξόδου από 3 έως 500 psig/το φραγμό 0,21 έως 34,5. Ο τύπος 630 μπορεί να χρησιμοποιηθεί με το φυσικό αέριο, τον αέρα, ή ποικίλα άλλα αέριο για τέτοιες εφαρμογές όπως τους πρώτης φάσης ρυθμιστές αγρόκτημα-βρυσών ή τους υψηλούς βιομηχανικούς ρυθμιστές. Ο τύπος 630 μπορεί να μετατραπεί στον τομέα σε μια ανακουφιστική βαλβίδα ή είναι διαθέσιμος ως ανακουφιστική βαλβίδα τύπων 630R/backpressure ρυθμιστή αναφερθείτε στο χωριστό δελτίο τύπων 630R (71.4:630R) για τις πληροφορίες.

Χαρακτηριστικά γνωρίσματα

• Πιέσεις υψηλών ικανότητα-κολπίσκων μέχρι πιέσεις φραγμών 1500 psig/103 και ελέγχου μέχρι φραγμός 500 psig/34,5.

• Το τραχύ κατασκευή-συμπαγές, εύρωστο σχέδιο και η στερεά κατασκευή μετάλλων παρέχουν έναν ισχυρό, αξιόπιστο, μακράς διαρκείας ρυθμιστή.

• Το καλύτερο χαμηλής πιέσεως έλεγχος-Φίσερ 630 είναι διαθέσιμος και στην υψηλή πίεση και στις χαμηλής πιέσεως κατασκευές οι χαμηλής πιέσεως μονάδες έχουν μια μεγαλύτερη περιοχή διαφραγμάτων για να παρέχουν τον ακριβέστερο έλεγχο των χαμηλής πιέσεως τοποθετήσεων.

• Τα ξινά ικανότητα-προαιρετικά υλικά υπηρεσιών αερίου είναι διαθέσιμα για τις εφαρμογές που χειρίζονται τα ξινά αέρια. Αυτές οι κατασκευές συμμορφώνονται με τις συστάσεις του NACE διεθνές MR0175.

Προδιαγραφές

Μεγέθη σώματος

1 και 2 ίντσα/DN 25 και 50

Ύφος σύνδεσης τελών

NPT, ASME CL150 RF, CL300 RF, Ή CL600 RF

Μέγιστες πίεση κολπίσκων και πτώσεις πίεσης

Μέχρι φραγμός 1500 psig/103, δείτε τον πίνακα 1

Μέγιστη πίεση εξόδου

Μέχρι φραγμός 500 psig/34,5, δείτε τον πίνακα 2

Σειρές πίεσης εξόδου

3 έως 500 psig/φραγμός 0,21 έως 34,5, δείτε τον πίνακα 2

Εγγραφή πίεσης

Εσωτερικός

Δομικά υλικά

Σώμα: Χυτοσίδηρος, ή χάλυβας

Περίπτωση άνοιξη και προσαρμοστής διαφραγμάτων:

Χυτοσίδηρος ή χάλυβας

Στόμιο: Ορείχαλκος ή ανοξείδωτο

Δίσκος βαλβίδων: Νιτρίλιο (NBR), νάυλον (PA), Polytetrafluoroethylene (PTFE), ή Fluorocarbon (FKM)

Κάτοχος δίσκων βαλβίδων: Μεταφορέας βαλβίδων ορείχαλκου ή ανοξείδωτου: Ορείχαλκος ή ανοξείδωτο

Διάφραγμα: Νεοπρένιο (χρώμιο) ή Fluorocarbon (FKM)

Στολίσματα σώματος κολπίσκων: Χαλκός με την περιποίηση ορείχαλκου ή ανοξείδωτο με την περιποίηση ανοξείδωτου

Όλα τα άλλα στολίσματα: Σύνθεση

Μοχλός: Ψευδάργυρος-καλυμμένο χάλυβας ή ανοξείδωτο

Συνδετήρας διαφραγμάτων: Αργίλιο με την περιποίηση ορείχαλκου ή ανοξείδωτο με την περιποίηση ανοξείδωτου.

Pitot σωλήνας: Ανοξείδωτο

Άνοιξη ρυθμιστών: Καλυμμένος χάλυβας

Βίδα ρύθμισης: Χάλυβας

Πιάτο διαφραγμάτων: Ψευδάργυρος-καλυμμένος χάλυβας

Ανώτερο κάθισμα ανοίξεων: Ψευδάργυρος

Χαμηλότερο κάθισμα ανοίξεων: Ψευδάργυρος-καλυμμένος χάλυβας (χαμηλή πίεση) ή ψευδάργυρος (υψηλή πίεση)

Διέξοδος: Τύπος y602-9

Διέξοδος περίπτωσης άνοιξη

1/4 NPT

Επιλογές

Προστάτης διαφραγμάτων PTFE, βίδα ρύθμισης καλώδιο-σφραγίδων, και NACE

Εγκατάσταση

Αυτοί οι ρυθμιστές μπορούν να εγκατασταθούν σε οποιαδήποτε θέση. Μερικές εγκαταστάσεις μπορούν να απαιτήσουν μια μακρινή γραμμή διεξόδων. Προστατεύστε όλες τις ενάρξεις διεξόδων από την είσοδο της βροχής, του χιονιού, των συντριμμιών, ή οποιουδήποτε άλλουδήποτε ξένου υλικού που μπορεί να συνδέσει το άνοιγμα.

Η κατεύθυνση της ροής μέσω του σώματος ρυθμιστών πρέπει να είναι στην κατεύθυνση που υποδεικνύεται από το βέλος κατεύθυνσης ροής που βρίσκεται στο σώμα ρυθμιστών.

Προστασία υπερπίεσης

Όπως συμβαίνει με τους περισσότερους ρυθμιστές, αυτοί οι ρυθμιστές έχουν μια εκτίμηση πίεσης εξόδου που είναι χαμηλότερη από την εκτίμηση πίεσης κολπίσκων. Η προστασία υπερπίεσης απαιτείται εάν η πραγματική πίεση κολπίσκων μπορεί να υπερβεί την εκτίμηση πίεσης εξόδου.

Η λειτουργία ρυθμιστών κάτω από τα όρια που διευκρινίζονται σε Tables1 και 2 δεν αποκλείουν τη δυνατότητα της ζημίας από τις εξωτερικές πηγές ή από τα συντρίμμια καθ'οδόν. Ο ρυθμιστής πρέπει να επιθεωρηθεί για τη ζημία μετά από οποιοδήποτε όρο υπερπίεσης.
